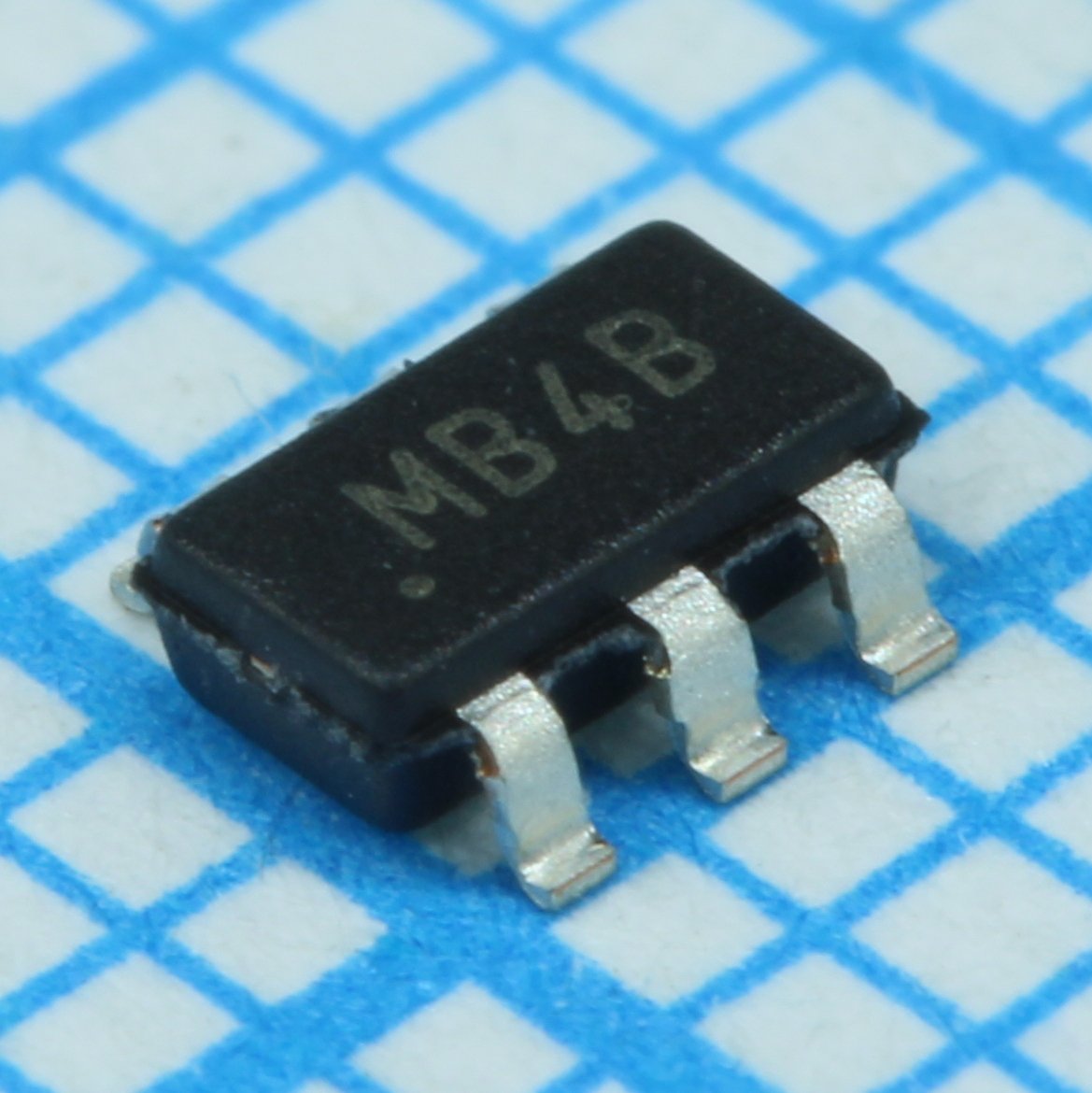

Диод защитный от перенапряжения - TVS (супрессор) 5В включение 17.5В ограничение SOT23-6
У поставщика
ПроизводительSemtech Corp.
КатегорияСупрессоры
У поставщиков
3 000 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт25,81 ₽
Сумма774,30 ₽
+ доплата 490,00 ₽
В наличии3 000 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 30 штюрлицам и ИП
от 75 — 23,38 ₽ (−9%)
Заказ со склада «Склад 13» с этой позицией — 774,30 ₽. До заказа без доплаты не хватает 16 525,70 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
30 шт · Склад 13 · 774,30 ₽
Описание
Semtech SRV05-4ATCT — это защитный TVS-диод (супрессор) от перенапряжения. Компонент рассчитан на напряжение 5 В, обеспечивает ограничение до 17,5 В, имеет емкость 5 пФ и выпускается в компактном корпусе SOT-23-6. Подходит для защиты высокоскоростных линий передачи данных в промышленной автоматике и бытовой электронике.
Технические характеристики
| Маркировка | V05 + Date Code |
| Корпус | SOT-23-6 |
| Тип монтажа | SMD |
| Упаковка | лента и катушка |
| ESD рейтинг | ±15kV air, ±8kV contact (IEC 61000-4-2) |
| Покрытие выводов | Matte Tin, Pb-Free, Halogen Free, RoHS/WEEE Compliant |
| Артикул | SRV05-4ATCT |
| Тип компонента | TVS Diode Array (RailClamp) |
| Прямое напряжение | 1.2V (IF=15mA) |
| Напряжение фиксации | 12.5V at 1A, 17.5V at 5A (8/20μs, any I/O pin to ground) |
| Импульсная мощность макс. | 300W (8/20μs) |
| Напряжение пробоя | 6V (min, at 1mA, pin 5 to pin 2) |
| Eft surge current | 40A (5/50ns) |
| Импульсный ток макс. | 12A (8/20μs) |
| Емкость перехода | 3pF typical (I/O pin to ground), 1.5pF typical (between I/O pins) |
| Lightning surge current | 12A (8/20μs) |
| Обратный ток утечки | 5μA (VRWM=5V, T=25°C) |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Обратное напряжение | 5V |
| Number of protected lines | 4 |
| Диап. темп. хр. | -55°C to 150°C |
| Температура пайки выводов | 260°C в течение 10 секунд |
| Диап. раб. темп. | -55°C to 125°C |
| Описание (англ.) | 6 V 5 pF Uni-Directional TVS Diode Array - SOT-23-6L |
| Рабочая температура | -55°C ~ 125°C (TJ) |
