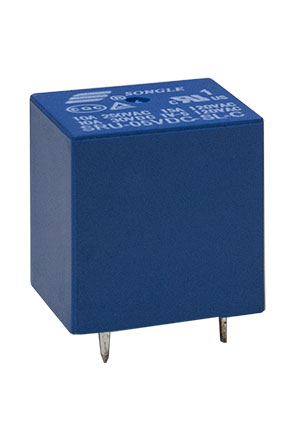

SRU22F-5VDC-SL-C, реле 240В 5В 15А 1FormС 20.2*16.5*20.5 (HF21FF/005-1ZS, G5LE145DC)
У поставщика
ПроизводительSongle
У поставщиков
3 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:3 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 31,05 |
| от 10 | 28,98 |
| от 100 | 28,75 |
Описание
Реле Songle SRU22F-5VDC-SL-C — электромеханический коммутационный компонент на 5 В. Рассчитано на коммутацию нагрузки до 240 В и 15 А, имеет один переключающий контакт (SPDT) в герметичном DIP-корпусе для монтажа в отверстия. Применяется в промышленной автоматике, блоках управления и бытовой технике.
Технические характеристики
| Вес | 12g |
| Корпус | DIP-like sealed |
| Влажность | 45% to 85% RH |
| Тип монтажа | THT |
| Мощность катушки | 0.36W |
| Размеры | 20.2 x 16.5 x 20.5 mm |
| Ток катушки | 71mA |
| Напряжение катушки | 5V |
| Форма контакта | 1 Form C (SPDT) |
| Минимальная нагрузка | 5V DC, 10mA |
| Время срабатывания | 10ms max |
| Время отпускания | 5ms max |
| Сопр. катушки | 70Ω ±10% |
| Электрический ресурс | 10^5 cycles |
| Мех. ресурс | 10^7 cycles |
| Coil max voltage | 130% of nominal (6.5V) |
| Материал контакта | AgCdO |
| Сопр. контакта | 100mΩ max |
| Вибростойкость | 10-55Hz, 1.5mm amplitude |
| Сопр. изоляции | 1000MΩ min at 500V DC |
| Раб. температура | -25°C to +55°C |
| Coil operate voltage max | 75% of nominal (3.75V) |
| Coil release voltage min | 10% of nominal (0.5V) |
| Contact rating inductive ac | 5A at 240V AC (cosΦ=0.4) |
| Contact rating inductive dc | 5A at 28V DC (L/R=7ms) |
| Contact rating resistive ac | 10A at 240V AC, 15A at 120V AC |
| Contact rating resistive dc | 10A at 28V DC |
| Ударопрочность разрушающая | 100G min |
| Shock resistance malfunction | 10G min |
| Max switching rate electrical | 30 cycles/min |
| Max switching rate mechanical | 300 cycles/min |
| Диэл. прочность катушка-контакт | 1500V AC 50/60Hz 1 min |
| Диэл. прочность контакт-контакт | 1000V AC 50/60Hz 1 min |
| Катушка: Тип напряжения | DC |
| Конфигурация контактов | 1 Form C (1 переключающий контакт) |
| Контакты: Коммутируемый ток,А | 15 |
| Катушка: напряжение срабатывания,В | 5 |
