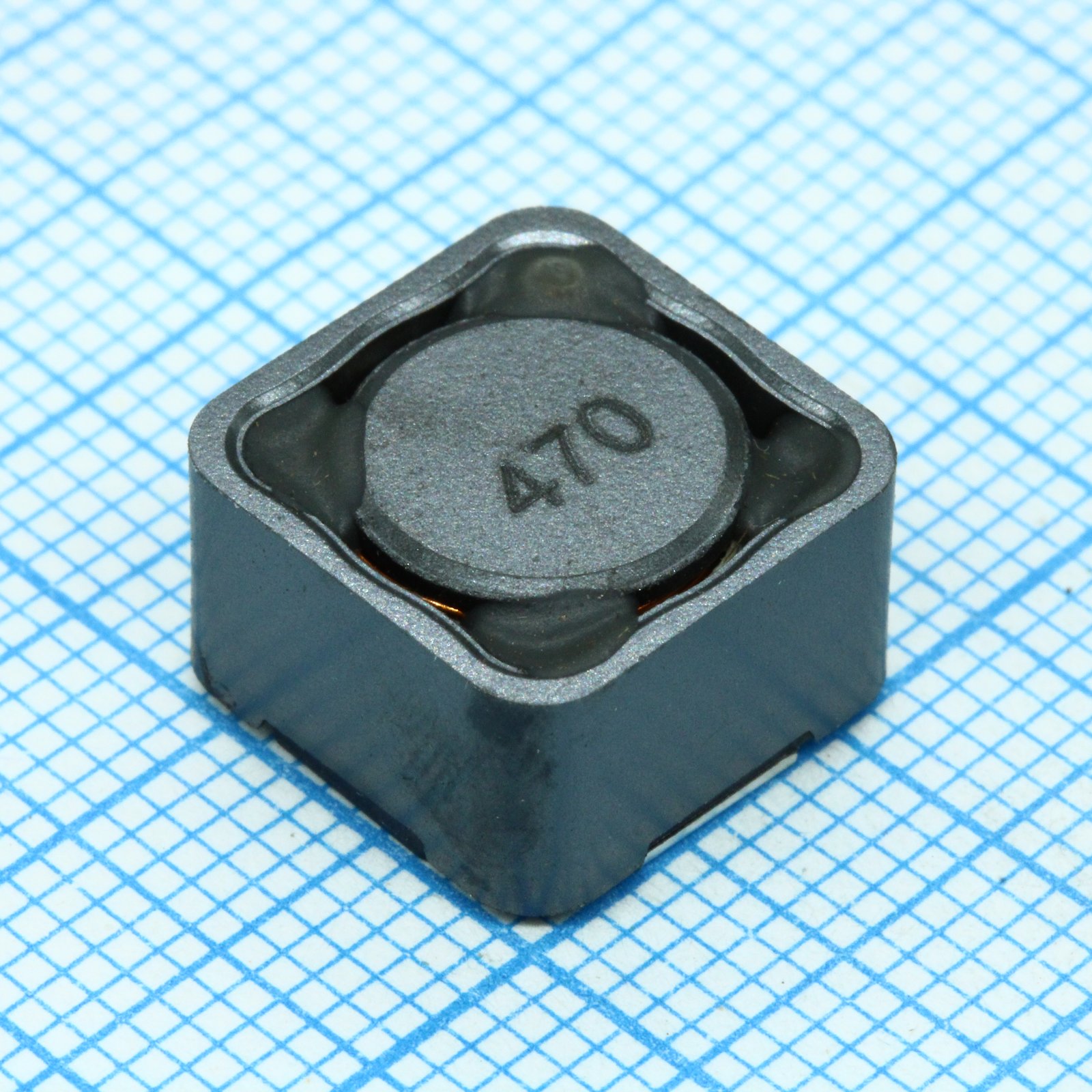

Дроссель SRR1280-470M
У поставщика
У поставщиков
1 761 шт.
Норм. уп.: 400
Цены поставщиков
Склад 39
В наличии:1 017 шт.
Срок поставки: до недели
Норм. уп.: 400
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 54,17 |
Склад 13
В наличии:744 шт
Срок поставки: до недели
Норм. уп.: 400
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 72,54 |
| от 54 | 67,54 |
| от 107 | 63,56 |
| от 213 | 60,08 |
| от 400 | 57,73 |
Описание
Дроссель SRR1280-470M производства Bourns — это высокочастотный силовой компонент с индуктивностью 47 мкГн. Выполнен в экранированном корпусе для подавления электромагнитных помех. Применяется в цепях фильтрации питания и преобразователях напряжения для стабилизации тока.
Технические характеристики
| Мин. заряд | 24 |
| Ширина | 12.5mm |
| Высота | 8.0mm |
| Длина | 12.5mm |
| Корпус/типоразмер | SRR1280 |
| AEC-Q200 | Да |
| K factor | 15 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Упаковка | 400 pcs per reel |
| Schematic | см. технический паспорт |
| Допуск | 20 % |
| Размеры | 12.5mm x 12.5mm x 8.0mm |
| Индуктивность | 47uH |
| Описание | Shielded SMD Power Inductor |
| Артикул | SRR1280-470M |
| Материал сердечника | Ferrite DR and RI |
| Материал провода | Enameled copper wire 130 |
| Core loss plot | Core Loss vs Flux Density (see datasheet) |
| Соотв. RoHS | Да |
| Тестовая частота | 2.52MHz |
| Inductance drop | 25% typ at Isat |
| Сопротивление DC макс. | 80.0mOhm |
| Rated current rms | 2.9A |
| Материал клеммы | Cu/Ni/Sn |
| Recommended layout | см. технический паспорт |
| Темп. хранения | -40°C to +125°C |
| Макс. нагрев | 40°C at rated Irms |
| Раб. температура | -40°C to +125°C |
| Saturation current max | 2.8A |
| Saturation current typ | 2.8A |
| Уровень чувствительности к влаге | 1 |
| Индуктивность | 47 мкГн |
