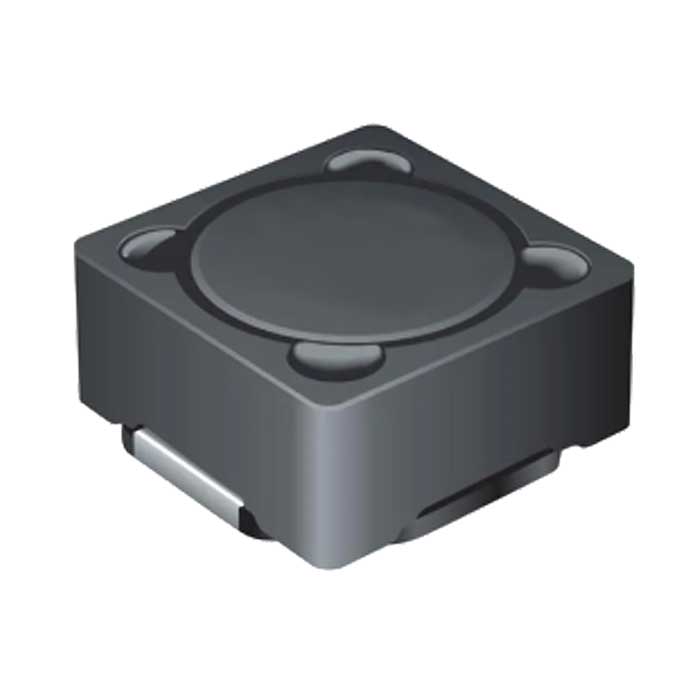

Дроссель SRR1260-220M
У поставщика
У поставщиков
711 шт.
Норм. уп.: 600
Цены поставщиков
Склад 13
В наличии:711 шт
Срок поставки: до недели
Норм. уп.: 600
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 76,76 |
| от 28 | 71,05 |
| от 55 | 66,39 |
| от 110 | 62,89 |
| от 219 | 60,29 |
Описание
Дроссель SRR1260-220M от Bourns — это экранированная SMD катушка индуктивности. Компонент выполнен в компактном корпусе 12,5 х 12,5 х 6 мм и поставляется в упаковке по 600 штук. Подходит для применения в источниках питания и фильтрах промышленной автоматики.
Технические характеристики
| Тип | Экранированная SMD |
| Ширина | 12.5mm +/-0.3 |
| Высота | 6.0mm +/-0.5 |
| Длина | 12.5mm +/-0.3 |
| Макс. ток | 4 А |
| В упаковке | 600 шт |
| Корпус/типоразмер | 12.5×12.5×6 |
| Напряжение, В | 0,1 |
| Габариты | 12,5 х 12,5 х 6 |
| Тип монтажа | SMD |
| Экранированный | Да |
| Частота | 2.52MHz (test), 13.40MHz (SRF) |
| Упаковка | 600 pcs per reel |
| Допуск | +/-20% |
| Размеры | 12.5mm x 12.5mm x 6.0mm |
| Индуктивность | 22.0uH |
| Сопротивление постоянному току (DCR) | 43 Ом |
| Артикул | SRR1260-220M |
| Применение | DC/DC converters, Portable communication equipment, Camcorders, LCD televisions, Car radios |
| Q factor typ | 29 |
| Материал сердечника | Ferrite DR and RI |
| Материал провода | Enameled copper wire 130 |
| Тип компонента | shielded_smd_power_inductor |
| Соотв. RoHS | Да |
| Тестовая частота | 2.52MHz |
| Нагрев | 40C max at rated Irms |
| Сопротивление DC макс. | 43.0mOhm |
| Материал клеммы | Cu/Ni/Sn |
| Rated current irms | 4.00A |
| Saturation current isat | 3.70A |
| Собств. рез. частота | 13.40MHz |
| Термостойкость пайки | +260C for 10 sec |
| Диап. темп. хр. | -40C to +125C |
| Диап. раб. темп. | -40C to +125C |
| Inductance drop at saturation | 25% typ |
