Катушки постоянной индуктивности 18uH 20% SMD 1260
У поставщика
ПроизводительBourns
У поставщиков
283 шт.
Норм. уп.: 600
Цены поставщиков
Склад 13
В наличии:283 шт
Срок поставки: до недели
Норм. уп.: 600
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 65,79 |
| от 21 | 64,48 |
| от 41 | 62,70 |
| от 81 | 60,21 |
| от 162 | 57,27 |
Описание

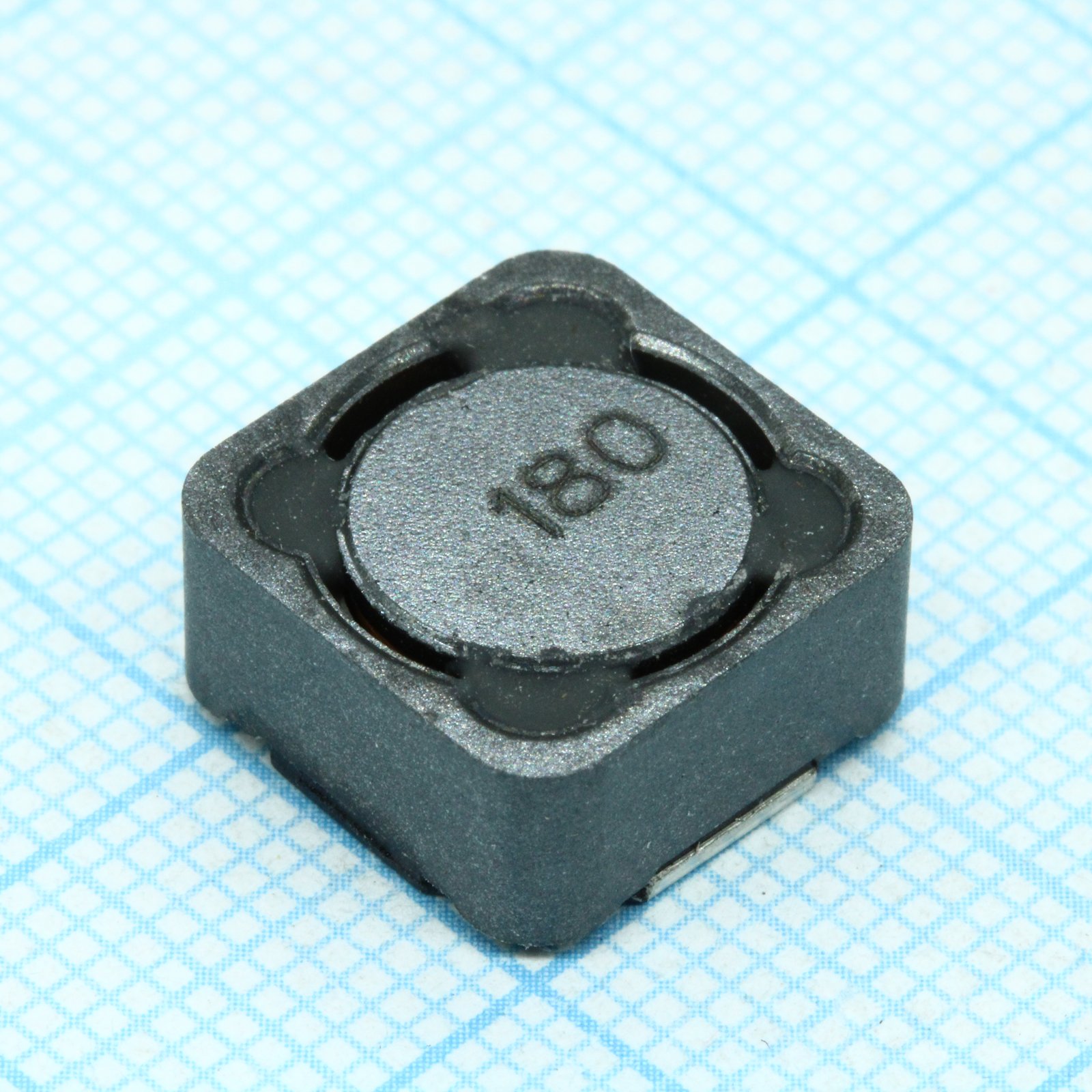

Катушка индуктивности Bourns SRR1260-180M с постоянной индуктивностью 18 мкГн. Компонент выполнен в экранированном корпусе SMD 12.5×12.5×6 мм, рассчитан на ток до 4.2 А и сопротивление 36 мОм. Подходит для фильтрации питания и преобразователей напряжения в промышленной автоматике и бытовой электронике.
Технические характеристики
| Q typ | 28 |
| Серия | SRR1260 |
| Макс. DCR | 36.0 mΩ |
| Корпус | SMD 12.5*12.5*6 |
| K factor | 32 |
| Тип монтажа | SMD |
| Упаковка | 600 pcs per reel |
| Допуск | ±20% |
| Размеры | 12.5 ± 0.3 x 12.5 ± 0.3 x 6.0 ± 0.5 mm |
| Индуктивность | 18uH |
| Артикул | SRR1260-180M |
| Выводы | Cu/Ni/Sn |
| Материал сердечника | Ferrite |
| Материал провода | Enameled copper wire |
| Тип компонента | shielded SMD power inductor |
| Соотв. RoHS | Да |
| Q test frequency | 2.52 MHz |
| Нагрев | 40°C max at rated Irms |
| Rated current irms | 4.20 A |
| Темп. хранения | -40°C to +125°C |
| Примечание | 18uH 4.2A |
| Раб. температура | -40°C to +125°C |
| Inductance drop at isat | 25% typ |
| Inductance test voltage | 0.1V |
| Saturation current isat | 3.90 A |
| Собств. рез. частота | 15.50 MHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Inductance test frequency | 1 kHz |
| Уровень чувствительности к влаге | 1 |
| Стойкость к теплу пайки | +260°C for 10 sec |
| Описание (англ.) | 18µH Shielded Wirewound Inductor 4.2A 36mOhm Max Nonstandard |
