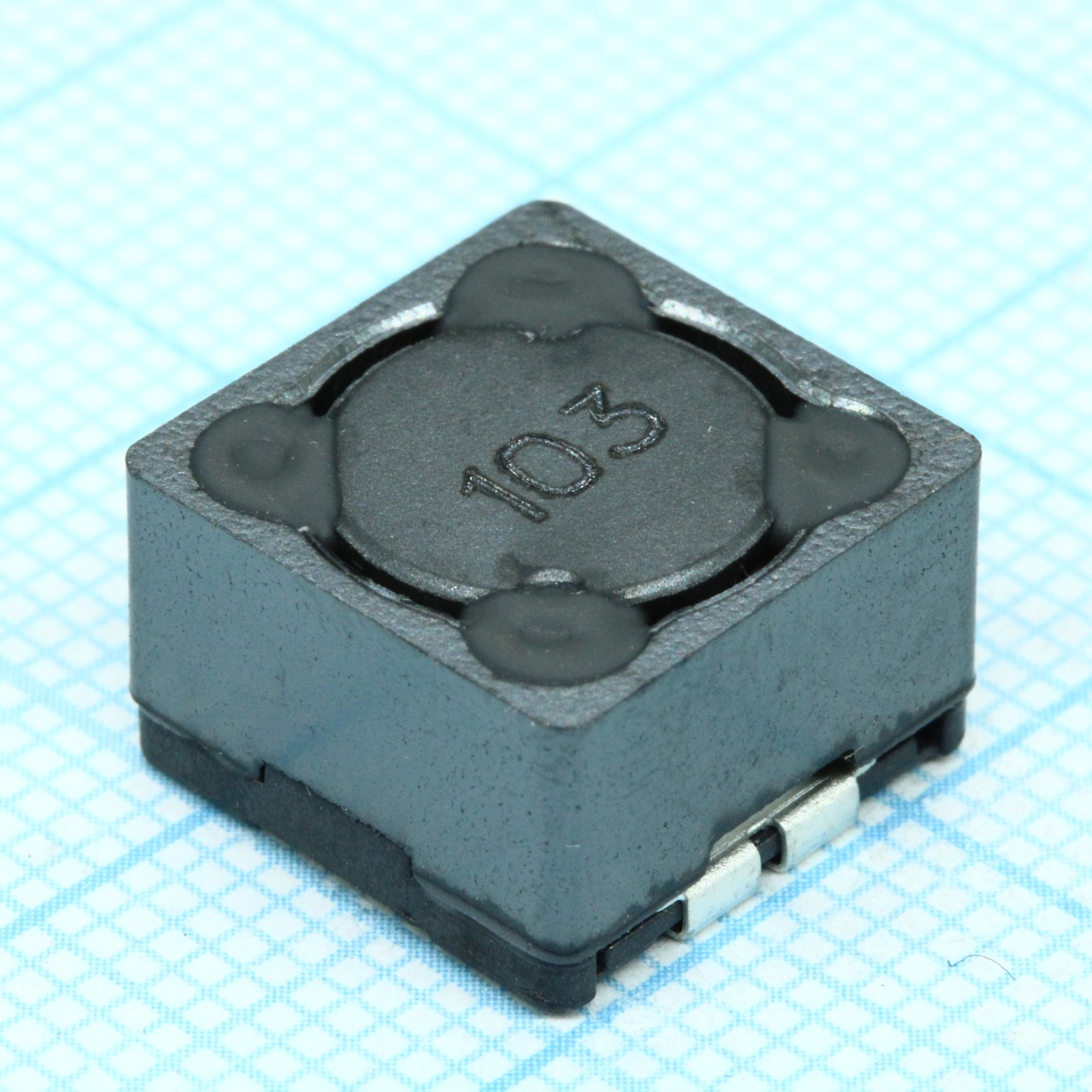

Дроссель SRR1208-103KL
У поставщика
У поставщиков
1 412 шт.
Норм. уп.: 400
Цены поставщиков
Склад 13
В наличии:1 412 шт
Срок поставки: до недели
Норм. уп.: 400
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 113,11 |
| от 13 | 111,26 |
| от 25 | 108,85 |
| от 49 | 105,47 |
| от 98 | 101,10 |
Описание
Дроссель SRR1208-103KL производства Bourns — это высококачественный силовой индуктивный компонент с индуктивностью 10 мкГн. Выполнен в экранированном корпусе типоразмера 12x12 мм, что обеспечивает низкий уровень электромагнитных помех. Предназначен для использования в цепях питания, DC/DC-преобразователях и фильтрации помех в компактных электронных устройствах.
Технические характеристики
| Type | Drum Core, Wirewound |
| Ширина | 12.7 ± 0.3 mm |
| Длина | 12.7 ± 0.3 mm |
| Серия | SRR1208 |
| Макс. сопротивление DC | 19.2 Ω |
| Srf min | 0.30 MHz |
| Q @ Freq | 24 @ 79.6kHz |
| Irms max | 0.18 A |
| Isat typ | 0.20 A |
| Тип монтажа | SMD |
| Экранированный | Да |
| Shielding | Shielded |
| Допуск, % | ±10% |
| Допуск | 10 % |
| Inductance | 10 mH |
| Макс. высота | 8.5 mm |
| Индуктивность | 10000 µH |
| Артикул | SRR1208-103KL |
| Q reference | 24 |
| Тип корпуса | SMD |
| Испытательное напряжение | 1 V |
| Mounting Type | Surface Mount |
| Материал основания | LCP E4008 |
| Материал сердечника | Ferrite DR & RI core |
| Кол-во в упак. | 400 pcs per reel |
| Материал провода | Enameled copper |
| Package / Case | Nonstandard |
| Ширина вывода | 2.3 ± 0.2 mm |
| Тестовая частота | 0.0796 MHz |
| Material - Core | Ferrite |
| Size / Dimension | 0.500" L x 0.500" W (12.70mm x 12.70mm) |
| Описание | FIXED IND 10MH 180MA 19.2 OHM |
| Материал клеммы | Cu/Ni/Sn |
| Recommended layout | 7.0 mm x 6.0 mm x 4.0 mm |
| DC Resistance (DCR) | 19.2Ohm Max |
| Current Rating (Amps) | 180 mA |
| Height - Seated (Max) | 0.335" (8.50mm) |
| Operating Temperature | -40°C ~ 125°C |
| Условия номин. тока | Inductance drop of 10% typ. at Isat, temperature rise 40°C max at rated Irms |
| Frequency - Self Resonant | 300kHz |
| Термостойкость пайки | 260°C for 5 sec |
| Диап. темп. хр. | -40°C to +125°C |
| Current - Saturation (Isat) | 200mA |
| Inductance Frequency - Test | 1 kHz |
| Диап. раб. темп. | -40°C to +125°C |
