Документация

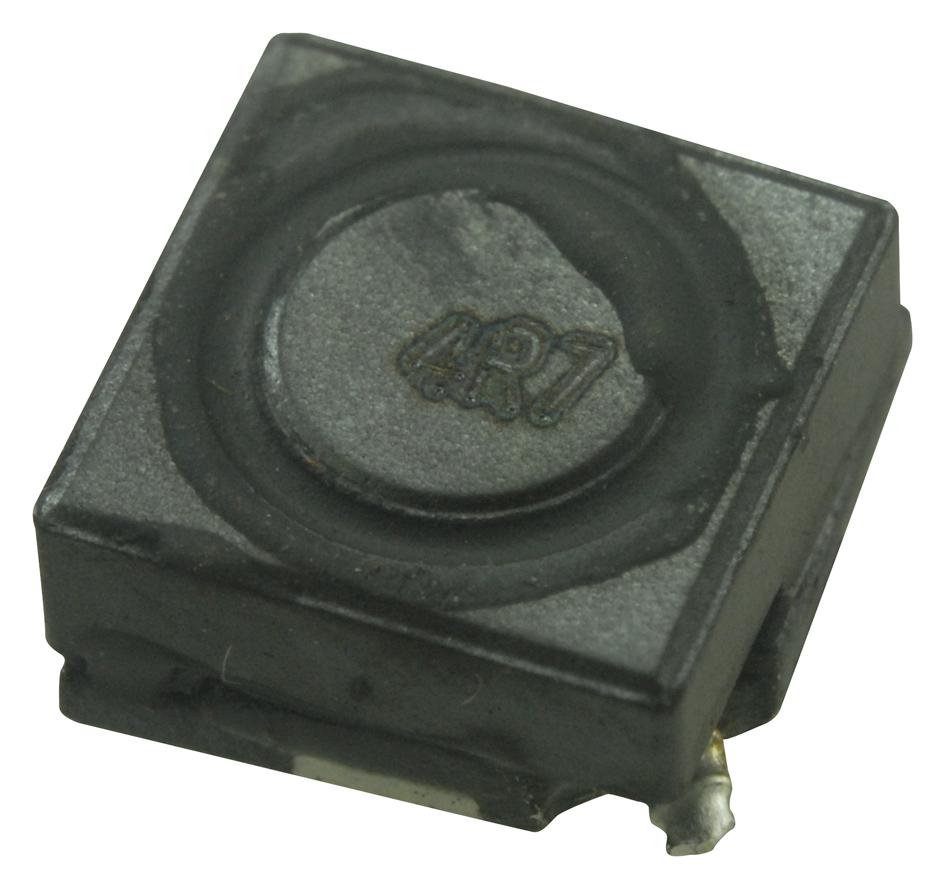

Катушка индуктивности силовая проволочная экранированная 4.7мкГн ±20% 1кГц 13Q-Фактор феррит 1.6A 70мОм по постоянному току лента на катушке
У поставщика
ПроизводительBourns
У поставщиков
867 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:867 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 61,97 |
| от 37 | 57,06 |
| от 74 | 53,05 |
| от 147 | 50,04 |
| от 293 | 47,79 |
Описание
Силовая экранированная катушка индуктивности Bourns в SMD-корпусе. Номиналом 4,7 мкГн с допуском ±20%, рассчитана на ток до 1,6 А при сопротивлении 70 мОм. Подходит для фильтрации питания и преобразователей напряжения в промышленной автоматике и бытовой электронике.
Технические характеристики
| Srf | 45MHz |
| Ширина | 6.5mm |
| Высота | 3.3mm |
| Длина | 6.5mm |
| Серия | SRR0603 |
| K factor | 255 |
| Тип монтажа | SMD |
| Добротность | 13 |
| Упаковка | 1000 pcs. per reel |
| Temp rise | 40°C max. at rated Irms |
| Индуктивность | 4.7µH |
| Артикул | SRR0603-4R7ML |
| Unit height | 3.3mm |
| Испытательное напряжение | 1V |
| Корпус | SMD |
| Материал основания | LCP E4008 |
| Материал сердечника | Ferrite DR & RI |
| Сопротивление DC | 0.070Ω |
| Материал провода | Enameled copper |
| Соотв. RoHS | Да |
| Q test frequency | 7.96MHz |
| Оплавление пайки | 230°C, 50 sec. max. |
| Материал клеммы | Cu/Ni/Sn |
| Rated current irms | 1.60A |
| Rated current note | Ind. drop of 10% typ. at Isat |
| Темп. хранения | -40°C to +125°C |
| Допуск индуктивности | ±20% |
| Примечание | 4.7H 1.6A |
| Раб. температура | -40°C to +125°C |
| Saturation current isat | 2.20A |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Inductance test frequency | 1kHz |
| Уровень чувствительности к влаге | 1 |
| Стойкость к теплу пайки | 260°C for 5 sec. |
| Описание (англ.) | Inductor Power Shielded Wirewound 4.7uH 20% 1KHz 13Q-Factor Ferrite 1.6A 70mOhm DCR T/R |
