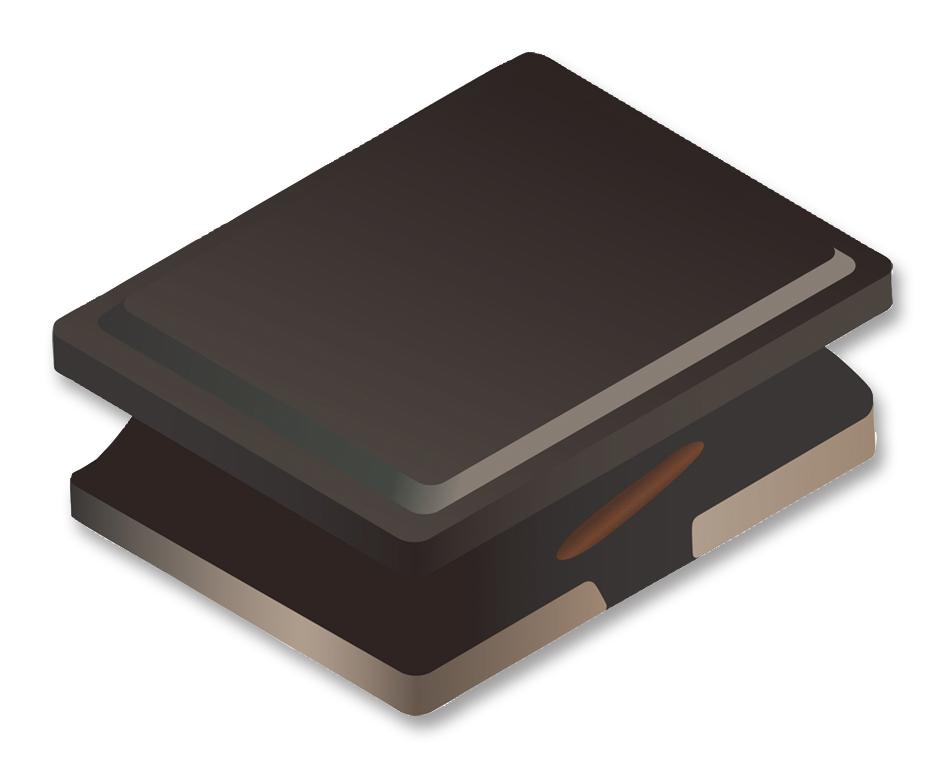

Дроссель SMD SRN2512-1R0M
У поставщика
У поставщиков
1 984 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:1 984 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 25,88 |
| от 82 | 23,39 |
| от 163 | 21,33 |
| от 326 | 19,78 |
| от 651 | 18,62 |
Описание
Дроссель SMD SRN2512-1R0M производства Bourns относится к серии высокочастотных экранированных катушек индуктивности. Компонент отличается компактными размерами и низким профилем, что делает его пригодным для плотного монтажа на плате. Применяется в цепях питания портативной электроники, фильтрации помех и DC-DC преобразователях, обеспечивая стабильную индуктивность в рабочем диапазоне.
Технические характеристики
| Серия | SRN2512 |
| Индуктивность | 1.0 µH @ 1 MHz / 0.1 V |
| Допуск | 20 % |
| Корпус/типоразмер | 2.5×2×1.2 |
| Тестовая частота | 1 MHz |
| Srf | 120 MHz |
| RoHS | Соответствует |
| Ширина | 2.0 mm +0.35/-0.05 |
| Высота | 1.2 mm max |
| Длина | 2.5 mm +0.2/-0.1 |
| Покрытие | Magnetic epoxy resin |
| Макс. DCR | 0.057 Ω |
| Тип монтажа | SMD |
| Упаковка | 2000 pcs per 7-inch reel |
| Размеры | 2.5 x 2.0 x 1.2 mm |
| Описание | Semi-shielded SMD power inductor |
| Артикул | SRN2512-1R0M |
| Q reference | 10 |
| Без галогенов | Да |
| Испытательное напряжение | 0.1 V |
| Материал сердечника | Ferrite |
| Материал провода | Enameled copper |
| Isat definition | Inductance drops 30% at Isat |
| Покрытие выводов | Sn |
| Нагрев | 40 °C at rated Irms |
| Профиль пайки | Peak temperature 260 °C max, 40 sec max; time above 217 °C 60-150 sec; reflow times 3 max |
| Rated current irms | 3.5 A |
| Recommended layout | 2.9 mm x 2.4 mm pads |
| Темп. хранения | -40 °C to +85 °C |
| Примечание | 1uH 3.5A |
| Раб. температура | -55 °C to +125 °C |
| Saturation current isat | 3.9 A |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Термостойкость пайки | +260 °C for 40 sec |
| Описание (англ.) | Inductor Power Semi-Shielded Wirewound 1uH 20% 1MHz 10Q-Factor Ferrite 3.5A 57mOhm DCR 1008 T/R |
