Экранированная проволочная катушка индуктивности 22мкГн/88мкГн ±20% 100кГц феррит 3.7A/1.84А 45.1мОм/172мОм по постоянному току лента на катушке
У поставщика
ПроизводительBourns
У поставщиков
1 162 шт.
Норм. уп.: 400
Цены поставщиков
Склад 13
В наличии:1 162 шт
Срок поставки: до недели
Норм. уп.: 400
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 139,59 |
| от 18 | 130,11 |
| от 35 | 122,38 |
| от 69 | 116,63 |
| от 138 | 112,33 |
Описание

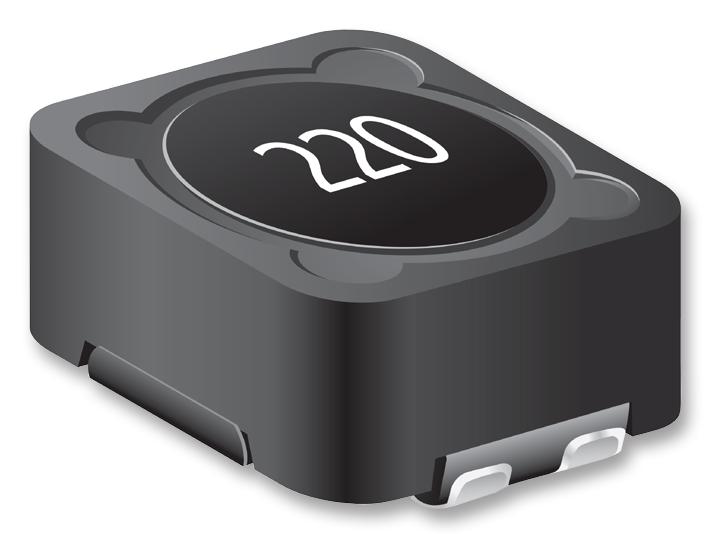

Экранированная проволочная катушка индуктивности от Bourns. Компонент имеет индуктивность 22 мкГн (или 88 мкГн в режиме сдвоенной обмотки), рассчитан на ток до 3.7 А и низкое сопротивление по постоянному току. Выполнена в SMD-корпусе 12.5×12.5×6 мм на ферритовом сердечнике. Применяется в импульсных источниках питания и фильтрах цепей питания промышленной и бытовой электроники.
Технические характеристики
| Сердечник | Ferrite |
| RoHS | RoHS compliant |
| Wire | Enameled copper |
| Hi pot | 500Vrms, 3mA, 3s |
| Корпус | SMD 12.5*12.5*6 |
| Клей | Epoxy resin |
| Тип монтажа | SMD |
| Terminal | Sn |
| Упаковка | Tape and reel, 400 pcs per 13-inch reel |
| Экранирование | Magnetically shielded |
| Допуск | ±20% |
| Размеры | 12.5 mm x 12.5 mm x 6.0 mm max |
| Описание | Dual-winding shielded power inductor |
| Артикул | SRF1260-220M |
| Испытательное напряжение | 0.25V |
| Материал основания | LCP |
| Тестовая частота | 100kHz |
| Inductance series | 88µH |
| Inductance parallel | 22µH |
| Темп. хранения | -40°C to +125°C |
| Dc resistance series | 172mΩ |
| Rated current series | 1.84A |
| Примечание | 2x22uH/88uH 3.7/1.84A |
| Раб. температура | -40°C to +105°C |
| Dc resistance parallel | 45.1mΩ |
| Rated current parallel | 3.7A |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Термостойкость пайки | 260°C for 10s |
| Saturation current series | 2.36A |
| Уровень чувствительности к влаге | 1 |
| Saturation current parallel | 4.71A |
| Описание (англ.) | Inductor Power Shielded Wirewound 22uH/88uH 20% 100KHz Ferrite 3.7A/1.84A 45.1mOhm/172mOhm DCR T/R |
