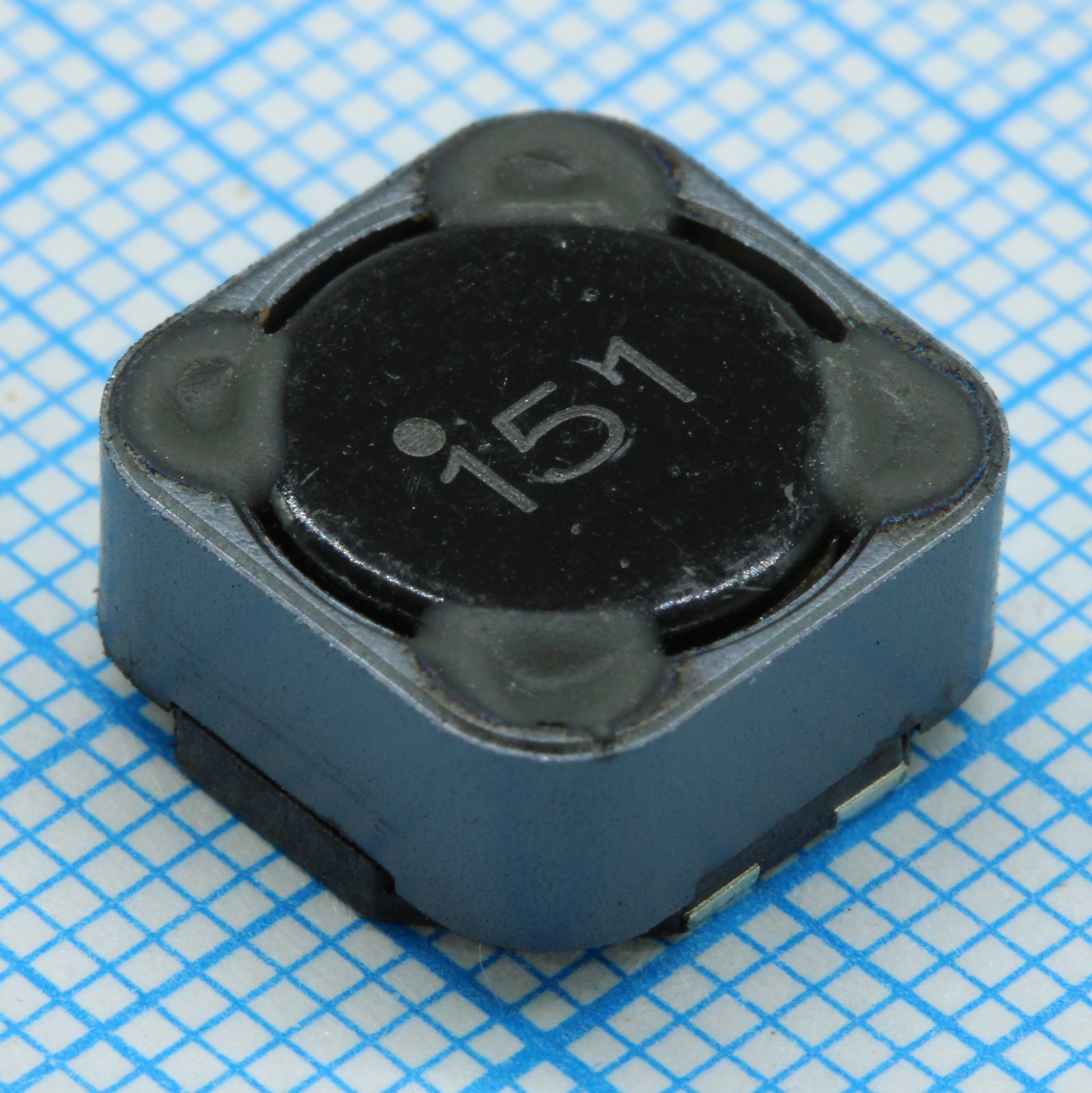

Экранированная проволочная катушка индуктивности 150мкГн/600мкГн ±20% 100кГц феррит 1.48A/0.739А 254мОм/972мОм по постоянному току лента на катушке
У поставщика
ПроизводительBourns
У поставщиков
236 шт.
Норм. уп.: 400
Цены поставщиков
Склад 13
В наличии:236 шт
Срок поставки: до недели
Норм. уп.: 400
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 107,53 |
| от 8 | 105,50 |
| от 15 | 102,74 |
| от 29 | 98,53 |
| от 57 | 92,48 |
Описание
Экранированная проволочная катушка индуктивности от Bourns. Выполнена в SMD-корпусе 12,5×12,5×6 мм, имеет индуктивность 150/600 мкГн с допуском ±20% и рассчитана на ток до 1,48 А. Применяется в импульсных источниках питания и фильтрах цепей постоянного тока в промышленной автоматике и бытовой электронике.
Технические характеристики
| Серия | SRF1260 |
| Корпус | SMD 12.5*12.5*6 |
| Тип монтажа | SMD |
| Упаковка | 400 pcs per 13-inch reel |
| Кол-во выводов | 4 |
| Экранирование | Magnetically shielded |
| Допуск | ±20% |
| Размеры | 12.5 mm x 12.5 mm max x 6.0 mm ±0.2 mm |
| Описание | Dual-winding shielded power inductor |
| Артикул | SRF1260-151M |
| Испытательное напряжение | 0.25 V |
| Материал основания | LCP |
| Материал сердечника | Ferrite |
| Материал провода | Enameled copper |
| Hi pot voltage | 500 Vrms, 3 mA, 3 sec |
| Соотв. RoHS | Да |
| Тестовая частота | 100 kHz |
| Покрытие выводов | Sn |
| Нагрев | 40 °C at rated Irms |
| Adhesive material | Epoxy resin |
| Inductance series | 600 μH ±20% @ 100 kHz |
| Inductance parallel | 150 μH ±20% @ 100 kHz |
| Темп. хранения | -40 °C to +125 °C |
| Dc resistance series | 0.972 Ω max |
| Примечание | 2x150uH/600uH 1.48/0.739A |
| Раб. температура | -40 °C to +105 °C |
| Температура пайки | +260 °C for 10 sec |
| Dc resistance parallel | 0.254 Ω max |
| Winding configurations | Parallel, series, dual-inductor, transformer |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Rated current series irms | 0.739 A |
| Уровень чувствительности к влаге | 1 |
| Saturation inductance drop | 30% at Isat |
| Rated current parallel irms | 1.48 A |
| Описание (англ.) | Inductor Power Shielded Wirewound 150uH/600uH 20% 100KHz Ferrite 1.48A/0.739A 254mOhm/972mOhm DCR T/ |
| Saturation current series isat | 0.905 A |
| Saturation current parallel isat | 1.81 A |
