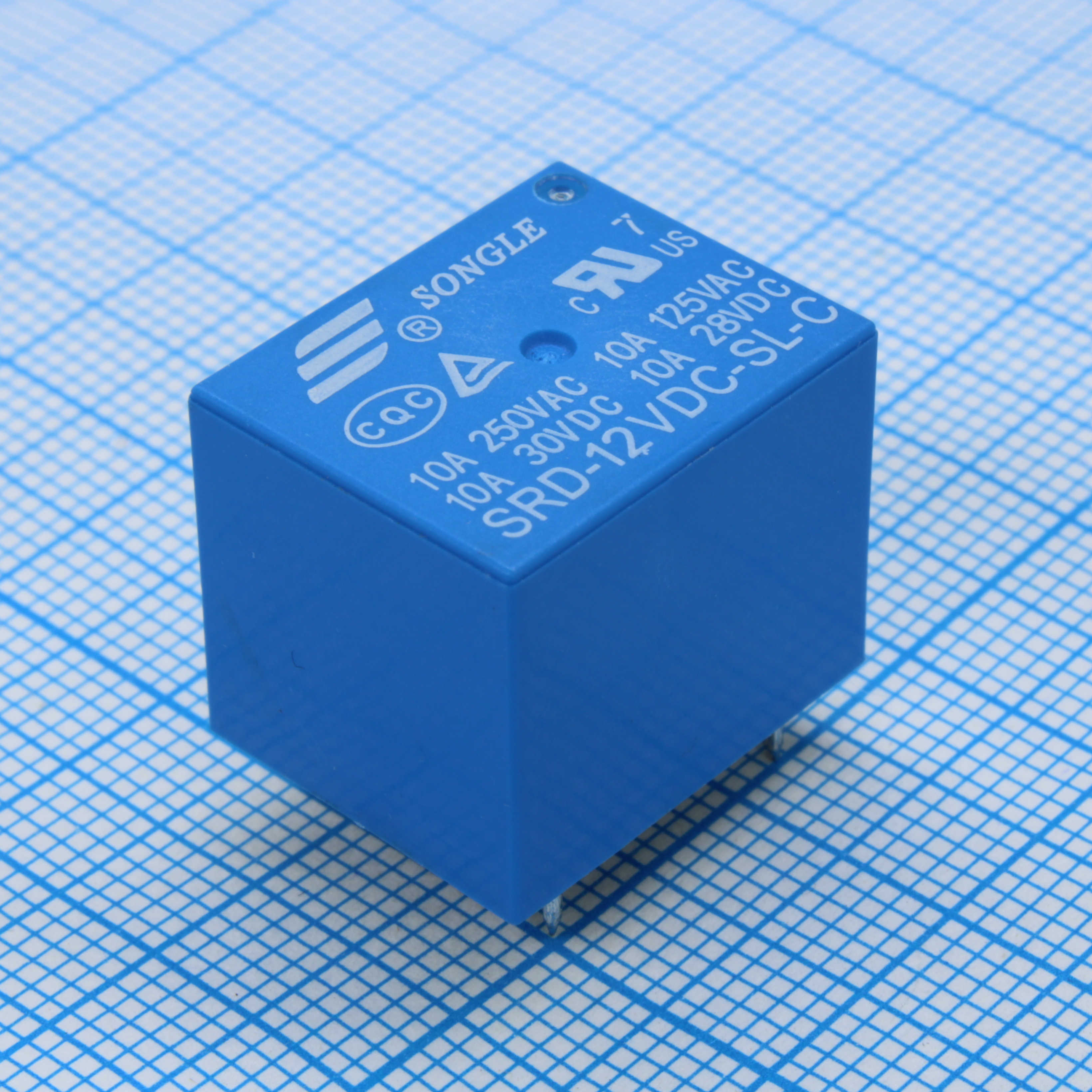

Реле электромагнитное SRD-12VDC-SL-C / 5pin (ON-ON),12VDC, 10A
У поставщика
ПроизводительSongle
У поставщиков
41 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:41 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 55,61 |
| от 50 | 51,08 |
| от 100 | 47,37 |
| от 175 | 44,59 |
| от 350 | 42,49 |
Описание
Реле электромагнитное SRD-12VDC-SL-C от Songle — это коммутационный компонент с катушкой на 12 В постоянного тока. Модель рассчитана на коммутацию нагрузки до 10 А и оснащена переключающей группой контактов (SPDT, форма C) на 5 выводов. Применяется в системах автоматики, бытовой технике и промышленных устройствах для управления цепями переменного и постоянного тока.
Технические характеристики
| Тип | subminiature high power relay |
| Вес | approx 9g |
| Корпус | DIP-like pin layout, 5 pins |
| Влажность | 85% RH at 20°C |
| Тип монтажа | THT (through-hole, PCB) |
| Мощность катушки | 0.36W |
| Размеры | 19.2mm x 15.6mm x 15.6mm (approximate from outline drawing) |
| Макс. напряжение | 250VAC |
| Артикул | SRD-12VDC-SL-C |
| Ток катушки | 30mA |
| Напряжение катушки | 12VDC |
| Конструкция | Sealed |
| Время срабатывания | ≤10ms |
| Время отпускания | ≤10ms |
| Номин. контакта | 10A/250VAC |
| Сопр. катушки | 400Ω ±10% |
| Электрический ресурс | 1x10^5 ops (at rated load) |
| Мех. ресурс | 1x10^7 ops |
| Pick up voltage | 75% max of nominal |
| Материал контакта | Silver alloy (AgCdO, AgSnO2, AgNi) |
| Напряжение отключения | 10% min of nominal |
| Одобр. безоп. | CQC, CUL, US |
| Coil power options | 0.36W (L), 0.45W (D) |
| Сопр. контакта | 100mΩ at 6VDC 1A |
| Температура окружающей среды | -40°C to +85°C |
| Расположение контактов | SPDT (1C) |
| Макс. коммутируемая мощность | 3750VA |
| Coil voltage options | 5V, 6V, 9V, 12V, 18V, 24V, 36V, 48V |
| Вибростойкость | 10Hz to 55Hz, 1.5mm amplitude |
| Примечание | 12VDC 10A SPDT |
| Сопр. изоляции | 100MΩ at 500VDC |
| Макс. коммутируемый ток | 15A |
| Insulation system class | B/F |
| Тип упаковки | Tube (туба) |
| Удар функц. | 98m/s² |
| Ударопрочность разрушающая | 980m/s² |
| Описание (англ.) | 12V SPDT (1 Form C) 5 PlugIn,15.6x19.2mm Power Relays ROHS |
| Dielectric strength between open contacts | 1000VAC for 1 minute |
| Dielectric strength between contacts and coil | 1500VAC for 1 minute |
