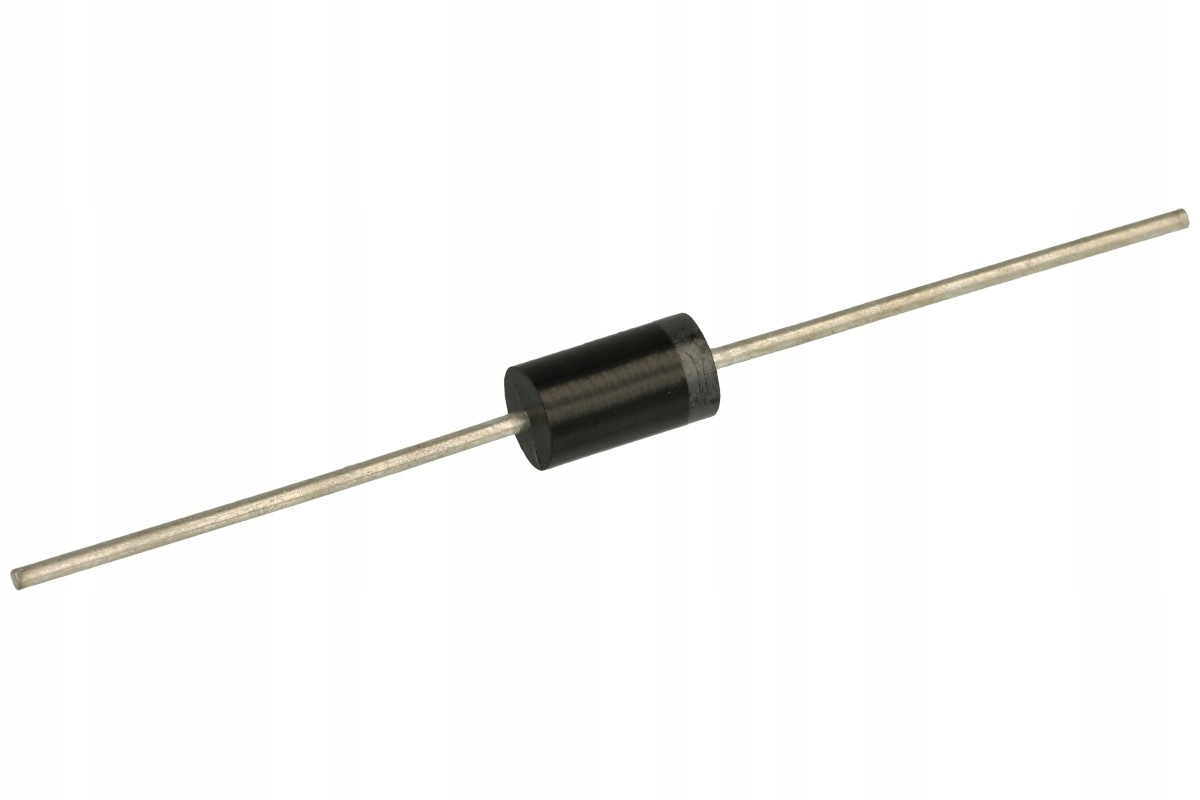

Диод Шоттки SR560
В наличии
На своём складе
5 565 шт.
Норм. уп.: 1250
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт3,16 ₽
Сумма316,00 ₽
В наличии5 565 шт
от 100 шт
от 200 — 3,04 ₽ (−4%)
100 шт · Москва · 316,00 ₽
Описание
Диод Шоттки SR560 от KEEN SIDE. Выдерживает обратное напряжение до 60 В и прямой ток до 5 А, импульсный ток до 120 А. Работает в диапазоне температур от -55 до +150 °C. Применяется в импульсных блоках питания и цепях защиты от обратной полярности.
Технические характеристики
| Тип | Диоды Шоттки |
| Макс. RMS напряжение | 42 В |
| Темп. хранения | -55 ~ +150 ℃ |
| Темп. перехода | -55~+150 ℃ |
| Пиковое прямое напряжение | 0.7 В |
| Средний прямой ток | 5.0 A |
| Пиковый обратный ток Ta=25 | 0.1 мА |
| Пиковый обратный ток Ta=125 | 10 мА |
| Повторяющееся импульсное обратное напряжение | 60 В |
| Тепловое сопротивление переход-вывод | 8 ℃/W |
| Неповторяющийся импульсный прямой ток | 120 A |
| Термосопротивление переход-среда | 25 ℃/W |
| Макс. температура перехода, °C | 150 |
| Макс. температура хранения, °C | 150 |
| Мин. температура перехода, °C | -55 |
| Мин. температура хранения, °C | -55 |
| Обратное напряжение, В | 60 |
| Обратный ток утечки при 100/125°C, мкА | 10000 |
| Прямое напряжение, В | 0,7 |
| Прямой ток, А | 5 |
| Тепловое сопротивление, °C/Вт | 25 |
| Ток утечки, мкА | 100 |
Аналоги
- SR560L
