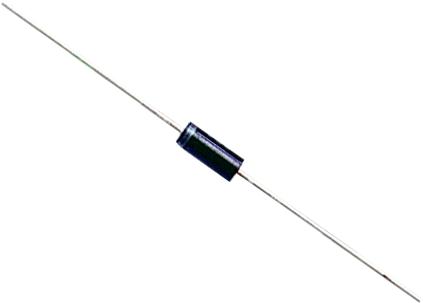

Диод Шоттки 100В 5А SR5100
У поставщика
ПроизводительDC Components
У поставщиков
574 шт.
Норм. уп.: 500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт14,27 ₽
Сумма713,50 ₽
+ доплата 490,00 ₽
В наличии574 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 130 — 12,71 ₽ (−11%)
Заказ со склада «Склад 13» с этой позицией — 713,50 ₽. До заказа без доплаты не хватает 16 586,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 713,50 ₽
Описание
Диод Шоттки SR5100 от DC Components рассчитан на обратное напряжение до 100 В и прямой ток 5 А. Компонент выполнен в прочном корпусе DO-27. Подходит для использования в импульсных источниках питания и цепях защиты от обратной полярности.
Технические характеристики
| Корпус | литой пластик |
| Вывод | MIL-STD-202E, Method 208 guaranteed |
| Эпоксидный компаунд | UL 94V-0 rate flame retardant |
| Вес | 1.18 grams |
| Ток, А | 5.0 Amperes |
| Корпус | DO-27 |
| Особенности | High reliability, Low switching noise, Low forward voltage drop, High current capability, High switching capability |
| Тип монтажа | THT |
| Полярность | Цветная полоса обозначает конец катода |
| Размеры | Длина вывода: 1.0in (25.4mm); Макс. длина корпуса: 0.375in (9.5mm); Мин. длина корпуса: 0.335in (8.5mm); Case diameter max: 0.220in (5.6mm); Case diameter min: 0.197in (5.0mm); Макс. диаметр вывода: 0.052in (1.3mm); Мин. диаметр вывода: 0.048in (1.2mm) |
| Описание | Выпрямитель с барьером Шоттки |
| Артикул | SR5100 |
| Диапазон напряжений | 20 to 200 Volts |
| Макс. среднекв. напряжение | 70V |
| Положение монтажа | любой |
| Примечание | Шоттки 100В 5А |
| Макс. DC блокирующее напряжение | 100V |
| Тип упаковки | Amunition Pack (лента в коробке) |
| Диап. темп. хр. | -65 to +150°C |
| Имп. прямой ток | 150A |
| Диап. раб. темп. | -55 to +150°C |
| Тип. емкость перехода | 400pF |
| Описание (англ.) | Diode Schottky 100V 5A |
| Max recurrent peak reverse voltage | 100V |
| Макс. средний выпрямленный прямой ток | 5.0A |
| Max instantaneous forward voltage at 5a | 0.85V |
| Тип. тепловое сопротивление переход-среда | 18°C/W |
| Max dc reverse current at rated dc blocking voltage ta 25c | 0.5mA |
| Max dc reverse current at rated dc blocking voltage ta 100c | 5.0mA |
