Антенна 892МГц, 1.9ГГц, 2.4ГГц, 2.6ГГц GSM, LTE, WCDMA PCB
У поставщика
ПроизводительAntenova
У поставщиков
1 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 404,78 |
| от 3 | 399,07 |
| от 5 | 391,58 |
| от 9 | 380,66 |
| от 17 | 362,74 |
Описание

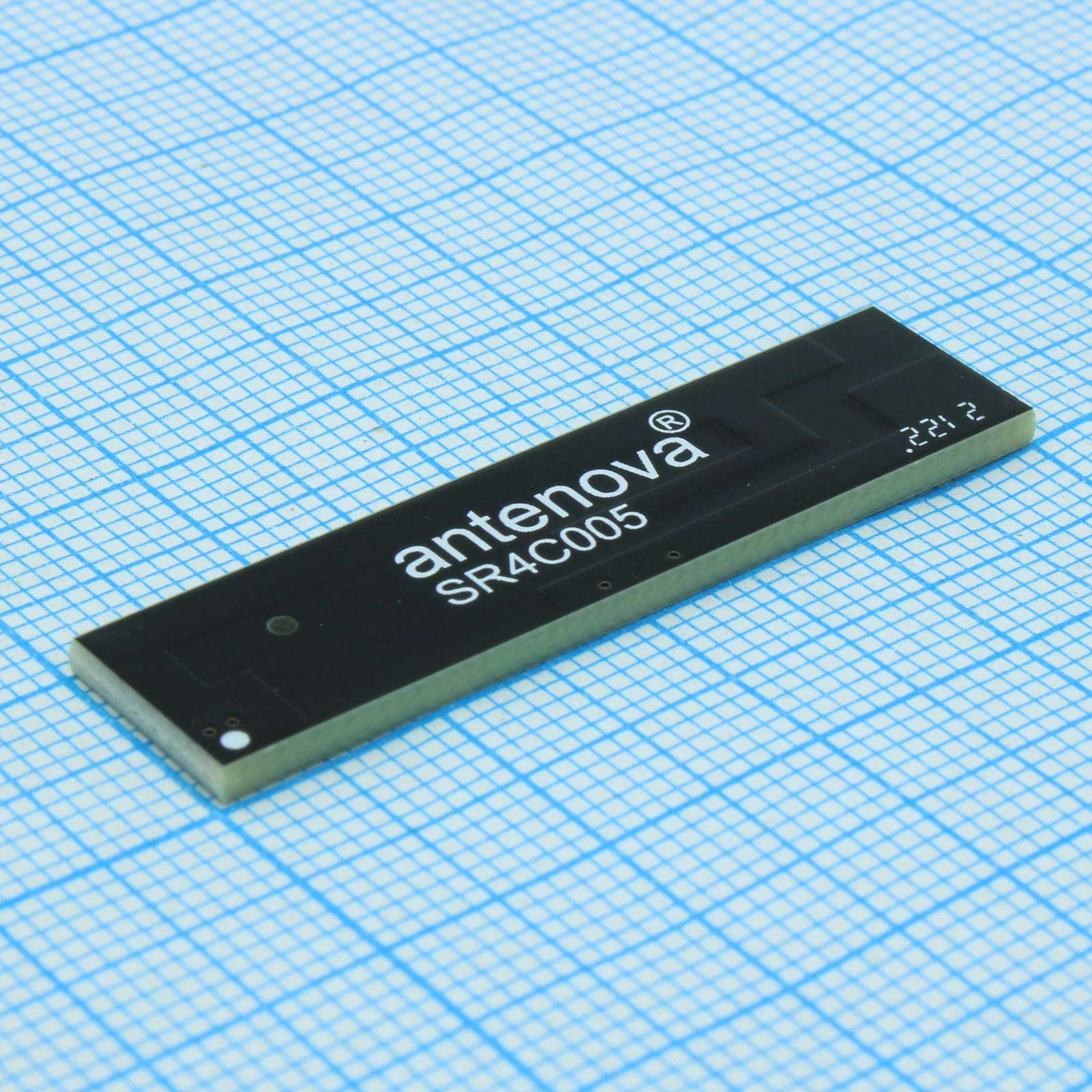

Антенна Antenova SR4C005 — это компактный PCB-излучатель для стандартов GSM, LTE и WCDMA. Работает в диапазонах 892 МГц, 1.9 ГГц, 2.4 ГГц и 2.6 ГГц, выполнена в SMD-корпусе для поверхностного монтажа. Подходит для беспроводных модулей в IoT-устройствах, трекерах и портативной электронике.
Технические характеристики
| Вес | <2.0g |
| Тип монтажа | SMD |
| Clearance | D=3.0mm through all layers; minimum 15mm from adjacent components/GND |
| Упаковка | Tape and Reel |
| Кол-во выводов | 10 |
| Размеры | 40.0 x 10.0 x 1.7 mm |
| Артикул | SR4C005 |
| Antenna type | SMD |
| Применение | Wearable devices, Portable devices, Remote monitoring / IoT devices, Telematics systems, Network equipment / Pico base-stations |
| Поляризация | Linear |
| Название продукта | Similis lamiiANT |
| Корпус | SMD |
| Pcb footprint | Pads 1-10 = 2.0 x 1.0 mm |
| Frequency bands | 824-960MHz, 1710-2170MHz, 2300-2400MHz, 2500-2690MHz |
| Reference board | SR4C005-U1 |
| Конфиг. выводов | Pin1: GND, Pin3: Feed, Pins2,4,5,6,7,8,9,10: NC (mechanical only) |
| Rf characteristics | Band: 824-960MHz; Max vswr: 3.4:1; Пиковое усиление: 1.3dBi; Max return loss: -5dB; Средний КПД: >56%; Average gain linear: -2.5dBi, Band: 1710-2170MHz; Max vswr: 2.4:1; Пиковое усиление: 3.4dBi; Max return loss: -7dB; Средний КПД: >60%; Average gain linear: -2.2dBi, Band: 2300-2400MHz; Max vswr: 1.9:1; Пиковое усиление: 3.7dBi; Max return loss: -10dB; Средний КПД: >65%; Average gain linear: -1.9dBi, Band: 2500-2690MHz; Max vswr: 1.9:1; Пиковое усиление: 4.1dBi; Max return loss: -9dB; Средний КПД: >66%; Average gain linear: -1.8dBi |
| Раб. температура | -40°C to 140°C |
| Impedance with matching | 50Ω |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Environmental condition test | ISO16750-4 5.1.1.1/5.1.2.1/5.3.2 |
| Описание (англ.) | 892MHz, 1.9GHz, 2.4GHz, 2.6GHz GSM, LTE, WCDMA PCB Trace RF Antenna |
| Reference board matching circuit | C1: 12pF Murata; L1: 1.2nH Murata LQG15HN series; L2: 22nH Murata LQG15HN series; L3: 2.7nH Murata LQG15HN series |
