Резистор керамический цементный аксиальный (SQP) 7Вт 47Ом ±5%
У поставщика
У поставщиков
14 шт.
Норм. уп.: 40
Цены поставщиков
Склад 13
В наличии:14 шт
Срок поставки: до недели
Норм. уп.: 40
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 41,16 |
| от 80 | 37,58 |
| от 120 | 34,65 |
| от 240 | 32,44 |
| от 440 | 30,80 |
Описание

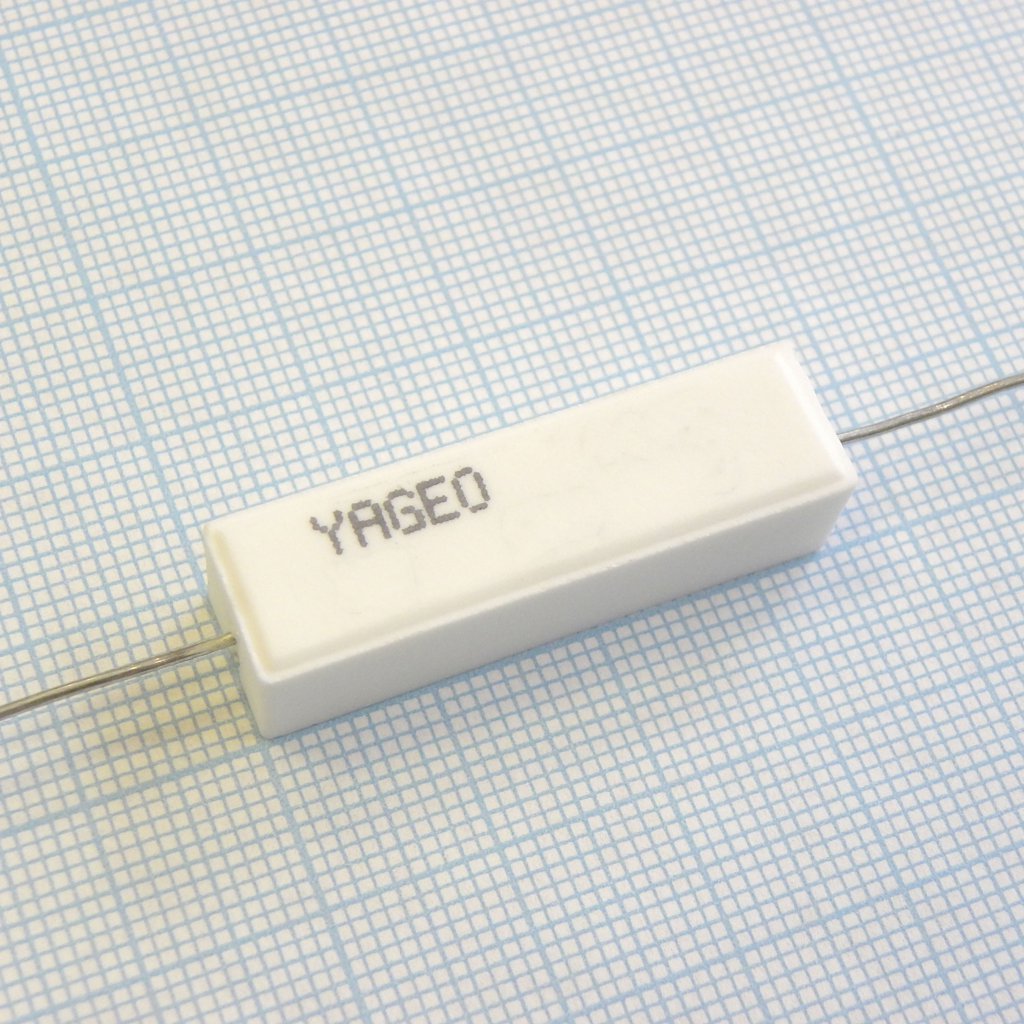

Резистор керамический цементный аксиальный SQP700JB-47R от Yageo. Компонент рассчитан на мощность 7 Вт и имеет сопротивление 47 Ом с допуском ±5%. Выполнен в прямоугольном корпусе с аксиальными выводами, что обеспечивает удобный монтаж. Предназначен для цепей с повышенной нагрузкой, где требуется рассеивание тепла и устойчивость к перегрузкам.
Технические характеристики
| Тип | Cement Resistor |
| Стиль | SQP700 |
| Серия | SQP |
| Корпус | Axial Lead |
| Монтаж | Выводной |
| Размеры | Ширина: 9.5±1.0mm; Высота: 9.0±1.0mm; Длина: 35±1.5mm; Диаметр вывода: 0.8±0.05mm |
| Сопротивление | 47Ω |
| Паяемость | 235±5°C for 3±0.5 Sec. |
| Endurance at 70c | 70±2°C at RCWV for 1,000 Hr. |
| Power rating 25c | 7W |
| Power rating 40c | 7W |
| Мощн. при 70°C | 5W |
| Кратковременная перегрузка | 2.5 times RCWV for 5 Sec. |
| Термоциклирование | -55°C to +155°C (5 cycles) |
| Допуск сопротивления | ±5% |
| Примечание | SQP 7W 47 5% |
| Сопр. изоляции | >1,000MΩ |
| Макс. рабочее напряжение | 350V |
| Темп. коэф. | ±300ppm/°C |
| Тип упаковки | Bulk (россыпь) |
| Макс. напр. перегрузки | 700V |
| Resistance range wirewound | 0.1Ω - 130Ω |
| Диап. раб. темп. | -55°C to +155°C |
| Испытательное напряжение изоляции | 700V |
| Стойкость к теплу пайки | 260±3°C for 10±1 Sec. |
| Описание (англ.) | Cement Resistor Axial Lead Type, 7'W, ±5%, ±300ppm/°C |
| Resistance range metal oxide film | 150Ω - 1MΩ |
| Мощность | 7 Вт |
| Допуск | 5 % |
