Резистор керамический цементный аксиальный (SQP) 7Вт 220Ом ±5%
У поставщика
У поставщиков
1 172 шт.
Норм. уп.: 40
Цены поставщиков
Склад 13
В наличии:1 172 шт
Срок поставки: до недели
Норм. уп.: 40
Минимальная партия: 80 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,64 |
| от 41 | 8,00 |
| от 80 | 7,33 |
| от 160 | 6,79 |
| от 320 | 6,34 |
Описание

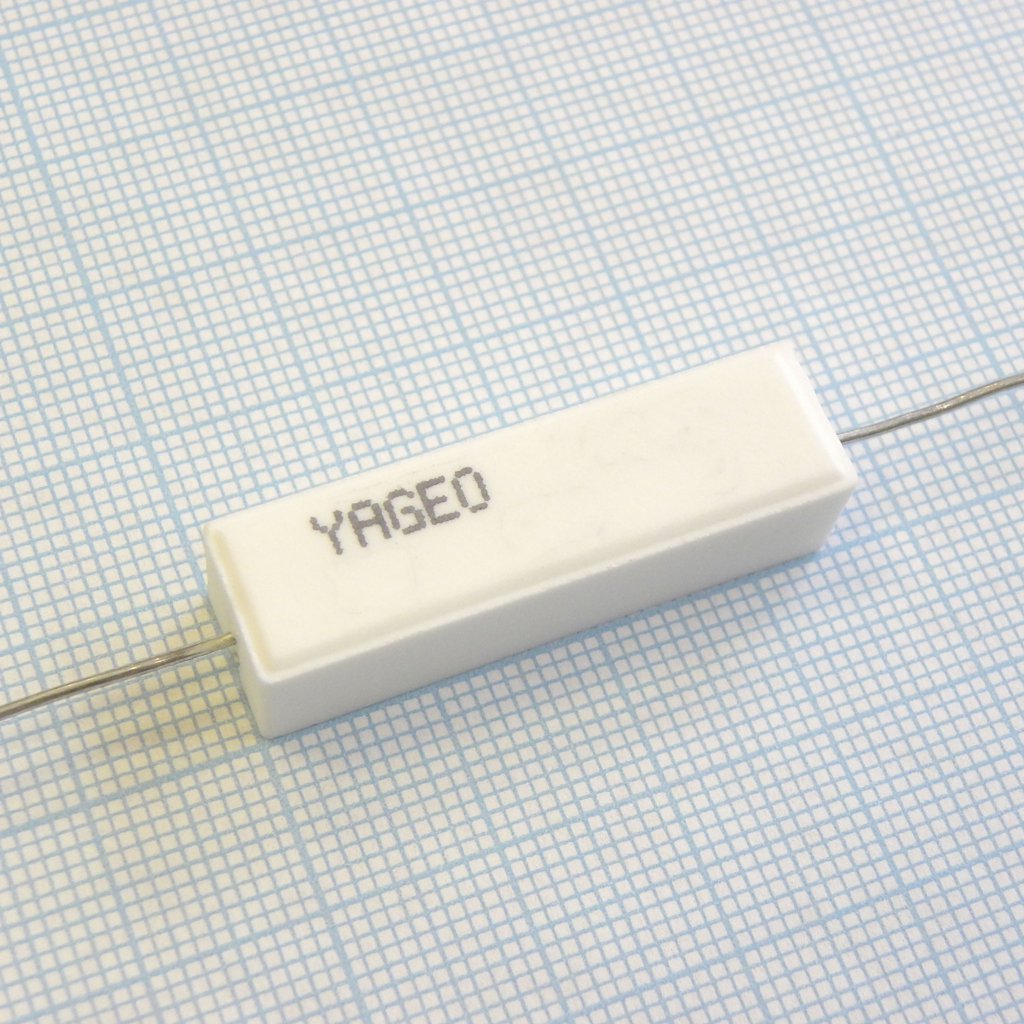

Резистор керамический цементный аксиальный Yageo серии SQP мощностью 7 Вт с сопротивлением 220 Ом и допуском ±5%. Выполнен в прямоугольном корпусе из керамики с цементным наполнением, что обеспечивает устойчивость к перегрузкам и эффективное рассеивание тепла. Предназначен для применения в цепях питания, блоках нагрузки и силовых схемах, где требуется высокая надёжность и стабильность параметров.
Технические характеристики
| ТКС | ±300ppm/°C |
| Тип | Cement Resistor |
| Стиль | SQP700 |
| Серия | SQP |
| Корпус | Axial Lead |
| Монтаж | Выводной |
| Размеры | H: 9.0±1.0mm; L: 35±1.5mm; W: 9.5±1.0mm; Диаметр вывода: 0.8±0.05mm |
| Сопротивление | 220Ω |
| Endurance 70c | 70±2°C at RCWV for 1,000 Hr. |
| Паяемость | 235±5°C for 3±0.5 Sec. |
| Power rating 25c | 7W |
| Power rating 40c | 7W |
| Мощн. при 70°C | 5W |
| Макс. рабочее напряжение | 350V |
| Кратковременная перегрузка | 2.5 times RCWV for 5 Sec. |
| Термоциклирование | -55°C to +155°C, 5 cycles |
| Макс. перенапр. | 700V |
| Рабочий диапазон температур | -55°C to +155°C |
| Допуск сопротивления | ±5% |
| Примечание | SQP 7W 220 5% |
| Сопр. изоляции | >1,000MΩ |
| Тип упаковки | Bulk (россыпь) |
| Voltage proof insulation | 700V |
| Resistance range wirewound | 0.1Ω - 130Ω |
| Resistance range metal oxide | 150Ω - 1MΩ |
| Стойкость к теплу пайки | 260±3°C for 10±1 Sec. |
| Описание (англ.) | Cement Resistor Axial Lead Type, 7W, ±5%, ±300ppm/°C |
| Мощность | 7 Вт |
| Допуск | 5 % |
