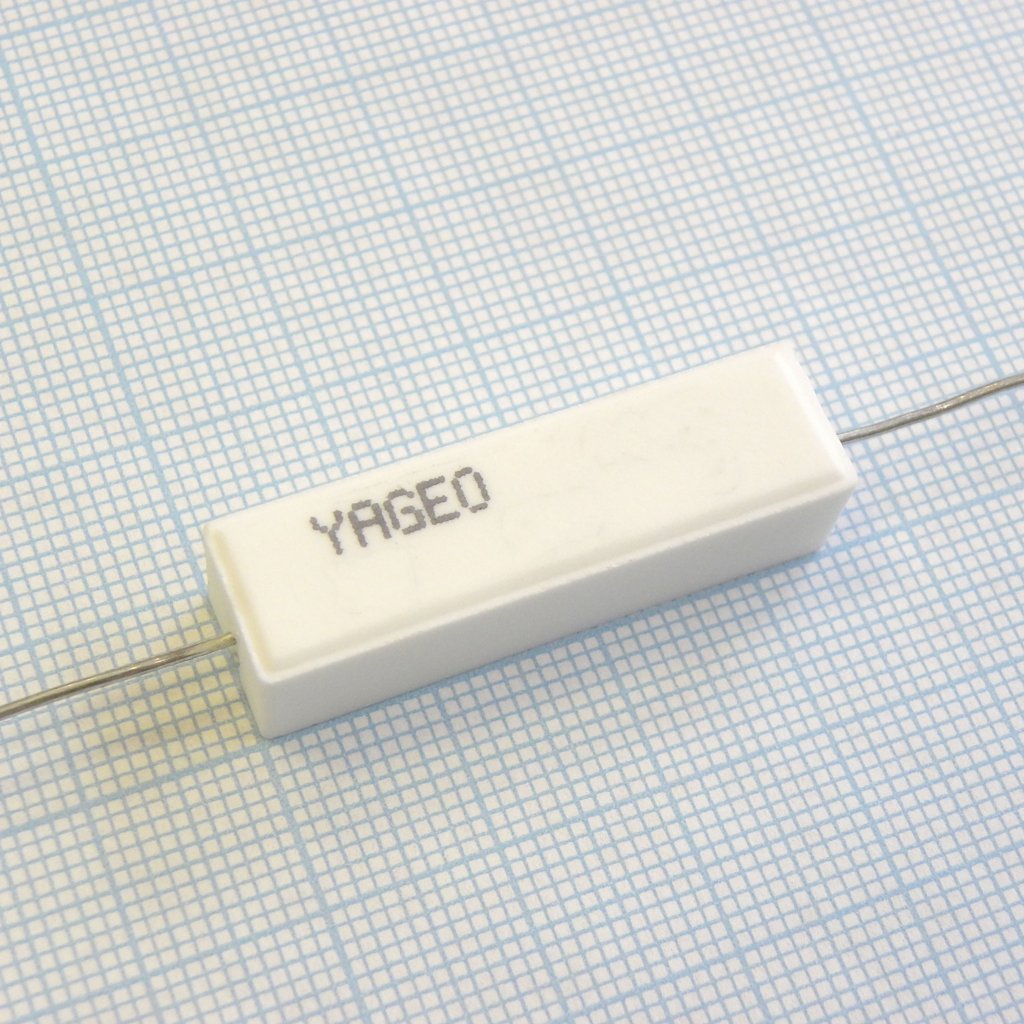

Резистор проволочный мощный (цементный) SQP 7W 1R5 5% / SQP700JB-1R5
У поставщика
У поставщиков
649 шт.
Норм. уп.: 600
Цены поставщиков
Склад 13
В наличии:649 шт
Срок поставки: до недели
Норм. уп.: 600
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 45,93 |
| от 49 | 42,04 |
| от 98 | 38,85 |
| от 196 | 36,46 |
| от 392 | 34,66 |
Описание
Резистор проволочный мощный (цементный) Yageo серии SQP номиналом 1,5 Ом. Рассчитан на мощность рассеивания 7 Вт с допуском 5%. Выполнен в прямоугольном корпусе из керамики с цементным покрытием, что обеспечивает устойчивость к перегрузкам. Применяется в цепях питания, блоках нагрузки и силовой электронике для ограничения тока и гашения пусковых бросков.
Технические характеристики
| Тип | Cement Resistor |
| Стиль | SQP700 |
| Серия | SQP |
| Монтаж | Выводной |
| Тип вывода | Axial |
| Сопротивление | 1.5Ω |
| Размер H | 9.0±1.0mm |
| Длина | 35±1.5mm |
| Размер W | 9.5±1.0mm |
| Forming type | Base on Spec. |
| Корпус | SQP-7 |
| Endurance 70c | 70±2°C at RCWV for 1,000 Hr. |
| Диаметр вывода | 0.8±0.05mm |
| Стиль упаковки | насыпью |
| Паяемость | 235±5°C for 3±0.5 Sec. |
| Power rating 25c | 7W |
| Power rating 40c | 7W |
| Мощн. при 70°C | 5W |
| Макс. рабочее напряжение | 350V |
| Кратковременная перегрузка | 2.5 times RCWV for 5 Sec. |
| Термоциклирование | -55°C to +155°C (5 cycles) |
| Макс. перенапр. | 700V |
| Рабочий диапазон температур | -55°C to +155°C |
| Допуск сопротивления | ±5% |
| Примечание | SQP 7W 1.5 5% |
| Сопр. изоляции | >1,000MΩ |
| Темп. коэф. | ±300ppm/°C |
| Тип упаковки | Bulk (россыпь) |
| Voltage proof insulation | 700V |
| Resistance range wirewound | 0.1Ω - 130Ω |
| Resistance range metal oxide | 150Ω - 1MΩ |
| Стойкость к теплу пайки | 260±3°C for 10±1 Sec. |
| Описание (англ.) | Cement Resistor Axial Lead Type, 7'W, ±5%, ±300ppm/°C |
| Мощность | 7 Вт |
| Допуск | 5 % |
