Резистор цементный аксиальный 7Вт ±5% ±300ppm/°C
У поставщика
У поставщиков
509 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:509 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 41,27 |
| от 55 | 37,70 |
| от 109 | 34,76 |
| от 217 | 32,55 |
| от 500 | 30,89 |
Описание

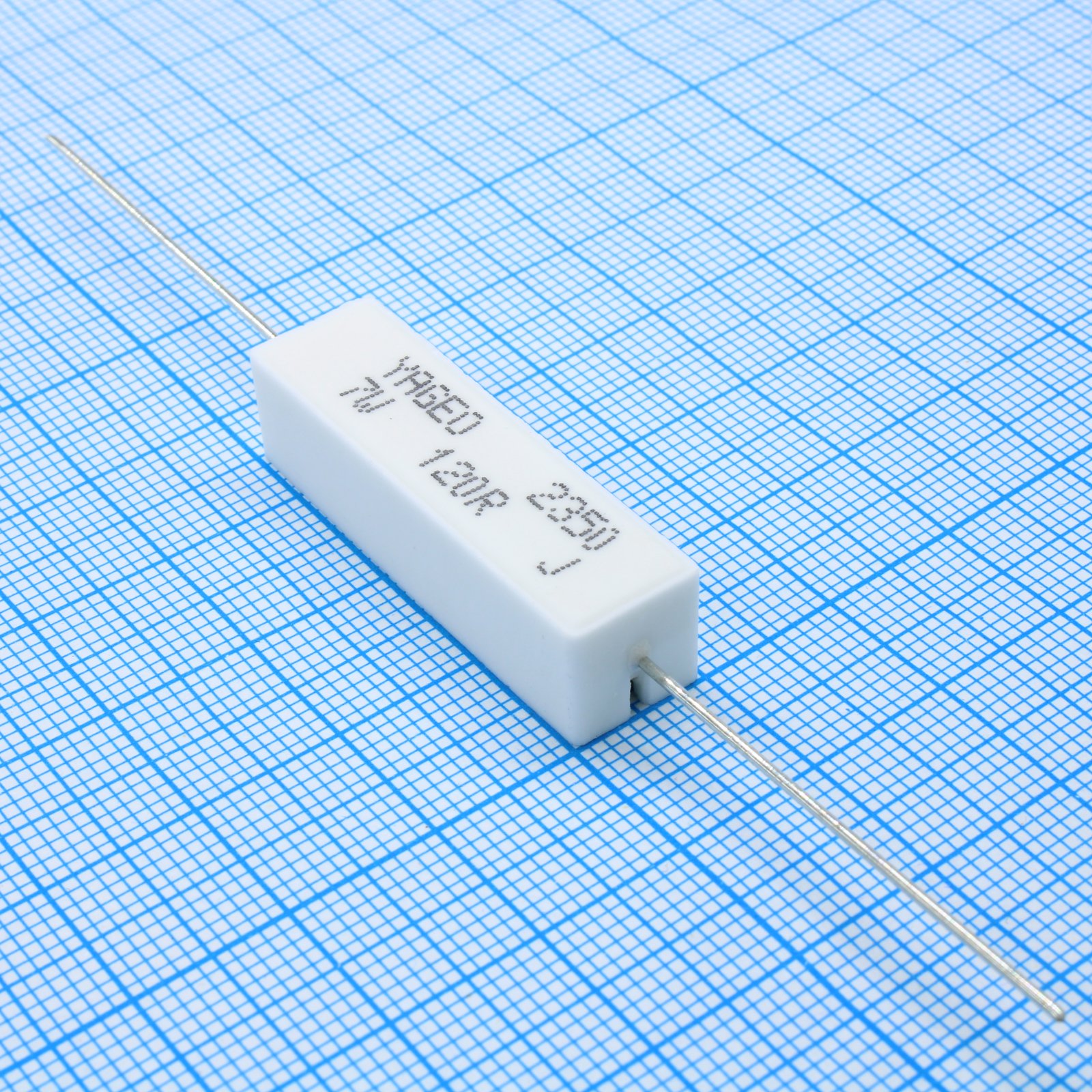

Резистор цементный аксиальный Yageo серии SQP номиналом 120 Ом. Компонент рассчитан на мощность рассеивания 7 Вт и обеспечивает точность ±5% с температурным коэффициентом ±300 ppm/°C. Применяется в цепях с высокими импульсными нагрузками, блоках питания и силовой электронике для ограничения тока и гашения перенапряжений.
Технические характеристики
| ТКС | ±300ppm/°C |
| Тип | Cement Resistor |
| Стиль | SQP700 |
| Серия | SQP |
| Монтаж | Выводной |
| Тип вывода | Axial |
| Размеры | Ширина: 9.5±1.0mm; Высота: 9.0±1.0mm; Длина: 35±1.5mm; Диаметр вывода: 0.8±0.05mm |
| Корпус | SQP-7 |
| Endurance 70c | 70±2°C at RCWV for 1000 Hr. |
| Стиль упаковки | насыпью |
| Паяемость | 235±5°C for 3±0.5 Sec. |
| Power rating 25c | 7W |
| Power rating 40c | 7W |
| Мощн. при 70°C | 5W |
| Сопротивление | 12Ω |
| Макс. рабочее напряжение | 500V |
| Кратковременная перегрузка | 2.5 times RCWV for 5 Sec. |
| Термоциклирование | -55°C to +155°C (5 cycles) |
| Макс. перенапр. | 1000V |
| Рабочий диапазон температур | -55°C to +155°C |
| Допуск сопротивления | ±5% |
| Примечание | SQP 7W 120 5% |
| Сопр. изоляции | >1000MΩ |
| Тип упаковки | Bulk (россыпь) |
| Voltage proof insulation | 1000V |
| Resistance range wirewound | 0.1Ω - 130Ω |
| Resistance range metal oxide | 150Ω - 1MΩ |
| Стойкость к теплу пайки | 260±3°C for 10±1 Sec. |
| Описание (англ.) | Cement Resistor Axial Lead Type, 7'W, ±5%, ±300ppm/°C |
| Мощность | 7 Вт |
| Допуск | 5 % |
