Резистор керамический цементный аксиальный (SQP) 5Вт 5.6кОм ±5%
У поставщика
У поставщиков
2 018 шт.
Норм. уп.: 60
Цены поставщиков
Склад 13
В наличии:2 018 шт
Срок поставки: до недели
Норм. уп.: 60
Минимальная партия: 38 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,63 |
| от 120 | 16,69 |
| от 240 | 15,08 |
| от 480 | 13,85 |
| от 900 | 12,94 |
Описание

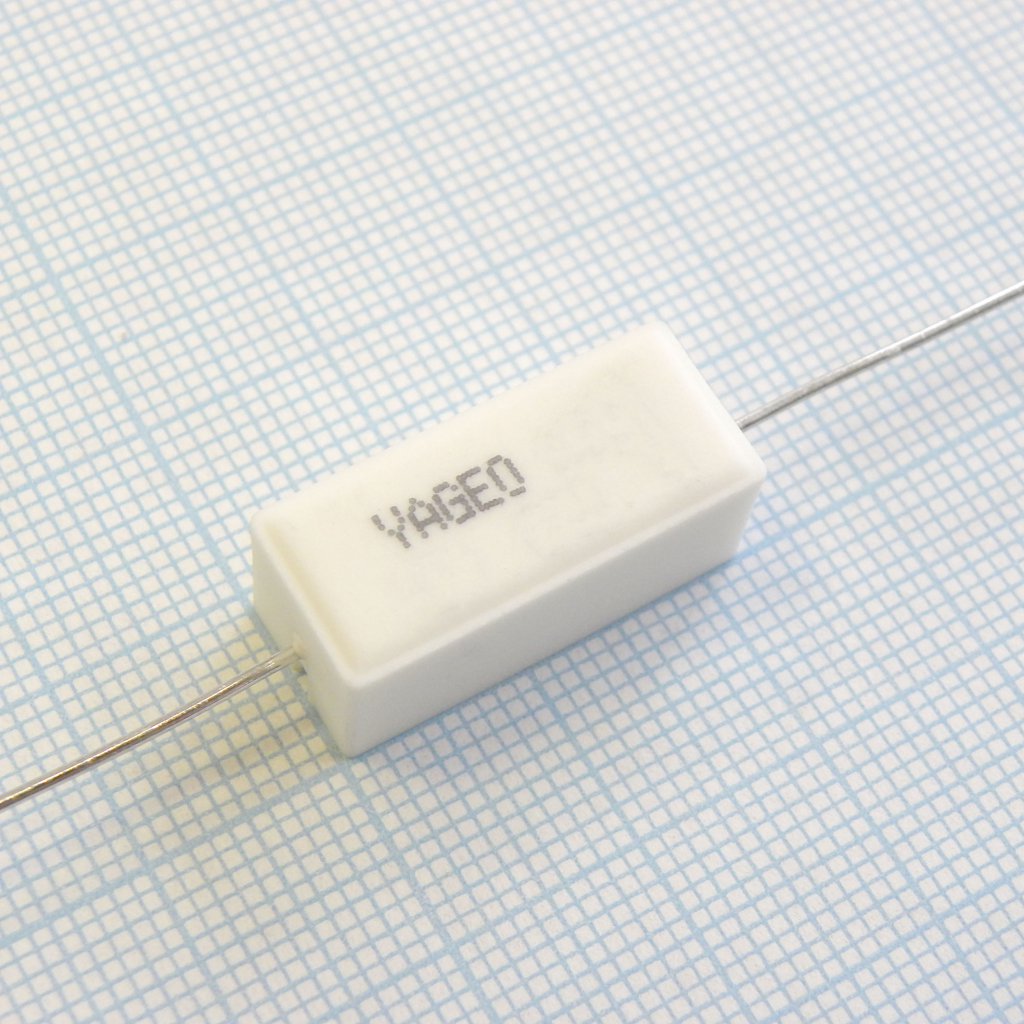

Резистор керамический цементный аксиальный SQP500JB-5K6 от Yageo — мощный компонент с номиналом 5.6 кОм и допуском ±5%. Рассчитан на рассеиваемую мощность 5 Вт, что делает его подходящим для цепей с высокими тепловыми нагрузками. Применяется в блоках питания, силовых схемах и устройствах автоматики для ограничения тока и деления напряжения.
Технические характеристики
| ТКС | ±300ppm/°C |
| Тип | Cement Resistor |
| Стиль | SQP500 |
| Серия | SQP |
| Корпус | Axial Lead |
| Монтаж | Выводной |
| Размеры | H: 9.0±1.0mm; L: 22±1.5mm; W: 9.5±1.0mm; Диаметр вывода: 0.8±0.05mm |
| Сопротивление | 5.6kΩ |
| Endurance 70c | 70±2°C at RCWV for 1,000 Hr. |
| Паяемость | 235±5°C for 3±0.5 Sec. |
| Power rating 25c | 5W |
| Power rating 40c | 5W |
| Мощн. при 70°C | 3W |
| Макс. рабочее напряжение | 350V |
| Кратковременная перегрузка | 2.5 times RCWV for 5 Sec. |
| Термоциклирование | -55°C to +155°C (5 cycles) |
| Макс. перенапр. | 700V |
| Рабочий диапазон температур | -55°C to +155°C |
| Допуск сопротивления | ±5% |
| Примечание | SQP 5W 5.6K 5% |
| Сопр. изоляции | >1,000MΩ |
| Тип упаковки | Bulk (россыпь) |
| Voltage proof insulation | 700V |
| Resistance range wirewound | 0.1Ω - 68Ω |
| Resistance range metal oxide | 75Ω - 1MΩ |
| Стойкость к теплу пайки | 260±3°C for 10±1 Sec. |
| Описание (англ.) | Cement Resistor Axial Lead Type, 5W, ±5%, ±300ppm/°C |
| Мощность | 5 Вт |
| Допуск | 5 % |
