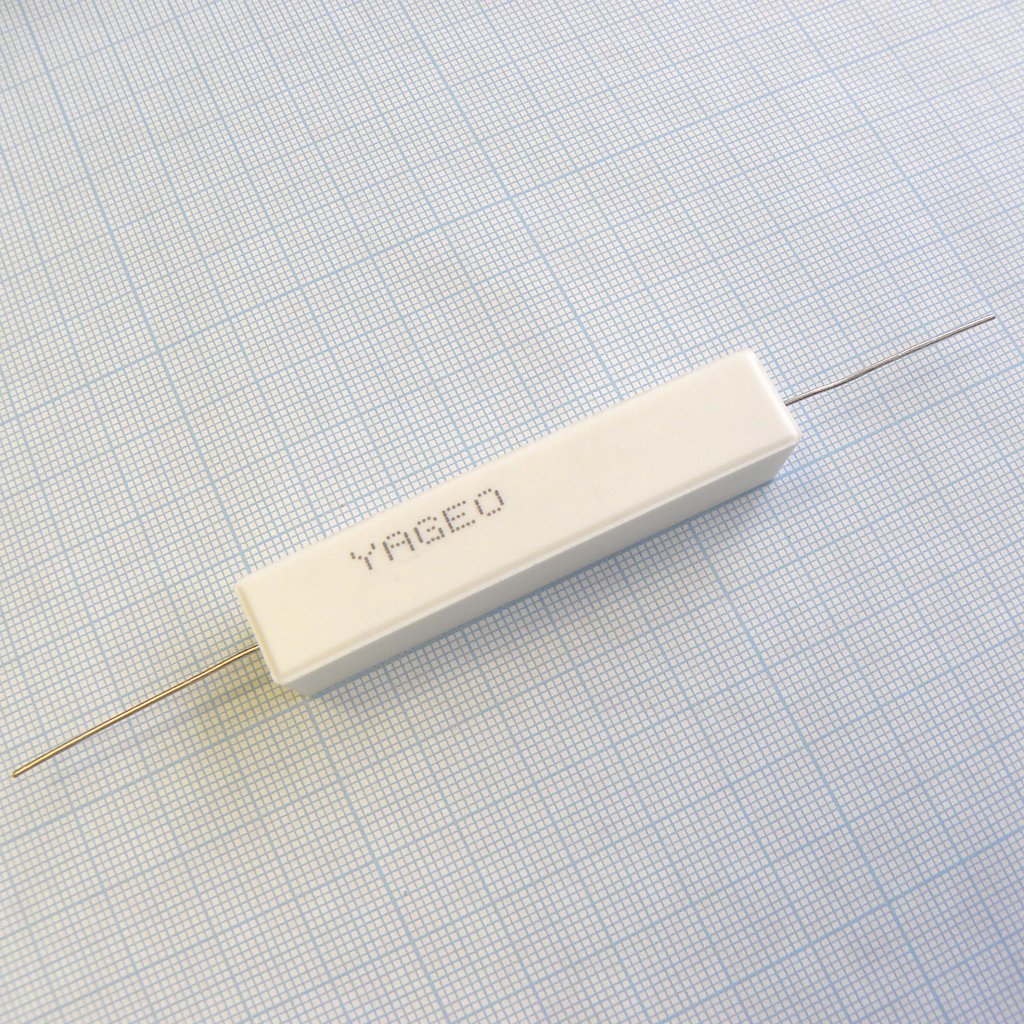

Резистор керамический цементный аксиальный (SQP) 25Вт 51кОм ±5%
У поставщика
У поставщиков
277 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:277 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 41,27 |
| от 18 | 40,15 |
| от 35 | 38,56 |
| от 100 | 36,25 |
| от 150 | 33,55 |
Описание
Резистор керамический цементный аксиальный Yageo серии SQP. Модель рассчитана на мощность 25 Вт при сопротивлении 51 кОм с допуском ±5%. Предназначен для цепей с высокими тепловыми нагрузками, где требуется отвод тепла через корпус. Обеспечивает стабильность параметров в импульсных и силовых схемах.
Технические характеристики
| Тип | Cement Resistor |
| Стиль | SQP25A |
| Серия | SQP |
| Корпус | Axial Lead |
| Монтаж | Выводной |
| Размеры | Ширина: 14.0±1.5mm; Высота: 13.0±1.5mm; Длина: 60±5.0mm; Диаметр вывода: 0.8±0.05mm |
| Сопротивление | 51kΩ |
| Паяемость | 235±5°C for 3±0.5 Sec. |
| Endurance at 70c | 70±2°C at RCWV for 1,000 Hr. |
| Power rating 25c | 25W |
| Power rating 40c | 10W |
| Мощн. при 70°C | 7W |
| Кратковременная перегрузка | 2.5 times RCWV for 5 Sec. |
| Термоциклирование | -55°C to +155°C (5 cycles) |
| Допуск сопротивления | ±5% |
| Примечание | SQP 25W 51K 5% |
| Сопр. изоляции | >1000MΩ |
| Макс. рабочее напряжение | 500V |
| Темп. коэф. | ±300ppm/°C |
| Тип упаковки | Bulk (россыпь) |
| Макс. напр. перегрузки | 1000V |
| Resistance range wirewound | 0.1Ω - 510Ω |
| Диап. раб. темп. | -55°C to +155°C |
| Испытательное напряжение изоляции | 1000V |
| Стойкость к теплу пайки | 260±3°C for 10±1 Sec. |
| Описание (англ.) | Cement Resistor Axial Lead Type, 25W, ±5%, ±300ppm/°C |
| Resistance range metal oxide film | 560Ω - 1MΩ |
| Мощность | 25 Вт |
| Допуск | 5 % |
