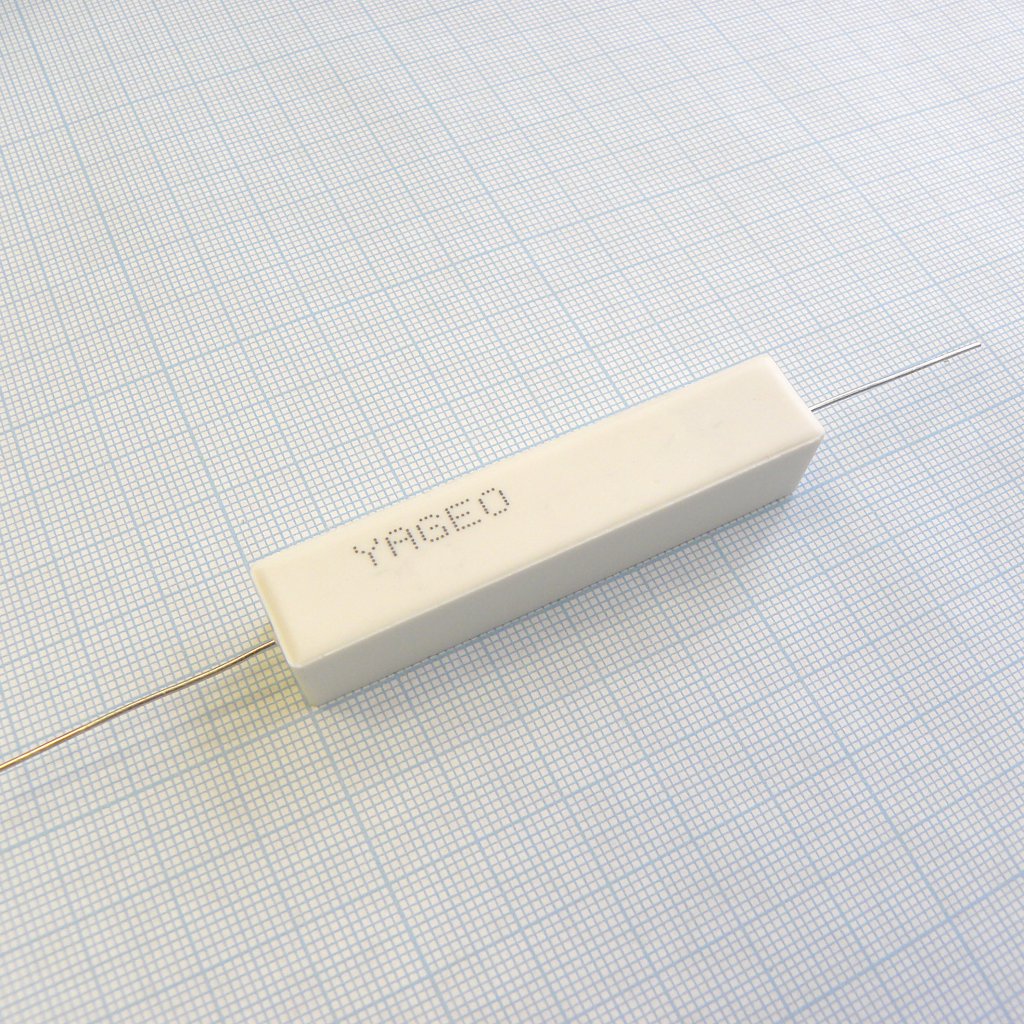

Резисторы постоянные SQP20AJB-47R
У поставщика
ПроизводительYageo
КатегорияРезисторы постоянные
У поставщиков
2 445 шт.
Норм. уп.: 30
Цены поставщиков
Склад 13
В наличии:1 387 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 41,64 |
| от 50 | 38,08 |
| от 150 | 35,16 |
| от 250 | 32,95 |
| от 450 | 31,30 |
Склад 39
В наличии:1 058 шт.
Срок поставки: до недели
Норм. уп.: 30
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,50 |
Описание
Это мощный проволочный резистор Yageo серии SQP с сопротивлением 47 Ом. Компонент предназначен для цепей с высокими токовыми нагрузками, обеспечивая стабильное рассеивание тепла. Применяется в блоках питания, преобразователях и промышленной автоматике для ограничения тока и деления напряжения.
Технические характеристики
| Тип | Cement Resistor |
| Стиль | Normal Style |
| Серия | SQP |
| Тип | Проволочный |
| Корпус | Axial Lead |
| Монтаж | Выводной |
| Размеры | Ширина: 12.5±1.0mm; Высота: 12.5±1.0mm; Длина: 60±5.0mm; Диаметр вывода: 0.8±0.05mm |
| Сопротивление | 47Ω |
| Допуск | 5 % |
| Endurance 70c | 70±2°C at RCWV for 1,000 Hr. |
| Паяемость | 235±5°C for 3±0.5 Sec. |
| Power rating 25c | 20W |
| Power rating 40c | 10W |
| Мощн. при 70°C | 7W |
| Мощность | 20 Вт |
| Макс. рабочее напряжение | 500V |
| Кратковременная перегрузка | 2.5 times RCWV for 5 Sec. |
| Термоциклирование | -55°C to +155°C (5 cycles) |
| Макс. перенапр. | 1000V |
| Рабочий диапазон температур | -55°C to +155°C |
| Допуск сопротивления | ±5% |
| Сопр. изоляции | >1000MΩ |
| Темп. коэф. | ±300ppm/°C |
| Voltage proof insulation | 1000V |
| Resistance range wirewound | 0.1Ω - 680Ω |
| Сопротивление | 47 Ом |
| Resistance range metal oxide | 750Ω - 1MΩ |
| Стойкость к теплу пайки | 260±3°C for 10±1 Sec. |
