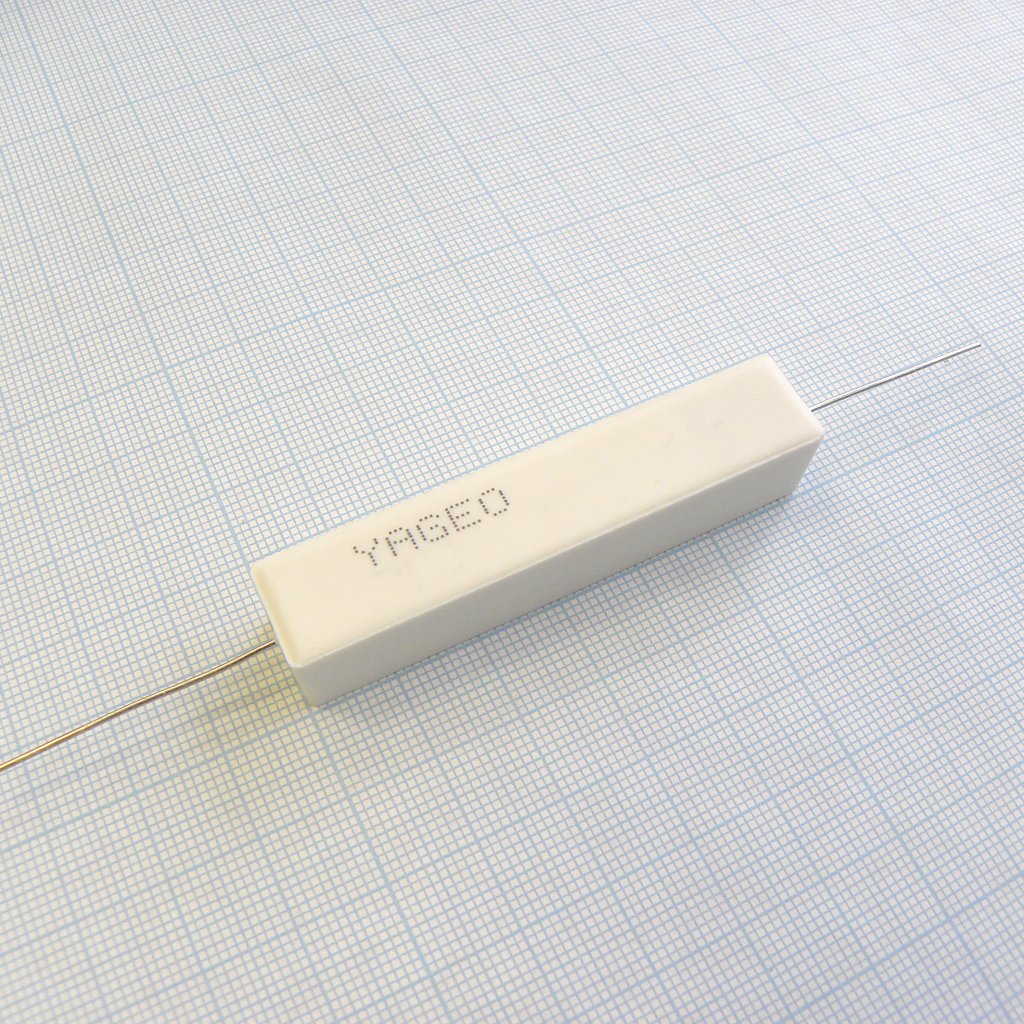

Резисторы постоянные SQP20AJB-1K2
У поставщика
ПроизводительYageo
КатегорияРезисторы постоянные
У поставщиков
94 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:91 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,77 |
| от 14 | 25,86 |
| от 25 | 24,59 |
| от 50 | 23,26 |
| от 100 | 21,95 |
Склад 12
В наличии:3 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 250 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 38,30 |
| от 25 | 37,26 |
| от 250 | 37,09 |
Описание
Резистор постоянный проволочный Yageo серии SQP20AJB-1K2. Компонент предназначен для цепей с повышенными требованиями к рассеиваемой мощности и устойчивости к импульсным нагрузкам. Отличается высокой надежностью и стабильностью параметров в широком диапазоне рабочих температур. Применяется в блоках питания, силовой электронике и промышленном оборудовании.
Технические характеристики
| Сопротивление | 1.2kΩ |
| Сопротивление | 1.2 кОм |
| Сопротивление (диапазон) | 1.2 |
| Сопротивление (значение) | 1.2 |
| Мощность | 20 Вт |
| Допуск | 5 % |
| Корпус | Axial Lead |
| Монтаж | Выводной |
| Макс. рабочее напряжение | 500V |
| ТКС | ±300ppm/°C |
| Тип | Cement Resistor |
| Стиль | Normal Style |
| Серия | SQP |
| Размеры | Ширина: 12.5±1.0mm; Высота: 12.5±1.0mm; Длина: 60±5.0mm; Диаметр вывода: 0.8±0.05mm |
| Endurance 70c | 70±2°C at RCWV for 1000 Hr. |
| Паяемость | 235±5°C for 3±0.5 Sec. |
| Arc resistance | Да |
| Стойкость к пламени | Да |
| Power rating 25c | 20W |
| Power rating 40c | 10W |
| Мощн. при 70°C | 7W |
| Self extinguishing | Да |
| Влагостойкость | Да |
| Кратковременная перегрузка | 2.5 times RCWV for 5 Sec. |
| Термоциклирование | -55°C to +155°C (5 cycles) |
| Макс. перенапр. | 1000V |
| Рабочий диапазон температур | -55°C to +155°C |
| Допуск сопротивления | ±5% |
| Сопр. изоляции | >1000MΩ |
| Влажное тепло (установившийся режим) | 40±2°C, 90-95% RH for 56 days |
| Periodic pulse overload | 4 times RCWV, 10000 cycles |
| Voltage proof insulation | 1000V |
| Resistance range wirewound | 0.1Ω - 680Ω |
| Robustness of terminations | ≥2.5kg (24.5N) |
| Resistance range metal oxide | 750Ω - 1MΩ |
| Стойкость к теплу пайки | 260±3°C for 10±1 Sec. |
| Единица измерения | кОм |
| Номинальная мощность, Вт | 20 |
