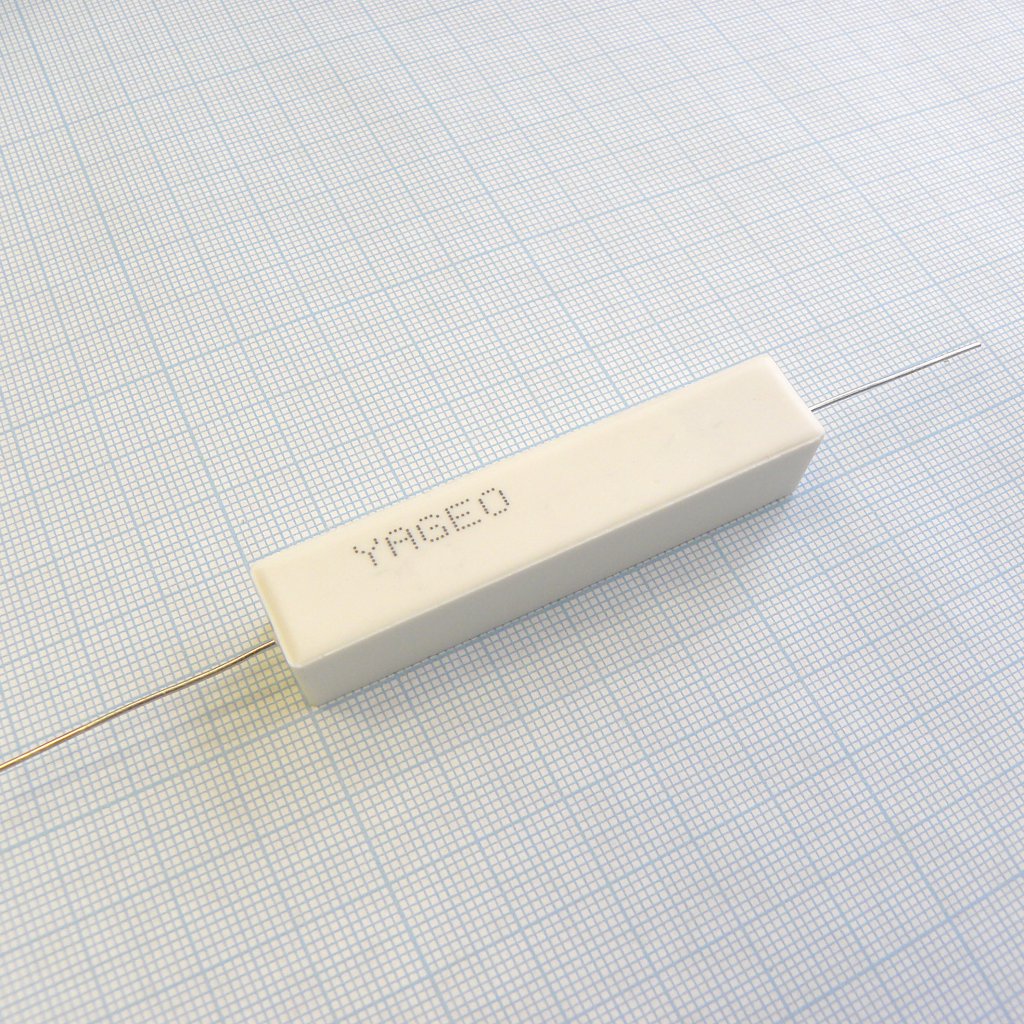

Резистор керамический цементный аксиальный (SQP) 20Вт 120Ом ±5%
У поставщика
У поставщиков
1 060 шт.
Норм. уп.: 60
Цены поставщиков
Склад 13
В наличии:1 060 шт
Срок поставки: до недели
Норм. уп.: 60
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 39,36 |
| от 60 | 35,95 |
| от 120 | 33,14 |
| от 240 | 31,02 |
| от 480 | 29,44 |
Описание
Резистор керамический цементный аксиальный SQP20AJB-120R от Yageo предназначен для цепей с высокими токовыми нагрузками. Модель рассчитана на мощность рассеивания 20 Вт и имеет сопротивление 120 Ом с допуском ±5%. Конструкция в цементном корпусе обеспечивает надёжное охлаждение и устойчивость к перегрузкам, что делает компонент подходящим для блоков питания и силовой электроники.
Технические характеристики
| Тип | Cement Resistor |
| Стиль | SQP20A |
| Серия | SQP |
| Корпус | SQP-20 |
| Монтаж | Выводной |
| Размеры | Ширина: 12.5±1.0mm; Высота: 12.5±1.0mm; Длина: 60±5.0mm; Диаметр вывода: 0.8±0.05mm |
| Сопротивление | 120Ω |
| Endurance 70c | 70±2°C at RCWV for 1000 Hr. |
| Паяемость | 235±5°C for 3±0.5 Sec. |
| Power rating 25c | 20W |
| Power rating 40c | 10W |
| Мощн. при 70°C | 7W |
| Макс. рабочее напряжение | 500V |
| Кратковременная перегрузка | 2.5 times RCWV for 5 Sec. |
| Термоциклирование | -55°C to +155°C, 5 cycles |
| Макс. перенапр. | 1000V |
| Рабочий диапазон температур | -55°C to +155°C |
| Допуск сопротивления | ±5% |
| Примечание | SQP 20W 120 5% |
| Сопр. изоляции | >1000MΩ |
| Темп. коэф. | ±300ppm/°C |
| Тип упаковки | Bulk (россыпь) |
| Voltage proof insulation | 1000V |
| Resistance range wirewound | 0.1Ω - 510Ω |
| Resistance range metal oxide | 560Ω - 1MΩ |
| Стойкость к теплу пайки | 260±3°C for 10±1 Sec. |
| Описание (англ.) | Cement Resistor Axial Lead Type, 20W, ±5%, ±300ppm/°C |
| Мощность | 20 Вт |
| Допуск | 5 % |
