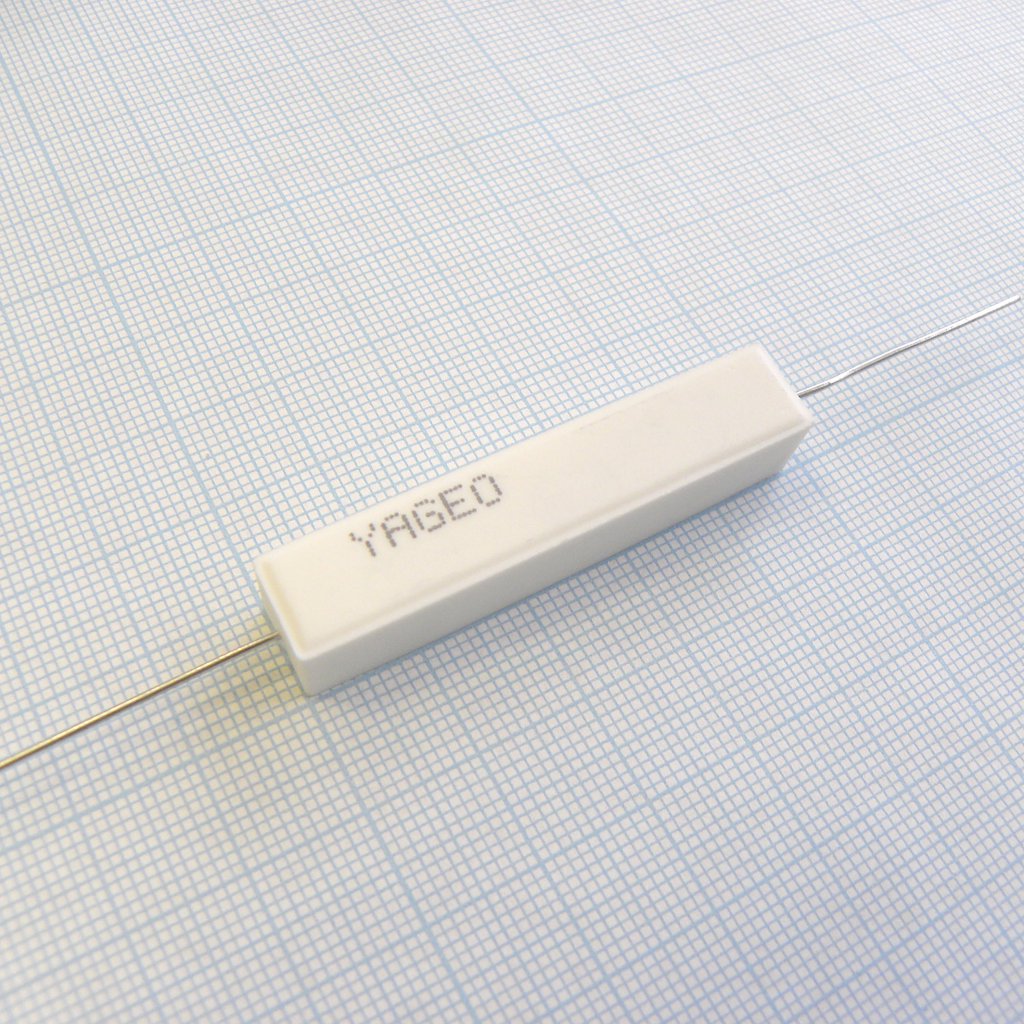

Резисторы постоянные SQP10AJB-33K
У поставщика
ПроизводительYageo
КатегорияРезисторы постоянные
У поставщиков
2 390 шт.
Норм. уп.: 36
Цены поставщиков
Склад 13
В наличии:2 383 шт
Срок поставки: до недели
Норм. уп.: 36
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 35,34 |
| от 72 | 32,18 |
| от 144 | 29,58 |
| от 252 | 27,62 |
| от 504 | 26,15 |
Склад 39
В наличии:7 шт.
Срок поставки: до недели
Норм. уп.: 36
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,68 |
| от 183 | 19,13 |
| от 304 | 17,68 |
| от 504 | 16,53 |
| от 842 | 15,72 |
Описание
Это постоянный проволочный резистор мощностью 10 Вт от производителя Yageo. Модель SQP10AJB-33K имеет сопротивление 33 кОм и выполнена в цементном корпусе прямоугольной формы. Компонент предназначен для цепей с высокими нагрузками, обеспечивает отвод тепла и устойчив к перегрузкам, что делает его пригодным для использования в блоках питания и силовой электронике.
Технические характеристики
| Сопротивление | 33kΩ |
| Сопротивление | 33 кОм |
| Мощность | 10 Вт |
| Допуск | 5 % |
| Корпус | Axial Lead |
| Монтаж | Выводной |
| Макс. рабочее напряжение | 500V |
| Тип | Cement Resistor |
| Стиль | Normal Style |
| Серия | SQP |
| Размеры | Ширина: 9.5±1.0mm; Высота: 9.0±1.0mm; Длина: 48±1.5mm; Диаметр вывода: 0.8±0.05mm |
| Endurance 70c | 70±2°C at RCWV for 1,000 Hr. |
| Паяемость | 235±5°C for 3±0.5 Sec. |
| Power rating 25c | 10W |
| Power rating 40c | 10W |
| Мощн. при 70°C | 10W |
| Кратковременная перегрузка | 2.5 times RCWV for 5 Sec. |
| Термоциклирование | -55°C to +155°C (5 cycles) |
| Макс. перенапр. | 1000V |
| Рабочий диапазон температур | -55°C to +155°C |
| Допуск сопротивления | ±5% |
| Сопр. изоляции | >1,000MΩ |
| Темп. коэф. | ±300ppm/°C |
| Voltage proof insulation | 1000V |
| Resistance range wirewound | 0.1Ω - 130Ω |
| Resistance range metal oxide | 150Ω - 1MΩ |
| Стойкость к теплу пайки | 260±3°C for 10±1 Sec. |
