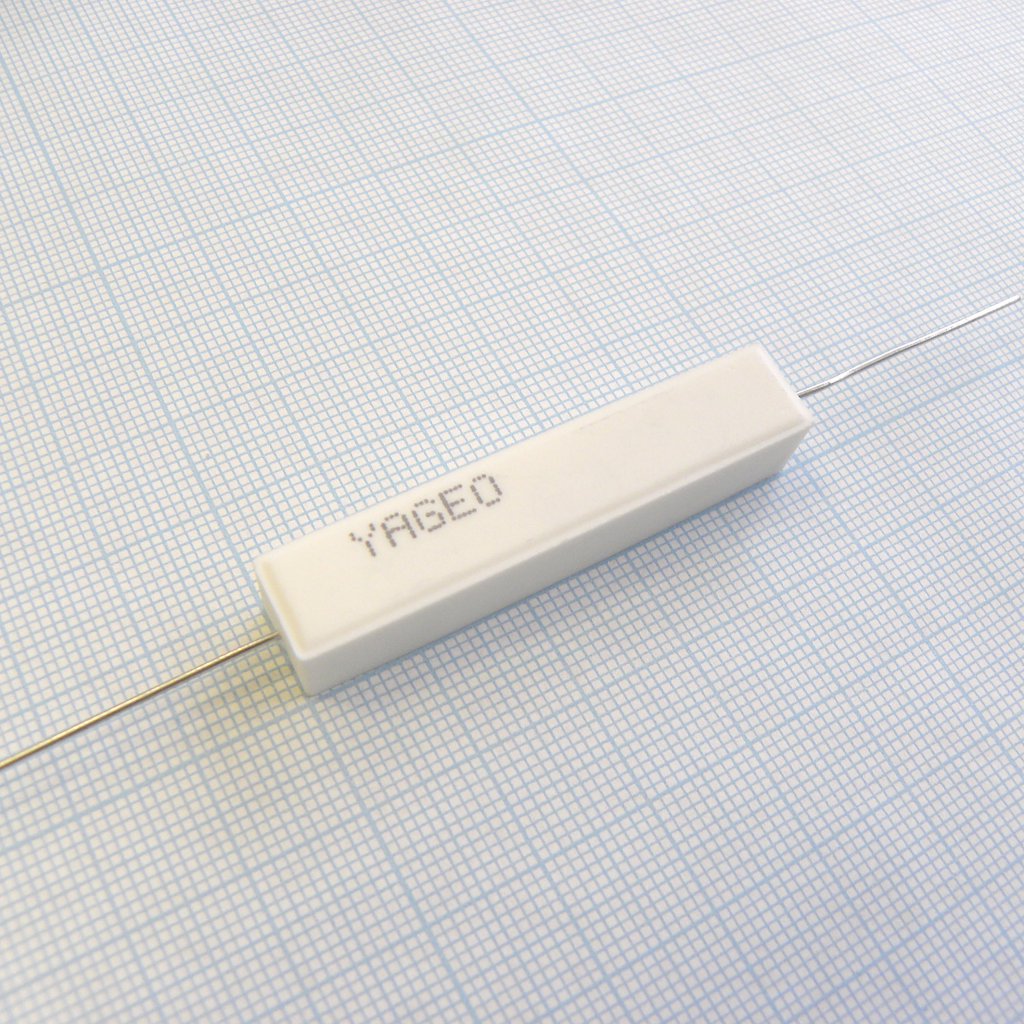

Резистор керамический цементный аксиальный (SQP) 10Вт 22кОм ±5%
У поставщика
У поставщиков
1 089 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:1 089 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,79 |
| от 55 | 21,95 |
| от 110 | 20,84 |
| от 219 | 19,49 |
| от 500 | 18,24 |
Описание
Резистор керамический цементный аксиальный от Yageo. Рассчитан на мощность 10 Вт, сопротивление 22 кОм с точностью ±5%. Выполнен в корпусе SQP-10 с аксиальными выводами. Подходит для цепей с высокими импульсными нагрузками в блоках питания и промышленной автоматике.
Технические характеристики
| Тип | Cement Resistor |
| Стиль | SQP10A |
| Серия | SQP |
| Корпус | Axial Lead |
| Монтаж | Выводной |
| Размеры | Ширина: 9.5±1.0mm; Высота: 9.0±1.0mm; Длина: 48±1.5mm; Диаметр вывода: 0.8±0.05mm |
| Сопротивление | 22kΩ |
| Паяемость | 235±5°C for 3±0.5 Sec. |
| Endurance at 70c | 70±2°C at RCWV for 1,000 Hr. |
| Power rating 25c | 10W |
| Power rating 40c | 10W |
| Мощн. при 70°C | 10W |
| Кратковременная перегрузка | 2.5 times RCWV for 5 Sec. |
| Термоциклирование | -55°C to +155°C (5 cycles) |
| Допуск сопротивления | ±5% |
| Примечание | SQP 10W 22K 5% |
| Сопр. изоляции | >1000MΩ |
| Макс. рабочее напряжение | 500V |
| Темп. коэф. | ±300ppm/°C |
| Тип упаковки | Bulk (россыпь) |
| Макс. напр. перегрузки | 1000V |
| Resistance range wirewound | 0.1Ω - 330Ω |
| Диап. раб. темп. | -55°C to +155°C |
| Испытательное напряжение изоляции | 1000V |
| Стойкость к теплу пайки | 260±3°C for 10±1 Sec. |
| Описание (англ.) | Cement Resistor Axial Lead Type, 10W, ±5%, ±300ppm/°C |
| Resistance range metal oxide film | 360Ω - 1MΩ |
| Мощность | 10 Вт |
| Допуск | 5 % |
