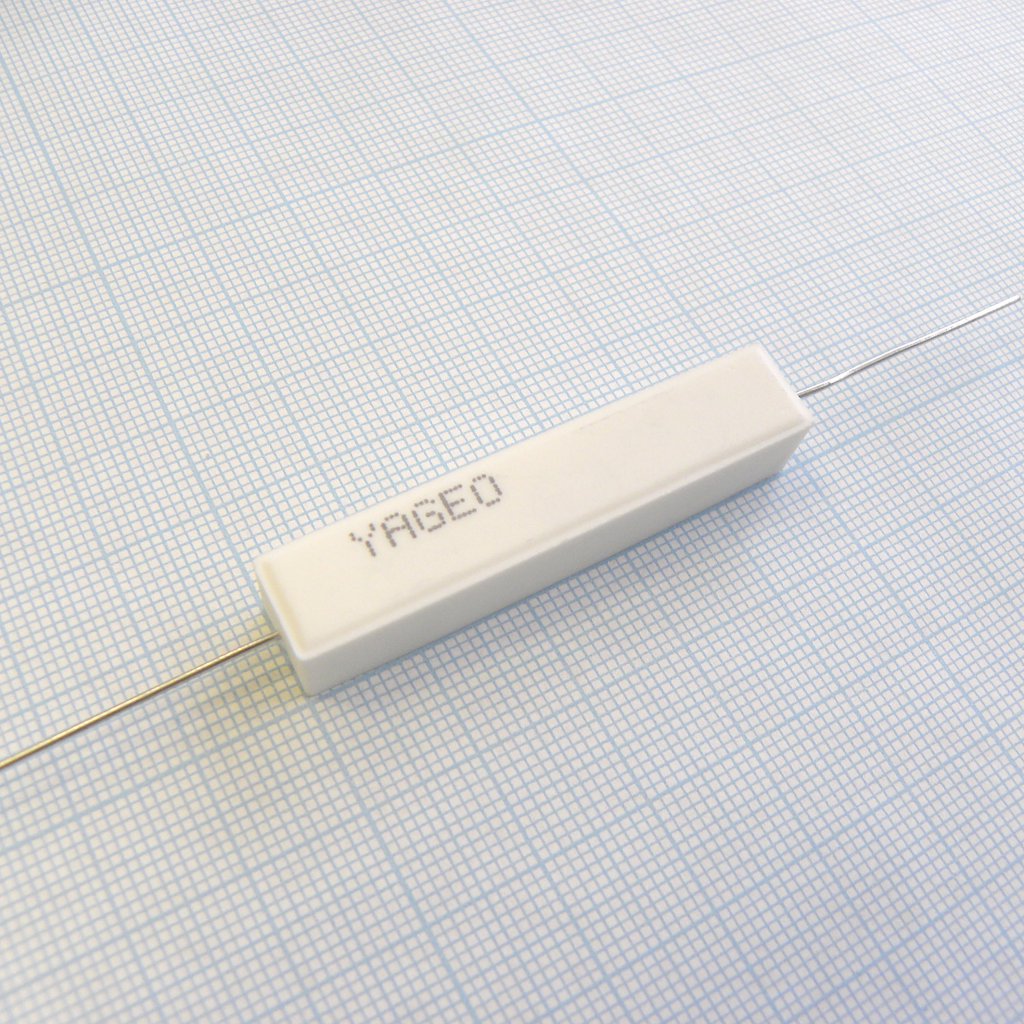

Резисторы постоянные SQP10AJB-10K
У поставщика
ПроизводительYageo
КатегорияРезисторы постоянные
У поставщиков
7 262 шт.
Норм. уп.: 36
Цены поставщиков
Склад 13
В наличии:5 594 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 33,79 |
| от 63 | 30,75 |
| от 125 | 28,27 |
| от 249 | 26,38 |
| от 500 | 24,97 |
Склад 39
В наличии:1 668 шт.
Срок поставки: до недели
Норм. уп.: 36
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,23 |
| от 190 | 18,70 |
| от 315 | 17,27 |
| от 522 | 16,13 |
| от 867 | 15,34 |
Описание
Резистор постоянный SQP10AJB-10K производства Yageo представляет собой мощный проволочный компонент в прямоугольном корпусе. Предназначен для цепей с высокими токовыми нагрузками, где требуется рассеивание значительной тепловой мощности. Отличается высокой надежностью и устойчивостью к импульсным перегрузкам, что делает его пригодным для использования в блоках питания, преобразователях и промышленной автоматике.
Технические характеристики
| Сопротивление | 10kΩ |
| Сопротивление | 10 кОм |
| Мощность | 10 Вт |
| Допуск | 5 % |
| Корпус | Axial Lead |
| Монтаж | Выводной |
| Макс. рабочее напряжение | 500V |
| Тип | Axial Lead Type Cement Resistor |
| Стиль | Normal Style |
| Серия | SQP |
| Размеры | Ширина: 9.5±1.0mm; Высота: 9.0±1.0mm; Длина: 48±1.5mm; Диаметр вывода: 0.8±0.05mm |
| Паяемость | 235±5°C for 3±0.5 Sec. |
| Испытательное напряжение | 1000V |
| Endurance at 70c | 70±2°C at RCWV for 1000 Hr. |
| Power rating 25c | 10W |
| Power rating 40c | 10W |
| Мощн. при 70°C | 7W |
| Кратковременная перегрузка | 2.5 times RCWV for 5 Sec. |
| Термоциклирование | -55°C to +155°C (5 cycles) |
| Допуск сопротивления | ±5% |
| Сопр. изоляции | >1000MΩ |
| Влажное тепло (установившийся режим) | 40±2°C, 90-95% RH for 56 days |
| Periodic pulse overload | 4 times RCWV 10000 cycles |
| Темп. коэф. | ±300ppm/°C |
| Макс. напр. перегрузки | 1000V |
| Resistance range wirewound | 0.05Ω - 330Ω |
| Robustness of terminations | ≥2.5kg (24.5N) |
| Диап. раб. темп. | -55°C to +155°C |
| Стойкость к теплу пайки | 260±3°C for 10±1 Sec. |
| Solvent resistance of marking | IPA for 5±0.5 Min. |
| Resistance range metal oxide film | 360Ω - 1MΩ |
