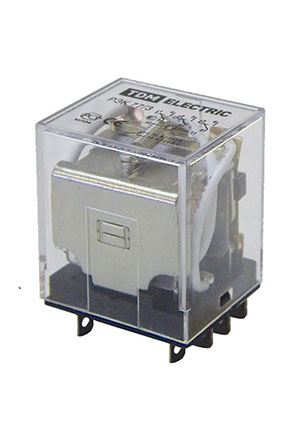

Реле SQ0701-0012
У поставщика
У поставщиков
2 шт.
Норм. уп.: 3
Цены поставщиков
Склад 12
В наличии:2 шт
Срок поставки: до недели
Норм. уп.: 3
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 264,32 |
| от 3 | 264,32 |
Описание
Электромагнитное реле TDM electric серии РЭК77/3 с тремя переключающими контактами. Работает от катушки 24 В DC с потреблением 0,9 Вт, время срабатывания и отпускания — 25 мс. Рассчитано на 100 000 циклов коммутации, контакты из серебро-кадмиевого сплава. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| Тип | intermediate relay |
| Серия | РЭК77/3 |
| Тип монтажа | socket (DIN-rail or panel mount) |
| Артикул | SQ0701-0012 |
| Ток катушки | 85 mA |
| Напряжение катушки | 24V DC |
| Форма контакта | 3PDT (3 changeover) |
| Время срабатывания | 25 ms |
| Время отпускания | 25 ms |
| Socket model | РРМ77/3 |
| Номин. контакта | 10 A |
| Operating time | 25ms |
| Silver content | 55 mg |
| Электрический ресурс | 100,000 cycles |
| Мех. ресурс | 10,000,000 cycles |
| Число полюсов | 3 |
| Release voltage | 10% of U_nom (2.4V) |
| Climate category | УХЛ4 |
| Материал контакта | AgCdO (silver-cadmium oxide) |
| Coil power active | 0.9 W |
| Степень защиты | IP40 |
| Socket voltage ac | 6-380V |
| Socket voltage dc | 5-110V |
| Сопр. контакта | 50 mΩ |
| Coil power apparent | 1.2 VA |
| Min operate voltage | 80% of Uc |
| Мин. напряжение отпускания | 10% of Uc (DC) |
| Конфигурация контактов | 3 changeover |
| Сопр. изоляции | 100 MΩ |
| Socket contact rating | 10A |
| Nominal contact current | 10A |
| Socket protection degree | IP20 |
| Minimum operating voltage | 80% of U_nom (19.2V) |
| Socket wire cross section | 0.75-2.5mm² |
| Breakdown voltage between contacts | 1000V |
| Breakdown voltage contacts to coil | 1500V |
| Dielectric strength contact to coil | 1500 V |
| Эл. прочность между контактами | 1000 V |
| Конфигурация контактов | 3 Form C (3 переключающих контакта) |
| Катушка: напряжение срабатывания,В | 24 |
