Линейный стабилизатор с низким падением напряжения положительной полярности, 5 В, 0.5 А
У поставщика
ПроизводительMaxLinear
КатегорияМикросхемы
У поставщиков
731 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:731 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,41 |
| от 92 | 20,18 |
| от 184 | 18,34 |
| от 367 | 16,94 |
| от 734 | 15,90 |
Описание

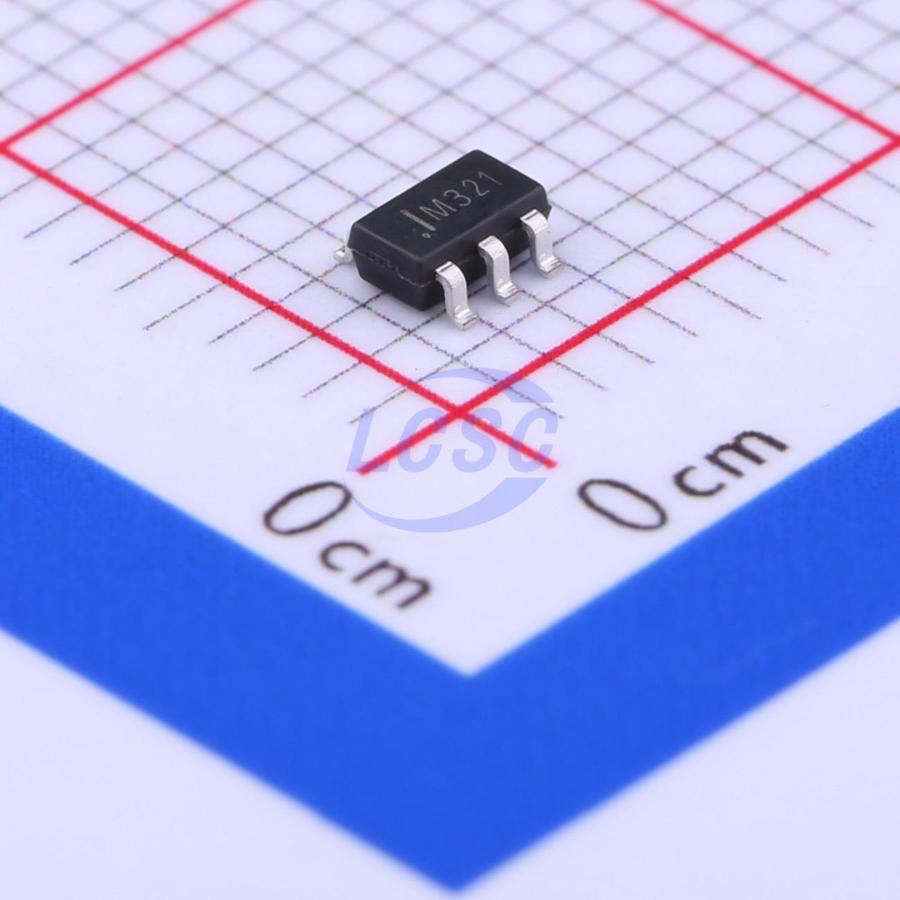

Линейный стабилизатор MaxLinear SPX3819M5-L-5-0/TR — это LDO-регулятор положительной полярности. Обеспечивает стабильное выходное напряжение 5 В при токе до 0,5 А, выпускается в компактном корпусе SOT-23-5. Работает в расширенном диапазоне температур от -40 до +125 °C. Подходит для применения в промышленной автоматике, портативных устройствах и бытовой электронике.
Технические характеристики
| Тип | Positive voltage regulator, LDO |
| Корпус | SOT-23-5 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Adjustable | No (fixed 5V) |
| Выходной шум | 40µVRMS (with bypass cap, 10Hz-100kHz) |
| Корпус | SOT-23-5 |
| Ограничение тока | 800mA typ, 950mA max |
| Рейтинг ЭСР HBM | 1kV |
| Вых. ток | 500mA |
| Вых. напряжение | 5V |
| Падение напряжения | 340mV typ, 550mV max (at 500mA) |
| Рег. линии | 0.04%/V typ, 0.2%/V max |
| Рег. нагрузки | 0.05% typ, 0.4% max |
| Подавление пульсаций | 70dB typ |
| Ток отключения | 0.05µA min, 3µA typ |
| Количество выводов корпуса | 5 |
| Ток покоя | 90µA typ (no load) |
| Capacitance bypass | 10nF recommended |
| Capacitance output | 1µF min (ceramic recommended) |
| Enable voltage low | max 0.4V |
| Ground pin current | 90µA (IL=100µA), 250µA (IL=50mA), 1.0mA (IL=150mA), 6.5mA (IL=500mA) typ |
| Enable voltage high | min 2.0V |
| Диап. вх. напр. | 2.5V to 16V |
| Logic compatible enable | Да |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Допуск вых. напр. | ±1% (25°C), ±2% (full temp) |
| Диап. темп. хр. | -65°C to +150°C |
| Reverse battery protection | Да |
| Диап. раб. темп. | -40°C to +125°C (junction) |
| Описание (англ.) | IC REG LDO 5V 0.5A SOT23-5 |
| Рабочая температура | -40В°C ~ 125В°C |
| Output voltage temperature coefficient | 57 ppm/°C typ |
| Термосопротивление переход-среда | 191°C/W (SOT-23-5) |
