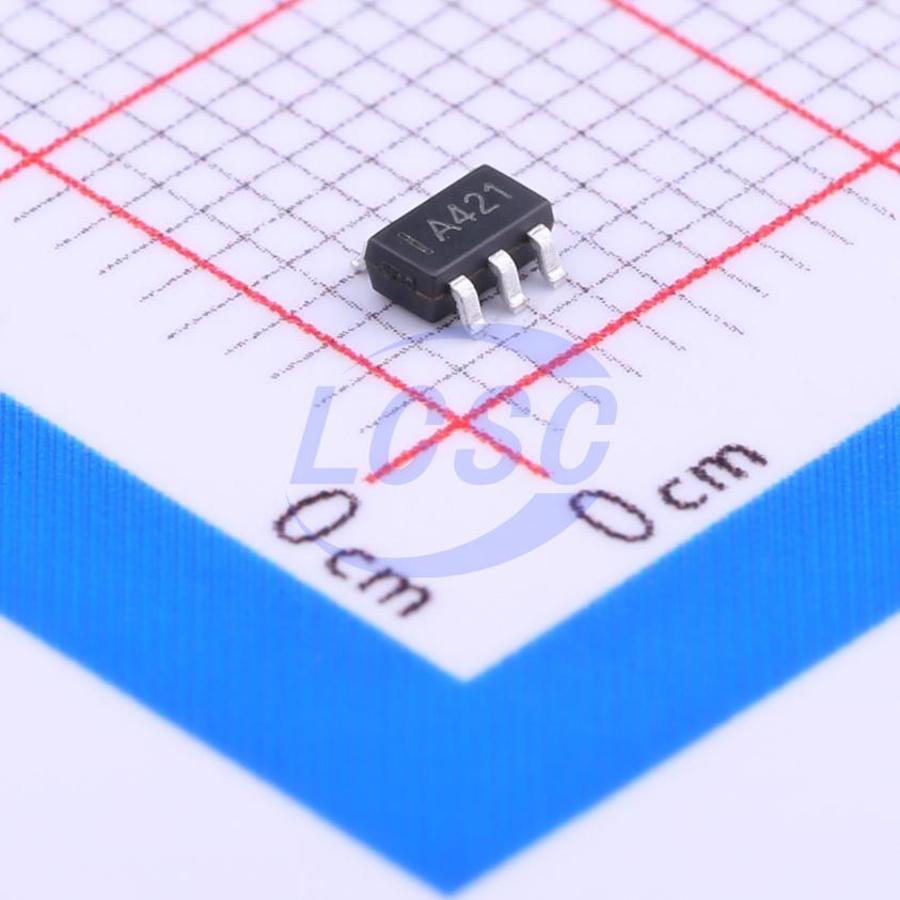

Линейный стабилизатор с низким падением напряжения 1.2В 500мА
У поставщика
ПроизводительMaxLinear
КатегорияМикросхемы
У поставщиков
545 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:545 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,54 |
| от 91 | 20,31 |
| от 181 | 18,47 |
| от 361 | 17,07 |
| от 722 | 16,02 |
Описание
Линейный стабилизатор с низким падением напряжения от MaxLinear. Обеспечивает фиксированное выходное напряжение 1,2 В при токе до 500 мА в компактном корпусе SOT-23-5. Работает в широком диапазоне температур от -40 до +125 °C. Подходит для питания чувствительных узлов в промышленной автоматике и портативных устройствах.
Технические характеристики
| Тип | LDO voltage regulator |
| Корпус | SOT-23-5 |
| Особенности | low dropout, low noise, high accuracy, reverse battery protection, current limit, thermal shutdown |
| Тип монтажа | SMD |
| Артикул | SPX3819M5-L-1-2/TR |
| Выходной шум | 40µV RMS (10Hz-100kHz, with bypass cap) |
| Корпус | SOT-23-5 |
| Ограничение тока | 950mA typical |
| Рейтинг ЭСР HBM | 1kV |
| Вых. напряжение | 1.2V |
| Падение напряжения | 340mV at 500mA |
| Рег. линии | 0.04%/V typical |
| Рег. нагрузки | 0.05% typical |
| Блокировочный конд. | 10nF (to BP pin for low noise) |
| Enable logic low | 0.4V max |
| Подавление пульсаций | 70dB |
| Тепловая защита | Да |
| Enable logic high | 2.0V min |
| Макс. вх. напр. | 16V |
| Мин. входное напряжение | 2.5V |
| Ток покоя | 90µA typical |
| Ground pin current | 800µA at 100mA load typical |
| Макс. вых. ток | 500mA |
| Enable input current | 0.01µA typical (low), 3µA typical (high) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Допуск вых. напр. | ±1% (25°C), ±2% (full temp) |
| Output capacitor required | 1µF typical (ceramic or tantalum) |
| Диап. темп. хр. | -65°C to +150°C |
| Reverse battery protection | Да |
| Thermal resistance sot23 5 | 191°C/W |
| Диап. раб. темп. | -40°C to +125°C |
| Описание (англ.) | IC REG LDO 1.2V 0.5A SOT23-5 |
| Рабочая температура | -40В°C ~ 125В°C |
