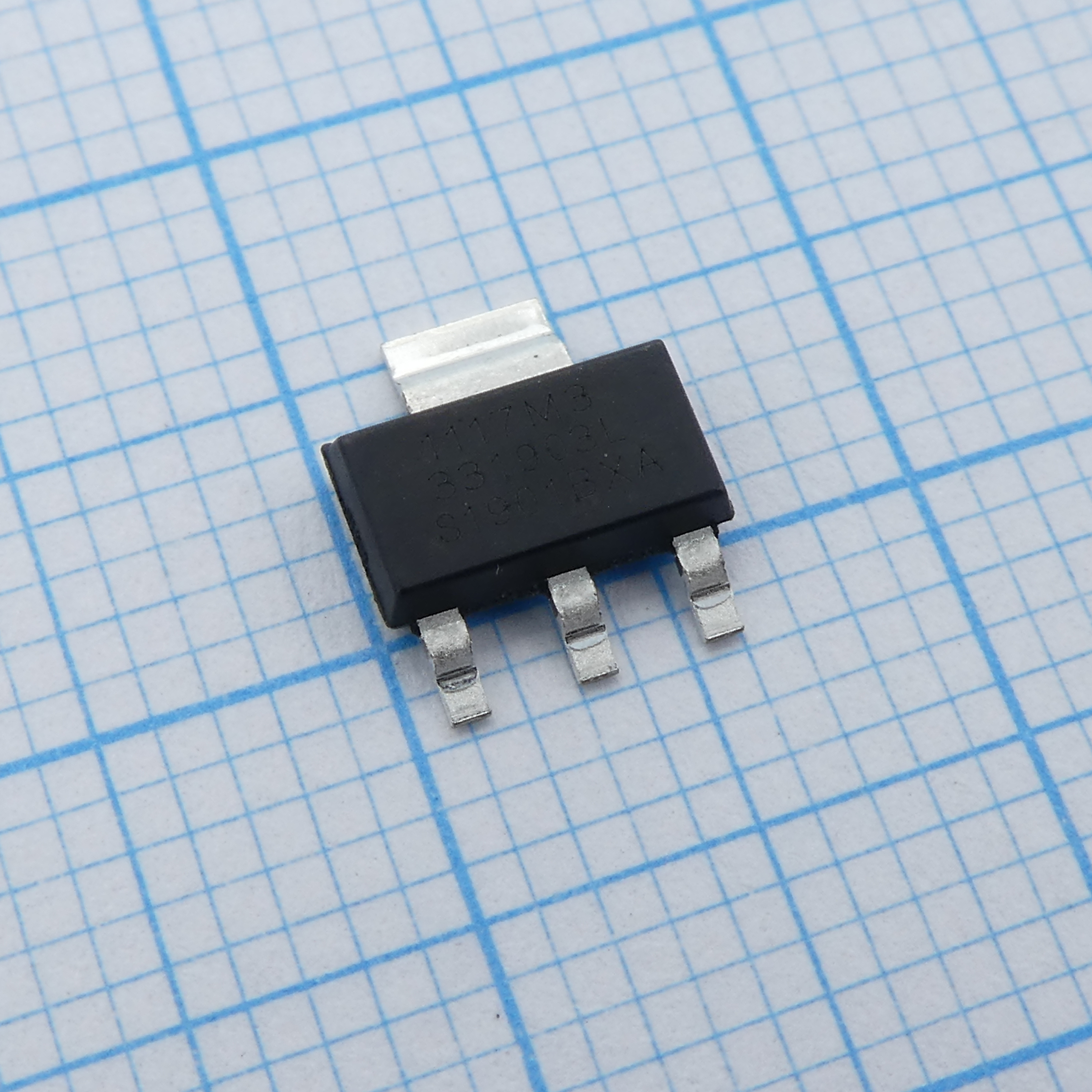

МИКРОСХЕМЫ SPX1117M3-L-3-3/TR, Линейный регулятор напряжения MaxLinear положительной полярности, 3.3 В, 0.8 А, корпус SOT-223-3
У поставщика
ПроизводительMaxLinear
КатегорияЛинейные регуляторы
У поставщиков
5 830 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:4 030 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 42 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,84 |
| от 201 | 15,17 |
| от 401 | 13,85 |
| от 802 | 12,71 |
| от 1 603 | 11,96 |
Склад 15
В наличии:1 800 шт
Срок поставки: до 10 дн.
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 11,78 |
Описание
Линейный стабилизатор напряжения положительной полярности от MaxLinear. Модель SPX1117M3-L-3-3/TR обеспечивает фиксированное выходное напряжение 3.3 В при токе до 0.8 А. Компонент выполнен в компактном корпусе SOT-223-3 и предназначен для построения простых и надежных источников питания в различной электронной аппаратуре.
Технические характеристики
| Тип | LDO |
| Ток, А | 0.8 А |
| Маркировка | J 33YYWWL |
| Корпус | SOT223-3 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Кол-во выводов | 3 |
| Описание | 800mA Low Dropout Voltage Regulator |
| Артикул | SPX1117M3-L-3-3/TR |
| Применение | Desktop PC Servers, Graphic/Video Cards, Industrial Equipments, Power Supplies |
| Производитель | Exar Corporation |
| Рейтинг ЭСР HBM | 2kV |
| Вых. напряжение | 3.3V |
| Соотв. RoHS | Да |
| Падение напряжения | 1.1V |
| Рег. линии | 3mV |
| Рег. нагрузки | 6mV |
| Количество в упаковке | 2.5K/Tape & Reel |
| Подавление пульсаций | 60dB |
| Rms output noise | 0.003% |
| Макс. ток ограничения | 2.0A |
| Мин. ток ограничения | 1.0A |
| Current limit typ | 1.5A |
| Рассеиваемая мощность | Internally Limited |
| Ток покоя | 5mA |
| Опорное напряжение | 1.250V |
| Adjust pin current | 50µA |
| Макс. вых. ток | 800mA |
| Макс. выходное напряжение | 3.366V |
| Мин. вых. напряжение | 3.234V |
| Терморегулирование | 0.01%/W |
| Dropout voltage max | 1.3V |
| Макс. регулировка линии | 7mV |
| Макс. регулировка нагрузки | 12mV |
| Долговременная стабильность | 0.03% |
| Пиковый выходной ток | 1A |
| Мин. выходной конденсатор | 2.2µF |
| Ripple rejection typ | 75dB |
| Напряжение, В | 3.3 В |
| Тип выходного конденсатора | Tantalum or Ceramic |
| Макс. ток покоя | 10mA |
| Макс. опорное напряжение | 1.270V |
| Мин. опорное напряжение | 1.225V |
| Adjust pin current max | 120µA |
| Thermal regulation max | 0.1%/W |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Input supply voltage max | 20V |
| Output capacitor esr max | 0.5Ω |
| Допуск вых. напр. | ±2% |
| Dropout voltage conditions | IOUT=800mA |
| Температура пайки выводов | 260°C |
| Input to output voltage max | 18.8V |
| Ripple rejection conditions | f=120Hz, (VIN-VOUT)=2V, VRIPPLE=1VPP |
| Rms output noise conditions | 10Hz≤f≤10kHz, % of VOUT |
| Рекомендуемый выходной конденсатор | 10µF |
| Long term stability conditions | 125°C, 1000Hrs |
| Макс. темп. перехода | +125°C |
| Мин. темп. перехода | -40°C |
| Output voltage temperature stability | 0.3% |
| Lead temperature soldering conditions | 5 sec |
