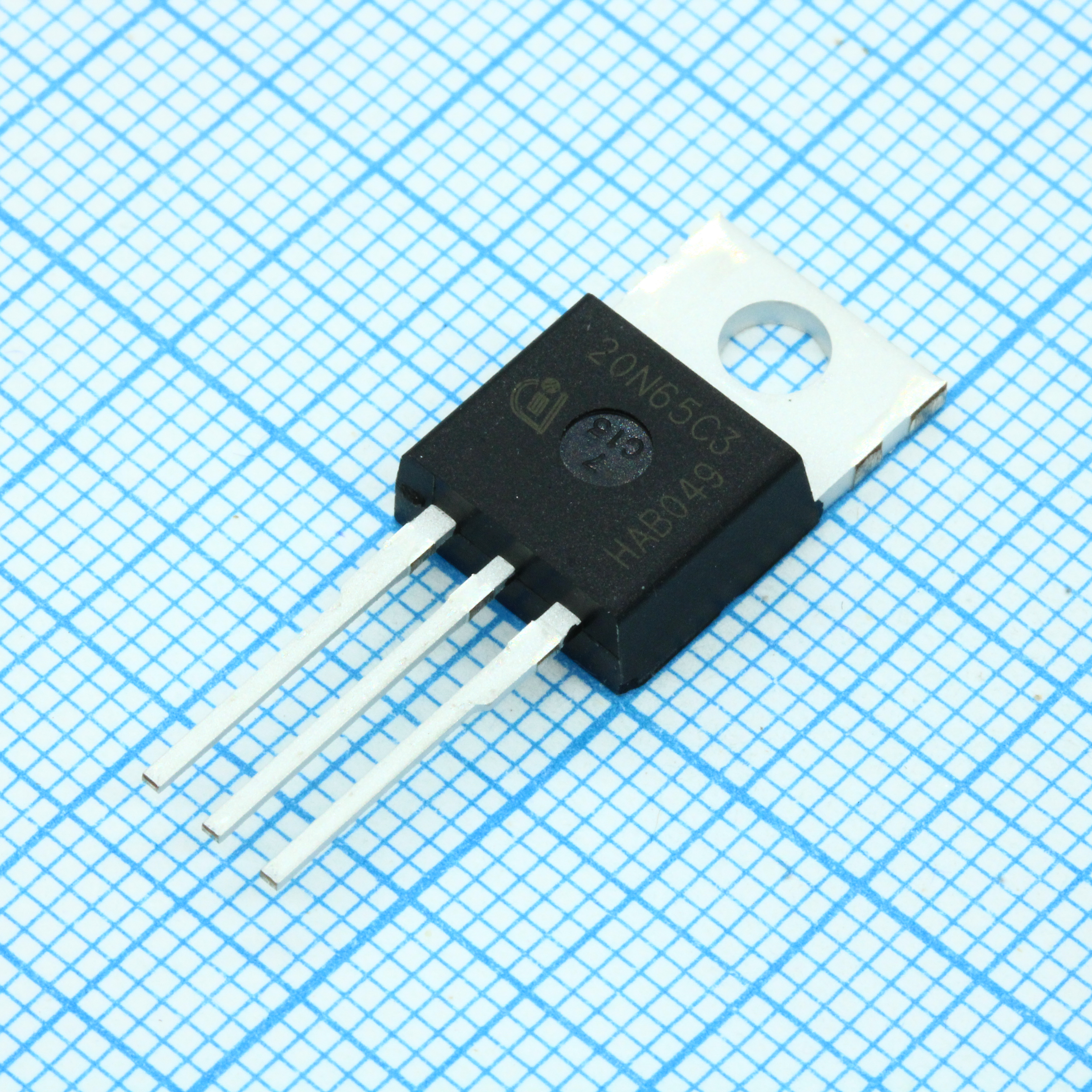

Транзистор SPP20N65C3XKSA1
У поставщика
У поставщиков
26 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:26 шт
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 828,01 |
| от 2 | 819,11 |
| от 4 | 808,13 |
| от 8 | 793,76 |
| от 15 | 773,58 |
Описание
Транзистор SPP20N65C3XKSA1 от Infineon — мощный полевой MOSFET с каналом N-типа, выполненный по технологии CoolMOS™ C3. Компонент предназначен для высоковольтных импульсных источников питания и силовой электроники, обеспечивая низкое сопротивление открытого канала и высокую эффективность переключения. Отличается повышенной устойчивостью к лавинному пробою и оптимизирован для работы в жестких условиях.
Технические характеристики
| Корпус | PG-TO220 |
| Тип монтажа | THT |
| Dv/dt max | 50V/ns |
| Время нарастания | 5ns |
| Макс. время спада | 12ns |
| Тип. время спада | 4.5ns |
| Вх. емкость | 2400pF |
| Рассеиваемая мощность | 208W |
| Выходная емкость | 780pF |
| Время задержки включения | 10ns |
| Gate plateau voltage | 5.5V |
| Gate to drain charge | 33nC |
| Импульсный ток стока | 62.1A |
| Transconductance typ | 17.5S |
| Gate charge total max | 114nC |
| Gate charge total typ | 87nC |
| Gate input resistance | 0.54Ω |
| Gate to source charge | 11nC |
| Температура пайки | 260°C |
| Напряжение затвор-исток макс. | ±20V |
| Заряд обратного восстановления | 11µC |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Макс. время выключения | 100ns |
| Время задержки выкл. тип. | 67ns |
| Макс. напряжение сток-исток | 650V |
| Макс. раб. темп. | 150°C |
| Мин. раб. темп. | -55°C |
| Макс. время обрат. восстановления | 800ns |
| Тип. время восст. | 500ns |
| Gate source voltage ac max | ±30V |
| Пороговое напряжение затвора макс. | 3.9V |
| Пороговое напряжение затвора мин. | 2.1V |
| Тип. пороговое Uзи | 3V |
| Avalanche current repetitive | 7A |
| Длительный ток стока 25°C | 20.7A |
| Inverse diode pulsed current | 62.1A |
| Обратная проходная емкость | 50pF |
| Avalanche energy single pulse | 690mJ |
| Непрерывный ток стока 100°C | 13.1A |
| Peak reverse recovery current | 70A |
| Макс. Rси вкл. | 0.19Ω |
| Drain source on resistance typ | 0.16Ω |
| Inverse diode continuous current | 20.7A |
| Inverse diode forward voltage max | 1.2V |
| Inverse diode forward voltage typ | 1V |
| Drain source on resistance 150c typ | 0.43Ω |
| Thermal resistance junction case max | 0.6K/W |
| Thermal resistance junction ambient max | 62K/W |
| Effective output capacitance time related | 160pF |
| Effective output capacitance energy related | 83pF |
