Контакты SPHD-002T-P0.5
У поставщика
У поставщиков
164 442 шт.
Норм. уп.: 8000
Цены поставщиков
Склад 39
В наличии:108 439 шт.
Срок поставки: до недели
Норм. уп.: 8000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,40 |
| от 2 589 | 1,11 |
| от 4 439 | 0,96 |
| от 7 398 | 0,84 |
| от 12 207 | 0,75 |
Склад 13
В наличии:56 003 шт
Срок поставки: до недели
Норм. уп.: 8000
Минимальная партия: 410 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,69 |
| от 1 607 | 1,35 |
| от 3 214 | 1,07 |
| от 8 000 | 0,89 |
| от 16 000 | 0,79 |
Описание

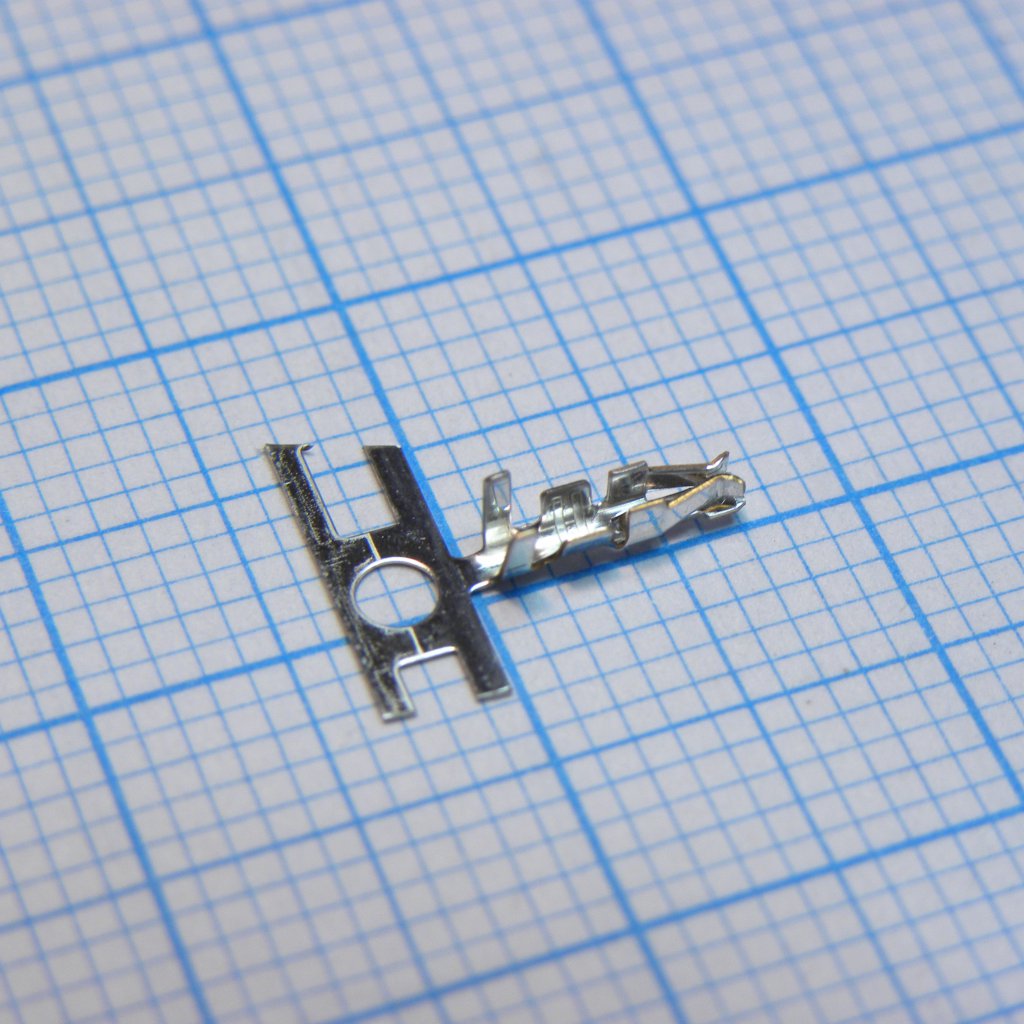

Контакты SPHD-002T-P0.5 от JST представляют собой обжатые контактные элементы для разъемов серии SPHD. Предназначены для использования с проводами определенного сечения, обеспечивая надежное электрическое соединение в компактных корпусах. Применяются в кабельных сборках для передачи сигналов и питания в бытовой электронике и промышленных устройствах.
Технические характеристики
| RoHS | Да |
| Тип | Crimp terminal |
| Модель | SPHD-002T-P0.5 |
| Шаг | 2.0 mm |
| Серия | PHD |
| Тип | контакт |
| Шаг | 0.5 мм |
| Покрытие | tin-plated (reflow treatment) |
| Материал | Phosphor bronze, tin-plated (reflow treatment) |
| Тип монтажа | обжимной |
| Шаг, мм | 2.0 |
| Компонент | SPHD-002T-P0.5 |
| Упаковка | Reel, 8000 pcs |
| Размеры | 6.5 mm x 2.85 mm x 1.3 mm |
| Монтаж | Выводной |
| Размеры мм | 6.5 x 2.85 x 1.3 |
| Кол-во в упак. | 8000 |
| UL признан | E60389 |
| Сечение провода AWG | 28 to 24 |
| Applicable awg | 28-24 |
| Тип разъема | 2.0mm pitch disconnectable crimp style wire-to-board connector |
| Ном. ток | 3A AC/DC (AWG #22) |
| Ном. напряжение | 250V AC/DC |
| Диаметр вывода | 0.7 |
| Соответствие RoHS2 | Да |
| Соответствие RoHS | Да |
| Серия разъема | PHD |
| Insulation od mm | 0.9-1.5 |
| Толщина платы, мм | 1.6 |
| Кол-во на катушке | 8000 |
| Темп. диапазон | -25°C to +85°C |
| Сечение провода | 0.08 to 0.21 mm² |
| Applicable wire awg | 28 to 24 |
| Insulation od range | 0.9 to 1.5 mm |
| Выдерживаемое напряжение | 800 VAC/minute |
| Сопр. изоляции | 1000 MΩ min |
| Applicable pcb thickness | 1.6 mm |
| Applicable wire area mm2 | 0.08 to 0.21 |
| Applicable wire size mm2 | 0.08-0.21 |
| Начальное сопротивление контакта | 10 mΩ max |
| Contact resistance after test | 20 mΩ max |
| Кол-во контактов | 2 |
| Contact resistance after environmental | 20 mΩ max |
| Contact resistance after environmental tests | 20mΩ max |
