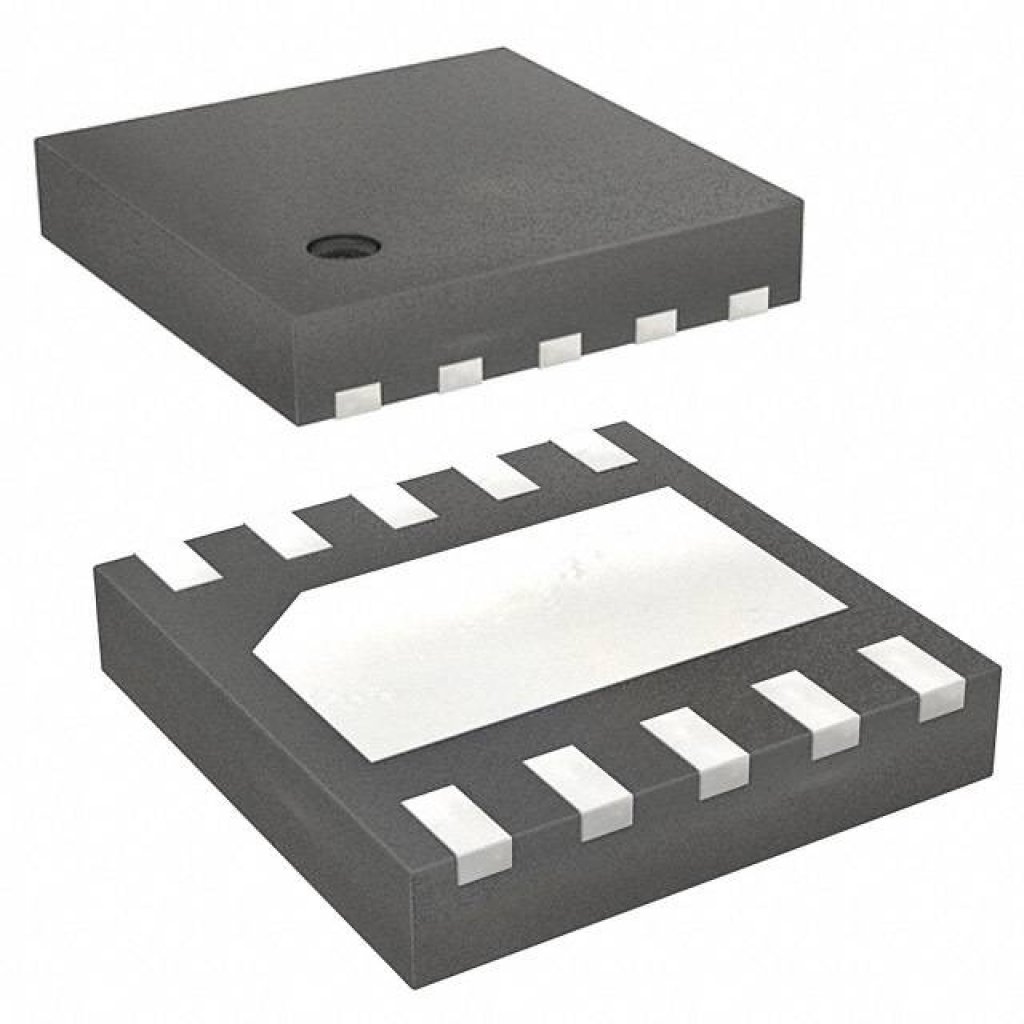

TVS-диоды SP4042-02UTG
У поставщика
ПроизводительLITTELFUSE
КатегорияСупрессоры
У поставщиков
1 293 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:1 293 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 64,21 |
Описание
SP4042-02UTG — это двухканальный TVS-диод (супрессор переходных напряжений) от Littelfuse, предназначенный для защиты высокоскоростных интерфейсов передачи данных. Компонент выполнен в компактном корпусе для поверхностного монтажа и обеспечивает низкую ёмкость, что позволяет использовать его в цепях USB, HDMI и других линиях без искажения сигнала. Устройство эффективно подавляет электростатические разряды и перенапряжения, соответствуя стандартам IEC 61000-4-2.
Технические характеристики
| RoHS | Да |
| Тип | TVS Diode Array |
| Green | Да |
| Высота | 0.45-0.55mm |
| Серия | SP4042 |
| ЭСР воздух | ±30kV |
| Корпус | 10-uDFN (2.6x2.6) |
| Каналы | 2 |
| Тип монтажа | SMD |
| Описание | 3.3V Diode Array, 2 channels, lightning surge protection |
| ЭСР контакт | ±30kV |
| Артикул | SP4042-02UTG |
| Part marking | A2*2 |
| Материал корпуса | Molded Epoxy |
| Материал выводов | Медный сплав |
| Высота корпуса | 0.45-0.55mm |
| Capacitance io io | 5.5pF typ, 12pF max |
| Snap back voltage | 2.8V |
| Capacitance io gnd | 11pF typ, 25pF max |
| Eft current 5 50ns | 40A |
| Min order quantity | 3000 |
| Количество каналов | 2 |
| Размеры упаковки | 2.6x2.6mm |
| Класс горючести | UL 94 V-0 |
| Snap back voltage typ | 2.8V |
| Soldering time at peak | 20-40 seconds |
| Peak pulse power 2 10us | 2500W |
| Обратный ток утечки | 0.1µA max at 3.3V |
| Lead free rohs compliant | Да |
| Обратное напряжение | 3.3V |
| Clamp voltage line to gnd | 17V typ, 22V max |
| Esd withstand voltage air | ±30kV |
| Peak pulse current 2 10us | 120A |
| Peak pulse current 8 20us | 95A |
| Обратное пробивное напряжение | 3.5V (min) |
| Диап. темп. хр. | -55 to 150°C |
| Clamp voltage line to line | 22V typ, 25V max |
| Пиковая температура пайки | 260°C |
| Capacitance line to gnd max | 25pF |
| Capacitance line to gnd typ | 11pF |
| Диап. раб. темп. | -40 to 85°C |
| Reverse leakage current max | 0.1µA |
| Capacitance line to line max | 12pF |
| Capacitance line to line typ | 5.5pF |
| Макс. температура перехода | 150°C |
| Clamp voltage line to gnd max | 22V |
| Clamp voltage line to gnd typ | 17V |
| Esd withstand voltage contact | ±30kV |
| Reverse breakdown voltage min | 3.5V |
| Clamp voltage line to line max | 25V |
| Clamp voltage line to line typ | 22V |
| Dynamic resistance line to gnd | 0.05Ω |
| Dynamic resistance line to line | 0.15Ω |
| Напряжение пробоя | 5.0 В |
| Рабочее напряжение | 3.3 В |
| Напряжение ограничения | 8.0 В |
