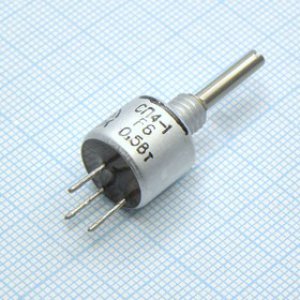

Резистор переменный подстроечный непроволочный 100кОм 0.5Вт ±20%
У поставщика
ПроизводительРезистор
КатегорияРезисторы подстроечные
У поставщиков
3 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:3 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 304,78 |
| от 5 | 300,97 |
| от 9 | 296,19 |
| от 18 | 289,80 |
| от 35 | 280,92 |
Описание
Резистор переменный подстроечный непроволочный типа СП4-1а от производителя «Резистор» предназначен для точной подстройки сопротивления в электрических цепях. Номинальное сопротивление данной модели составляет 100 кОм при мощности рассеивания 0,5 Вт. Допуск отклонения от номинала — ±20%, что характерно для подстроечных компонентов общего применения. Используется в радиоэлектронной аппаратуре для регулировки режимов работы схем.
Технические характеристики
| Масса | 6.0 г, 6.3 г, 6.5 г, 7.0 г |
| Тип | регулировочный |
| Модель | СП4-1А |
| Длина | 12±0.55 мм, 16±0.55 мм, 20±0.65 мм, 25±0.65 мм |
| Серия | СП4-1 |
| Тип монтажа | Выводной |
| Shaft end | ВС-2 ГОСТ 4907 |
| Уровень шума | 5 мкВ/В |
| Длина вала | ВС2-12, ВС2-16, ВС2-20, ВС2-25 |
| Nominal power | 0.5Вт |
| Specification | ОЖО.468.365 ТУ, ОЖО.468.045 ТУ |
| Тип компонента | Переменный непроволочный резистор |
| Min shelf life | 15 лет |
| Climate version | В и УХЛ |
| Диапазон сопротивлений | 100 - 4.7×10^6 Ом |
| Limit temperature | 125 °С |
| Min operating life | 10000 ч |
| Min resistance 1 2 | 50 Ом |
| Min resistance 1 3 | 200 Ом |
| Min resistance 2 3 | 50 Ом |
| Nominal resistance | 100кОм |
| Linear acceleration | 1000 м/с² (100 g) |
| Макс. рабочее напряжение | 250В |
| Tolerance condition | ±20% для Rном<220 кОм; ±30% для Rном<220 кОм |
| Допуск сопротивления | ±20% |
| Уровень звукового давления | 160 Дб |
| Примечание | "1" |
| High working pressure | 294 кПа (3 ата) |
| Сопр. изоляции | 5000 МОм |
| Год выпуска | 2023 |
| Single impact duration | 0.2-2 мс |
| Темп. коэф. | ±1500×10^-6 1/°C для Rном до 10 кОм; ±2000×10^-6 1/°C для Rном св.10 кОм |
| Тип упаковки | Bulk (россыпь) |
| Low atmospheric pressure | 0.00013 Па (10^-6 мм рт.ст.) |
| Repeated impact duration | 1-5 мс |
| Диапазон частот вибрации | 1-2500 Гц |
| Диап. раб. темп. | -60..+98 °С |
| Acoustic noise frequency range | 5-10000 Гц |
| Single impact peak acceleration | 10000 м/с² (1000 g) |
| Vibration acceleration amplitude | 200 м/с² (20 g) |
| Repeated impact peak acceleration | 1500 м/с² (150 g) |
| Min resistance between terminals 1 2 and 2 3 | 50 Ом |
| Допуск, % | 20 |
| Корпус | СП4-1а |
| Мощность, Вт | 0,5 |
