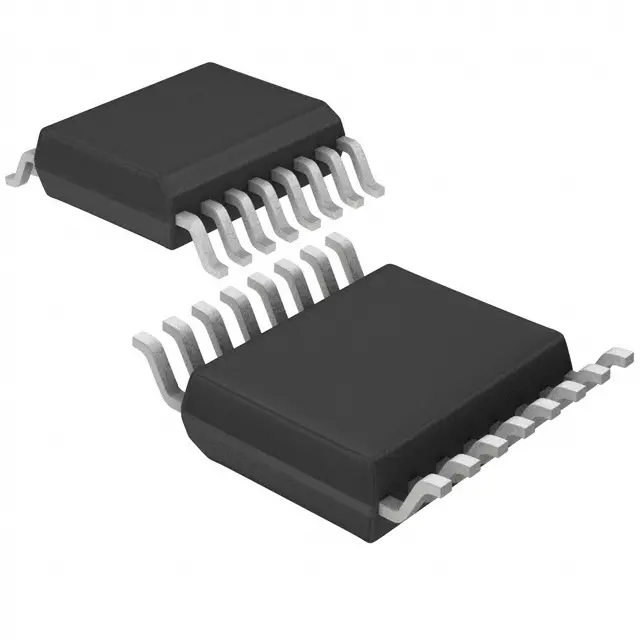

Микросхема интерфейсов SP3232ECY-L/TR / TSSOP-16
У поставщика
ПроизводительMaxLinear
КатегорияИнтерфейсы прочие
У поставщиков
360 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:360 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 53,41 |
| от 14 | 52,12 |
| от 27 | 50,34 |
| от 53 | 47,64 |
| от 105 | 44,28 |
Описание
Микросхема интерфейсов SP3232ECY-L/TR от MaxLinear представляет собой высокопроизводительный приемопередатчик стандарта RS-232. Выполнена в компактном корпусе TSSOP-16, что подходит для плотного монтажа. Обеспечивает надежную передачу данных и часто применяется в портативных устройствах и промышленной автоматике.
Технические характеристики
| ЭСР HBM | ±15kV |
| Корпус | TSSOP-16 |
| Тип монтажа | SMD |
| Data rate min | 120kbps |
| Data rate typ | 235kbps |
| Slew rate typ | 30V/µs |
| Driver skew max | 500ns |
| Receiver skew max | 1000ns |
| Макс. ток питания | 1.0mA |
| Ток пит. тип. | 0.3mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 3.0V |
| Макс. ток отключения | 10µA |
| Shutdown current typ | 1µA |
| Esd iec 61000 4 2 air | ±15kV |
| Макс. рассеиваемая мощность | 850mW |
| Макс. низкое выходное напряжение | 0.4V |
| Output voltage high max | VCC - 0.1V |
| Output voltage high min | VCC - 0.6V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Derating factor above 70c | 10.5mW/°C |
| Esd iec 61000 4 2 contact | ±8kV |
| Диап. темп. хр. | -65°C to +150°C |
| Charge pump capacitor value | 0.1µF |
| Driver propagation delay typ | 1µs |
| Receiver input voltage range | ±15V |
| Описание (англ.) | IC TXRX RS232 ESD TRUE 16TSSOP |
| Logic input threshold low max | 0.8V |
| Receiver input hysteresis typ | 0.3V |
| Receiver input resistance max | 7kΩ |
| Receiver input resistance min | 3kΩ |
| Receiver input resistance typ | 5kΩ |
| Receiver propagation delay typ | 0.3µs |
| Driver output voltage swing min | ±5.0V |
| Driver output voltage swing typ | ±5.4V |
| Output short circuit current max | 60mA |
| Output short circuit current min | 35mA |
| Receiver input threshold low vcc5v | 0.8V to 1.5V |
| Receiver input threshold high vcc5v | 1.8V to 2.4V |
| Receiver input threshold low vcc3v3 | 0.6V to 1.2V |
| Logic input threshold high min vcc5v | 2.4V |
| Receiver input threshold high vcc3v3 | 1.5V to 2.4V |
| Logic input threshold high min vcc3v3 | 2.0V |
| Рабочая температура | 0°C ~ 70°C |
