Документация

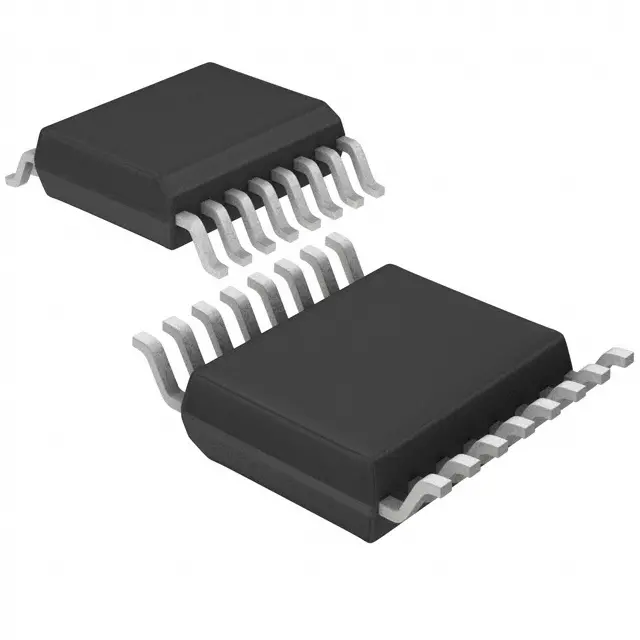

Микросхема интерфейсов SP3232EBEY-L/TR / TSSOP-16
У поставщика
ПроизводительMaxLinear
КатегорияИнтерфейсы прочие
У поставщиков
153 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:153 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 44,60 |
| от 17 | 43,41 |
| от 33 | 41,76 |
| от 65 | 39,31 |
| от 129 | 36,41 |
Описание
Микросхема интерфейсов SP3232EBEY-L/TR от MaxLinear представляет собой высокопроизводительный приёмопередатчик стандарта RS-232. Выполнена в компактном корпусе TSSOP-16, что удобно для плотного монтажа. Обеспечивает надёжное преобразование уровней сигналов для последовательного интерфейса, поддерживая высокие скорости передачи данных. Предназначена для применения в портативных устройствах, промышленной автоматике и системах сбора данных.
Технические характеристики
| ЭСР HBM | 15kV |
| Корпус | TSSOP-16 |
| Тип монтажа | SMD |
| Shutdown | Да |
| Driver skew max | 100ns |
| Receiver 3 state | Да |
| Maximum data rate | 250kbps |
| Number of drivers | 2 |
| Receiver skew max | 50ns |
| Absolute max vplus | 7.0V |
| Макс. ток питания | 1.0mA |
| Ток пит. тип. | 0.3mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 3.0V |
| Absolute max vminus | -7.0V |
| External components | 4 capacitors |
| Number of receivers | 2 |
| Esd iec air discharge | 15kV |
| Charge pump capacitors | 0.1uF |
| Макс. низкое выходное напряжение | 0.4V |
| Output voltage high max | Vcc-0.1V |
| Output voltage high min | Vcc-0.6V |
| Макс. темп. хр. | 150 |
| Мин. темп. хр. | -65 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Esd iec contact discharge | 8kV |
| Макс. ток утечки входа | 1.0uA |
| Макс. раб. темп. | 85 |
| Мин. раб. темп. | -40 |
| Power dissipation tssop16 | 850mW |
| Макс. ток утечки | 10uA |
| Макс. напряжение питания | 6.0V |
| Shutdown supply current max | 10uA |
| Shutdown supply current typ | 1.0uA |
| Driver output resistance min | 300ohm |
| Макс. температура перехода | 125 |
| Receiver input voltage range | -15V to 15V |
| Short circuit duration txout | continuous |
| Описание (англ.) | IC TXRX RS232 ESD TRUE 16TSSOP |
| Logic input threshold low max | 0.8V |
| Receiver input hysteresis typ | 0.3V |
| Receiver input resistance max | 7kohm |
| Receiver input resistance min | 3kohm |
| Receiver input resistance typ | 5kohm |
| Thermal resistance ja tssop16 | 100.4C/W |
| Thermal resistance jc tssop16 | 19.0C/W |
| Absolute max vplus plus vminus | 13V |
| Absolute max input voltage rxin | 25V |
| Driver output voltage swing min | 5.0V |
| Driver output voltage swing typ | 5.4V |
| Receiver output enable time max | 200ns |
| Transition region slew rate typ | 30V/us |
| Receiver output disable time max | 200ns |
| Absolute max output voltage rxout | Vcc+0.3V |
| Absolute max output voltage txout | 13.2V |
| Driver output leakage current max | 25uA |
| Logic input threshold high min 5v | 2.4V |
| Absolute max input voltage txin en | 6.0V |
| Logic input threshold high min 3v3 | 2.0V |
| Receiver propagation delay phl typ | 0.15us |
| Receiver propagation delay plh typ | 0.15us |
| Receiver input threshold low max 5v | 1.5V |
| Receiver input threshold low typ 5v | 0.8V |
| Receiver input threshold high max 5v | 2.4V |
| Receiver input threshold high typ 5v | 1.8V |
| Receiver input threshold low max 3v3 | 1.2V |
| Receiver input threshold low typ 3v3 | 0.6V |
| Receiver input threshold high max 3v3 | 2.4V |
| Receiver input threshold high typ 3v3 | 1.5V |
| Рабочая температура | -40°C ~ 85°C |
| Driver output short circuit current max | 60mA |
| Driver output short circuit current min | 35mA |
