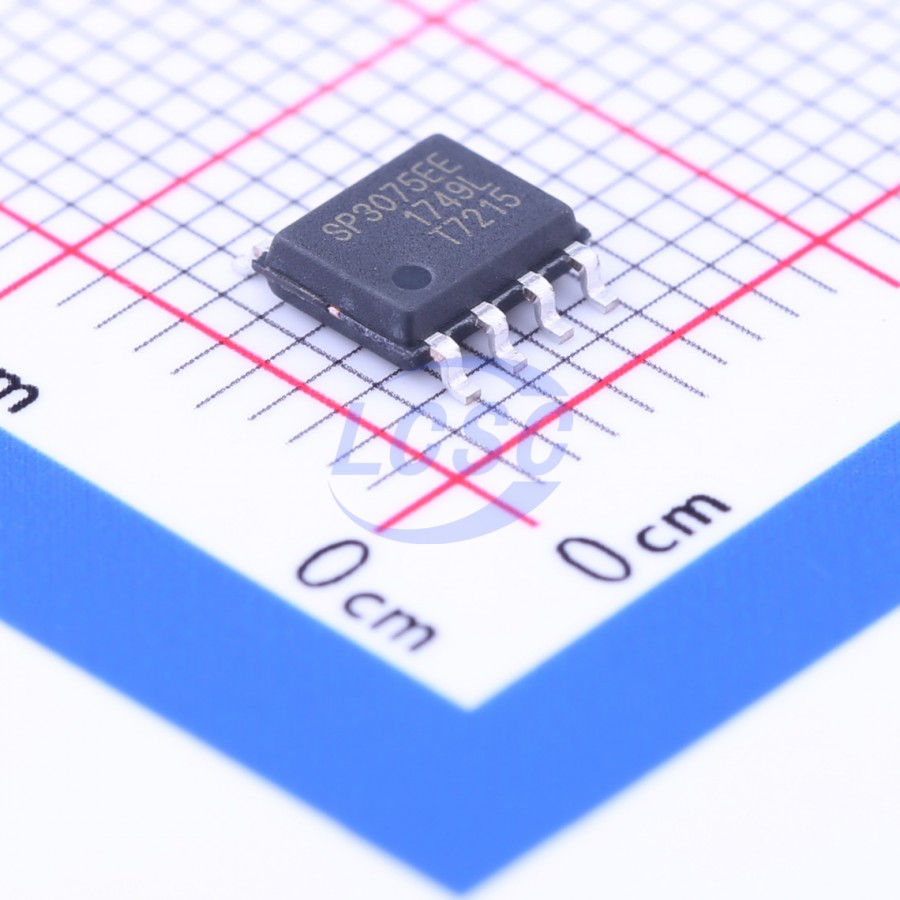

Приемопередатчик RS485/RS422 защита от статики 8NSOIC
У поставщика
ПроизводительMaxLinear
КатегорияМикросхемы
У поставщиков
436 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:436 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 51,84 |
| от 14 | 50,58 |
| от 28 | 48,78 |
| от 56 | 46,12 |
| от 111 | 42,83 |
Описание
Приемопередатчик интерфейсов RS485/RS422 от MaxLinear. Микросхема работает в расширенном температурном диапазоне от -40 до +85 °C и имеет встроенную защиту от статического электричества. Выпускается в компактном корпусе SOIC-8. Подходит для систем промышленной автоматики и сетей передачи данных.
Технические характеристики
| Наименование изделия | SP3075E |
| Duplex | half-duplex |
| Семейство | SP3070E - SP3078E |
| Корпус | 8-pin NSOIC |
| Тип монтажа | SMD |
| Скорость передачи данных | 500kbps |
| Стандарты | RS-485, RS-422, EIA |
| Описание | ±15kV ESD-Protected, 3.3V, 1/8 load, Failsafe RS-485/RS422 Transceiver |
| Применение | Industrial Control, Utility Meters, Building Automation, Instrumentation, Point of Sale |
| Data rate type | slew-limited |
| Тепловая защита | Да |
| Макс. вх. ток | 1µA |
| Input current min | -1µA |
| Receiver failsafe | open, shorted, or terminated lines |
| ESD защита HBM | ±15kV |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 3.0V |
| Напряжение питания тип. | 3.3V |
| Lead free packaging | Да |
| Input hysteresis min | 100mV |
| Вх. низ. напр. макс. | 0.8V |
| Вх. выс. напр. мин. | 2V |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Transceivers on bus max | 256 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | +150°C |
| Control input voltage max | 6V |
| Control input voltage min | -0.3V |
| Driver output voltage max | +13V |
| Driver output voltage min | -8V |
| Esd protection rs485 pins | ±15kV |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Hot swap glitch protection | RE and DE |
| Receiver input current max | 125µA |
| Receiver input current min | -100µA |
| Receiver input voltage max | +13V |
| Receiver input voltage min | -8V |
| Thermal shutdown threshold | 165°C |
| Макс. напряжение питания | 6.0V |
| Shutdown supply current max | 3µA |
| Shutdown supply current min | 0.05µA |
| Гистерезис тепловой защиты | 15°C |
| Описание (англ.) | IC TXRX RS485/RS422 ESD 8NSOIC |
| Common mode voltage range max | +12V |
| Common mode voltage range min | -7V |
| Receiver input hysteresis min | 15mV |
| Receiver input resistance min | 96kΩ |
| Lead temperature soldering 10s | +300°C |
| Output leakage full duplex max | 125µA |
| Output leakage full duplex min | -100µA |
| Receiver output low voltage max | 0.4V |
| Driver short circuit current max | 250mA |
| Driver short circuit current min | -250mA |
| Receiver output high voltage min | Vcc - 0.6V |
| Driver common mode output voltage | Vcc/2 to 3V |
| Esd protection air gap iec1000 4 2 | ±15kV |
| Esd protection contact iec1000 4 2 | ±8kV |
| Supply current no load re0 de0 max | 1.5mA |
| Supply current no load re0 de0 min | 0.8mA |
| Receiver differential threshold max | -50mV |
| Receiver differential threshold min | -200mV |
| Receiver differential threshold typ | -125mV |
| Input impedance first transition max | 10kΩ |
| Input impedance first transition min | 1kΩ |
| Power dissipation 8pin so max at 70c | 471mW |
| Supply current no load re0 devcc max | 1.5mA |
| Supply current no load re0 devcc min | 0.8mA |
| Power dissipation 14pin so max at 70c | 667mW |
| Receiver tri state output current max | 1µA |
| Receiver tri state output current min | -1µA |
| Рабочая температура | -40В°C ~ 85В°C |
| Supply current no load revcc devcc max | 1.5mA |
| Supply current no load revcc devcc min | 0.8mA |
| Receiver output short circuit current max | 60mA |
| Receiver output short circuit current min | -60mA |
| Power dissipation 8pin so derate above 70c | 5.88mW/°C |
| Power dissipation 14pin so derate above 70c | 8.33mW/°C |
| Driver common mode output voltage change max | ±0.2V |
| Driver differential output voltage min rs422 | 2V |
| Driver differential output voltage min rs485 | 1.5V |
| Driver differential output voltage change max | 0.2V |
