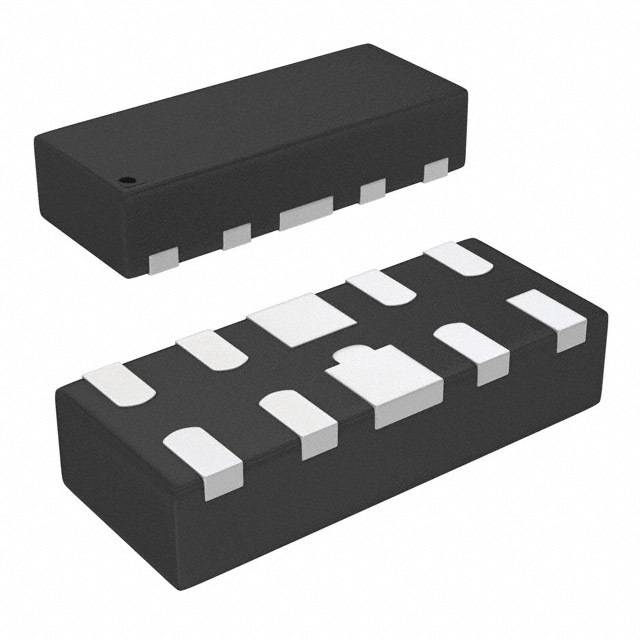

TVS-диоды SP3010-04UTG
У поставщика
ПроизводительLITTELFUSE
КатегорияСупрессоры
У поставщиков
4 278 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:2 618 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 40,65 |
| от 105 | 36,71 |
| от 173 | 34,48 |
| от 291 | 32,71 |
| от 482 | 31,42 |
Склад 13
В наличии:1 660 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 37,95 |
| от 97 | 34,91 |
| от 194 | 32,51 |
| от 387 | 30,41 |
| от 773 | 28,99 |
Описание
SP3010-04UTG — это TVS-диод (защитный супрессор) производства Littelfuse. Компонент предназначен для защиты четырёх линий высокоскоростных интерфейсов от электростатических разрядов и переходных напряжений. Отличается низкой ёмкостью, что позволяет использовать его в цепях USB, HDMI и других дифференциальных линиях без искажения сигнала.
Технические характеристики
| Тип | TVS Diode Array |
| Серия | SP3010 |
| Тип | TVS диодная сборка |
| Ток, А | 3.0 А |
| Маркировка | Q*4 |
| Корпус | µDFN-10 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Eft current | 40A |
| Артикул | SP3010-04UTG |
| Горючесть | UL 94 V-0 |
| Покрытие выводов | Pre-Plated Frame, Green |
| Материал корпуса | Molded Epoxy |
| Материал выводов | Медный сплав |
| Package jedec | MO-229 |
| Способ монтажа | SMD |
| Соотв. RoHS | Да |
| Esd air voltage | ±15kV |
| Silicon material | Silicon |
| Lightning current | 3A |
| Capacitance per io | 0.45pF typ at 0V bias |
| Динамическое сопротивление, Ом | 1.5Ω |
| Eft current 5 50ns | 40A |
| Количество каналов | 4 |
| Размеры упаковки | 2.5x1.0x0.5mm |
| Импульсный ток макс. | 3A |
| Clamp voltage at 1a | 10.8V |
| Clamp voltage at 2a | 12.3V |
| Esd contact voltage | ±8kV |
| Класс горючести | UL 94 V-0 |
| Capacitance io to gnd | 0.45pF |
| Ширина корпуса | 0.90-1.10mm |
| Высота корпуса | 0.48-0.55mm |
| Длина корпуса | 2.40-2.60mm |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Lightning current 8 20us | 3A |
| Обратное напряжение | 6V |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Peak pulse current 8 20us | 3A |
| Диап. темп. хр. | -55 to 150°C |
| Пиковая температура пайки | 260°C |
| Диап. раб. темп. | -40 to 125°C |
| Reverse leakage current max | 0.5µA at 5V |
| Reverse leakage current typ | 0.1µA at 5V |
| Кол-во контактов | 4 |
| Напряжение пробоя | 5.0 В |
| Рабочее напряжение | 3.3 В |
