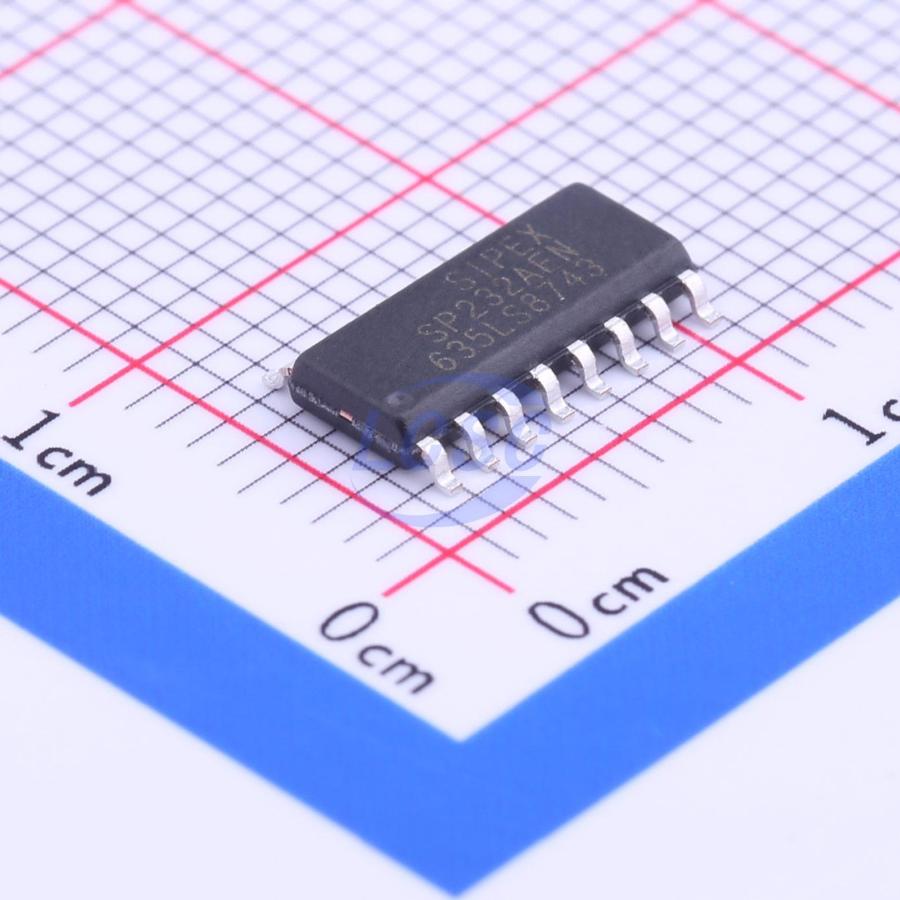

МИКРОСХЕМЫ SP232AEN-L/TR, Драйвер/приемник интерфейса RS232 MaxLinear, 1,5 мА, 120 кб/с, корпус SOIC-16
У поставщика
ПроизводительMaxLinear
КатегорияИнтерфейсы RS-232
У поставщиков
4 738 шт.
Норм. уп.: 9
Цены поставщиков
Склад 15
В наличии:4 524 шт
Срок поставки: до 10 дн.
Норм. уп.: 9
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 9 | 48,11 |
Склад 13
В наличии:214 шт
Срок поставки: до недели
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 58,05 |
| от 13 | 56,70 |
| от 25 | 54,79 |
| от 50 | 51,92 |
| от 100 | 48,30 |
Описание
Микросхема SP232AEN-L/TR от MaxLinear представляет собой драйвер и приемник интерфейса RS232. Компонент обеспечивает низкое энергопотребление (1,5 мА) и поддерживает скорость передачи данных до 120 кбит/с. Выполнен в компактном корпусе SOIC-16, предназначен для организации последовательной связи в промышленной и встраиваемой электронике.
Технические характеристики
| Тип | RS-232 Transceiver |
| Ток, А | 1 mA |
| Скорость передачи данных | 120kbps min, 240kbps typ |
| Без свинца | Да |
| Корпус | SOIC-16 |
| Тип монтажа | SMD |
| Защита от ЭСР | ±2kV Human Body Model |
| Способ монтажа | SMD |
| Соотв. RoHS | Да |
| Напряжение питания | 5V ±10% |
| Obsolete packages | PDIP obsolete |
| Рассеиваемая мощность | 375mW (derate 7mW/°C above +70°C) |
| Receiver hysteresis | 0.2V min, 0.5V typ, 1.0V max |
| Напряжение, В | 5 V |
| Supply current loaded | 11mA typ |
| Charge pump capacitors | 0.1μF ceramic (4 external capacitors required) |
| Receiver threshold low | 0.8V min, 1.2V max (Vcc=5V, Ta=25°C) |
| Supply current no load | 1.5mA typ, 5mA max |
| Ttl output low voltage | 0.4V max (Iout=3.2mA) |
| Absolute maximum v plus | 11V |
| Receiver threshold high | 1.7V min, 2.4V max (Vcc=5V, Ta=25°C) |
| Rs232 output resistance | 300Ω (Vcc=0V, Vout=±2V) |
| Slew rate instantaneous | 30V/μs (CL=10pF, RL=3-7kΩ) |
| Ttl input low threshold | 0.8V max |
| Ttl output high voltage | 3.5V min (Iout=-1.0mA) |
| Absolute maximum v minus | -11V |
| Driver propagation delay | 1.5μs typ, 3.0μs max (TTL to RS-232, CL=50pF) |
| Ttl input high threshold | 2.0V min |
| Receiver input resistance | 3kΩ min, 5kΩ typ, 7kΩ max |
| Диап. темп. хр. | -65°C to +150°C |
| Receiver propagation delay | 0.1μs typ, 1.0μs max (RS-232 to TTL) |
| Rs232 output voltage swing | ±5.0V min, ±6.5V typ |
| Slew rate transition region | 10V/μs (CL=2500pF, RL=3kΩ, measured from +3V to -3V or -3V to +3V) |
| Receiver input voltage range | -15V to +15V |
| Absolute maximum supply voltage | 6V |
| Rs232 output short circuit current | ±18mA |
