Сборка защитная TVS-диодов 6В_пиковое_ 9.2В_ограничение SOD8
У поставщика
ПроизводительLITTELFUSE
КатегорияУстройства защиты
У поставщиков
10 413 шт.
Норм. уп.: 10000
Цены поставщиков
Склад 13
В наличии:10 413 шт
Срок поставки: до недели
Норм. уп.: 10000
Минимальная партия: 160 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,32 |
| от 140 | 3,91 |
| от 280 | 3,51 |
| от 560 | 3,14 |
| от 1 119 | 2,85 |
Описание

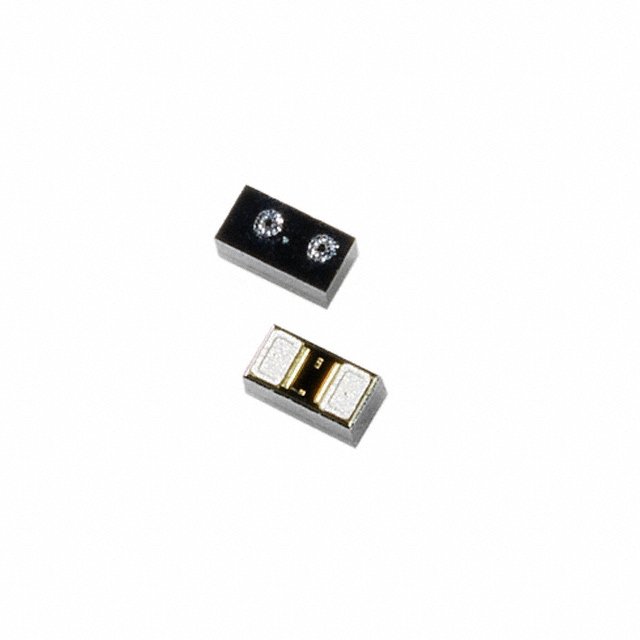

Сборка защитных TVS-диодов от LITTELFUSE SP1007-01ETG предназначена для подавления электростатических разрядов. Компонент рассчитан на пиковое напряжение 6 В с ограничением до 9,2 В, выпускается в компактном корпусе SOD-882 и работает в диапазоне температур от -40°C до 125°C. Идеально подходит для защиты портов ввода-вывода в портативной и бытовой электронике.
Технические характеристики
| Тип | TVS diode array |
| Корпус | SOD882 |
| Тип монтажа | SMD |
| Применение | ESD protection |
| Ёмкость | 5pF typ, 6pF max at 0V reverse bias |
| Eft current | 40A (5/50ns) |
| Без галогенов | Да |
| Корпус | SOD882 |
| Clamp voltage | 34V typ, 50V max at 30A (TLP) |
| Конфигурация | bidirectional |
| Материал выводов | Медный сплав |
| Соотв. RoHS | Да |
| Ток утечки | 0.1µA typ at 5V, 0.5µA max |
| Напряжение пробоя | 8.5V to 9.5V at 1mA |
| Esd withstand air | ±15kV (IEC 61000-4-2) |
| AEC-Q101 | Да |
| Dynamic resistance | 0.8Ω |
| Размеры упаковки | 1.00mm x 0.60mm x 0.55mm (typ) |
| Substrate material | Silicon |
| Класс горючести | UL 94 V-0 |
| Peak current 8 20us | 2A |
| Темп. хранения | -55°C to 150°C |
| Темп. перехода | 150°C max |
| Esd withstand contact | ±8kV (IEC 61000-4-2) |
| Раб. температура | -40°C to 125°C |
| Тип упаковки | Штучный товар |
| Обратное напряжение | 6V |
| Уровень чувствительности к влаге | MSL-1 |
| Описание (англ.) | ESD Suppressor Diode TVS Bi-Dir 6V 50Vc 2-Pin SOD-882 T/R |
| Рабочая температура | -40°C ~ 125°C (TJ) |
