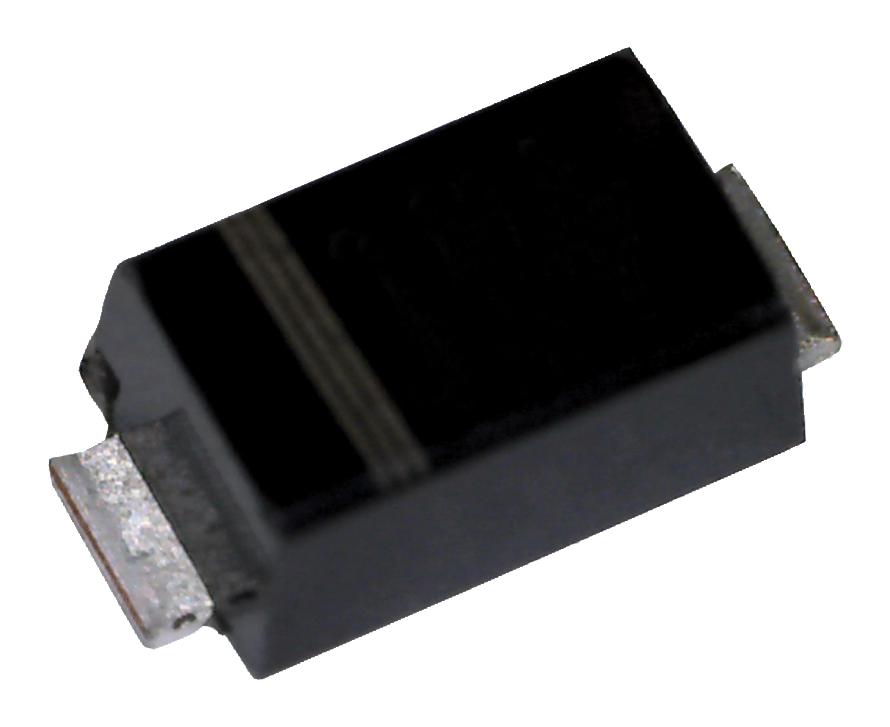

Диод защитный от перенапряжения - TVS (супрессор) однонаправленный 5В включение 12В ограничение SOD-723 лента на катушке
У поставщика
ПроизводительLITTELFUSE
КатегорияУстройства защиты
У поставщиков
340 шт.
Норм. уп.: 8000
Цены поставщиков
Склад 13
В наличии:340 шт
Срок поставки: до недели
Норм. уп.: 8000
Минимальная партия: 130 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,34 |
| от 117 | 4,86 |
| от 233 | 4,38 |
| от 466 | 3,92 |
| от 931 | 3,58 |
Описание
Защитный TVS-диод (супрессор) от LITTELFUSE. Однонаправленный компонент с напряжением включения 5 В и ограничением до 12 В в компактном корпусе SOD-723. Работает в широком диапазоне температур от -40 до +125 °C. Применяется для защиты чувствительной электроники от электростатических разрядов в портативных устройствах и бытовой технике.
Технические характеристики
| RoHS | RoHS compliant |
| Green | Зелёный |
| Серия | SP1003 |
| Корпус | SOD723 |
| Каналы | 1 |
| Тип монтажа | SMD |
| Полярность | unidirectional |
| Упаковка | Tape & Reel |
| Ёмкость | 30pF at 0V, 1MHz |
| Описание | Unidirectional TVS diode array for ESD protection |
| Артикул | SP1003-01DTG |
| Покрытие выводов | Pre-Plated Frame or Matte Tin |
| Корпус | SOD-723 |
| Материал корпуса | Molded Compound, UL V-0 |
| Материал выводов | Медный сплав |
| Прямое напряжение | 0.8V typ, 1.2V max at 10mA |
| Напряжение фиксации | 11.4V at 6A, 12V at 7A (8/20µs) |
| Lead coplanarity | 0.004 inches (0.102mm) |
| Напряжение пробоя | 6V min, 7.8V typ, 8.5V max at 1mA |
| Eft surge current | 40A (5/50ns, IEC 61000-4-4) |
| ЭСР воздушный разряд | ±30kV (IEC 61000-4-2) |
| Dynamic resistance | 0.25Ω (TLP, 100ns) |
| Размеры упаковки | A:0.46-0.65mm, b:0.23-0.35mm, c:0.08-0.15mm, D:0.90-1.10mm, E:0.55-0.65mm, HE:1.30-1.50mm, L:0.15-0.25mm |
| Импульсный ток макс. | 7A (8/20µs) |
| Контактный разряд ЭСР | ±30kV (IEC 61000-4-2) |
| Minimum order quantity | 8000 |
| Lightning surge current | 7A (8/20µs, IEC 61000-4-5) |
| Обратный ток утечки | 100nA max at 5V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Обратное напряжение | 5V |
| Диап. темп. хр. | -55 to 150°C |
| Capacitance test frequency | 1MHz |
| Диап. раб. темп. | -40 to 125°C |
| Описание (англ.) | ESD Suppressor Diode TVS Uni-Dir 5V 12Vc 2-Pin SOD-723 T/R |
| Рабочая температура | -40В°C ~ 125В°C (TJ) |
