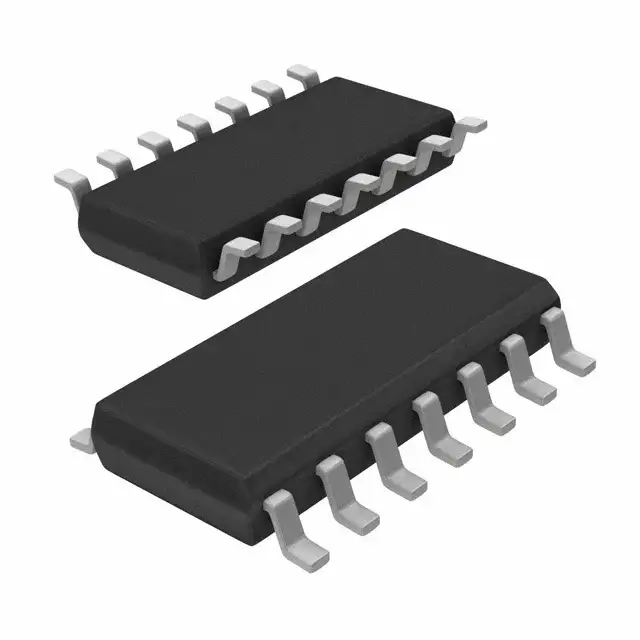

Интерфейс RS-232 SN75C189AD
У поставщика
ПроизводительTexas Instruments
КатегорияИнтерфейсы RS-232
У поставщиков
282 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:282 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 23,89 |
| от 15 | 23,05 |
| от 27 | 21,88 |
| от 50 | 20,67 |
| от 150 | 19,49 |
Описание
Микросхема интерфейса RS-232 от Texas Instruments. Это счетверённый приёмник в корпусе SO14, работающий от стандартного напряжения. Применяется в промышленной автоматике и телекоммуникационном оборудовании.
Технические характеристики
| Корпус | SOIC-14 (D) |
| Функция | RS-232 line receiver |
| Тип монтажа | SMD |
| Кол-во выводов | 14 |
| Соответствие | TIA/EIA-232-F, ITU V.28 |
| Описание | Quadruple Low-Power Line Receivers |
| Артикул | SN75C189AD |
| Производитель | Texas Instruments |
| Защита от ЭСР | Да |
| Input hysteresis | Да |
| Lead temperature | 260°C |
| Push pull outputs | Да |
| Макс. ток питания | 700µA |
| Ток пит. тип. | 420µA |
| Макс. напр. пит. | 6V |
| Мин. напр. пит. | 4.5V |
| Ном. напряжение питания | 5V |
| Input resistor nominal | 3.4kΩ |
| Supply voltage abs max | 7V |
| Макс. входное напряжение | 25V |
| Input voltage range min | -25V |
| Output resistor nominal | 530Ω |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tube (туба) |
| Low level output current | 3.2mA |
| Макс. диапазон выходного напряжения | VCC + 0.3V |
| Вых. напряжение мин. | -0.3V |
| Response control current | ±1mA |
| High level output current | -3.2mA |
| Input voltage abs max max | 30V |
| Input voltage abs max min | -30V |
| Макс. раб. темп. | 70°C |
| Мин. раб. темп. | 0°C |
| On chip input noise filter | Да |
| Thermal impedance d package | 86°C/W |
| Thermal impedance n package | 80°C/W |
| Transition time high to low | 300ns |
| Transition time low to high | 500ns |
| Input hysteresis voltage min | 0.15V |
| Input hysteresis voltage typ | 0.33V |
| Low level output voltage max | 0.4V |
| Short circuit output current | -35mA |
| Thermal impedance db package | 96°C/W |
| Описание (англ.) | Quad Receiver RS-232 14-Pin SOIC Tube |
| High level output voltage min | 2.5V |
| High level output voltage typ | 3.5V |
| Propagation delay high to low | 6µs |
| Propagation delay low to high | 6µs |
| Response control resistor nominal | 1.5kΩ |
| High level input current at 3V max | 1mA |
| High level input current at 3V min | 0.43mA |
| Low level input current at -3V max | -1mA |
| Low level input current at -3V min | -0.43mA |
| Noise rejection pulse duration max | 6µs |
| Noise rejection pulse duration min | 1µs |
| High level input current at 25V max | 8.3mA |
| High level input current at 25V min | 3.6mA |
| Low level input current at -25V max | -8.3mA |
| Low level input current at -25V min | -3.6mA |
| Negative going input threshold voltage min | 0.75V |
| Negative going input threshold voltage typ | 1.25V |
| Positive going input threshold voltage min | 1V |
| Positive going input threshold voltage typ | 1.5V |
