Микросхема SN75176BDR
У поставщика
У поставщиков
7 827 шт.
Норм. уп.: 50
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 25,24 |
Цены поставщиков
Склад 2
В наличии:32 шт
Срок поставки: до 2 недель
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 25,24 |
Склад 13
В наличии:7 795 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 23,14 |
| от 88 | 20,86 |
| от 175 | 19,00 |
| от 350 | 17,56 |
| от 700 | 16,50 |
Описание

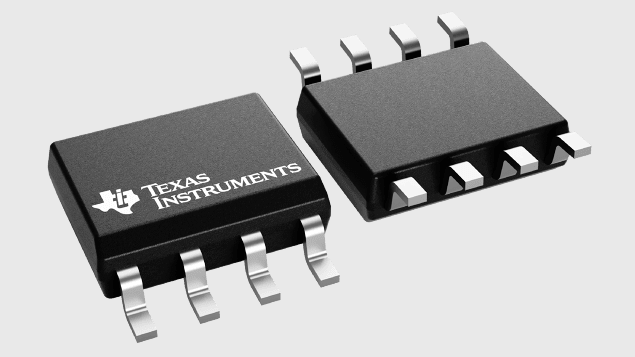

Микросхема SN75176BDR от Texas Instruments — дифференциальный шинный приемопередатчик для интерфейсов RS-422/RS-485. Выполнена в корпусе SOIC-8 для поверхностного монтажа, работает при напряжении питания 5 В в диапазоне температур от 0 до +70 °С. Подходит для промышленной автоматики и систем передачи данных.
Технические характеристики
| Тип | Дифференциальный шинный приемопередатчик (полудуплекс) серии SN75176B |
| Вес | 0.23 |
| В упаковке | REEL, 2500 шт. |
| Монтаж | поверхностный (SMT) |
| Корпус | SOIC-8 (SMD) |
| Интерфейс | RS-422/ RS-485 IC |
| Стандарты | TIA/EIA-422-B, TIA/EIA-485-A, ITU V.11, ITU X.27 |
| Рабочая температура | 0…+70 °С |
| Тип выхода | 3-state |
| Артикул | SN75176BDR |
| Тип упаковки | SOIC-8 |
| Driver enable | active high |
| Тип монтажа | SMD |
| Напряжение питания | 5V |
| Receiver enable | active low |
| Диап. вх. напр. | 4,75…5,25 max (Uпит.=5) В |
| Размер корпуса | 4.90mm × 3.91mm |
| Driver output current max | 60mA |
| Receiver input sensitivity | ±200mV |
| Receiver input impedance min | 12kΩ |
| Темп. тепловой защиты | 150°C |
| Receiver input hysteresis typical | 50mV |
