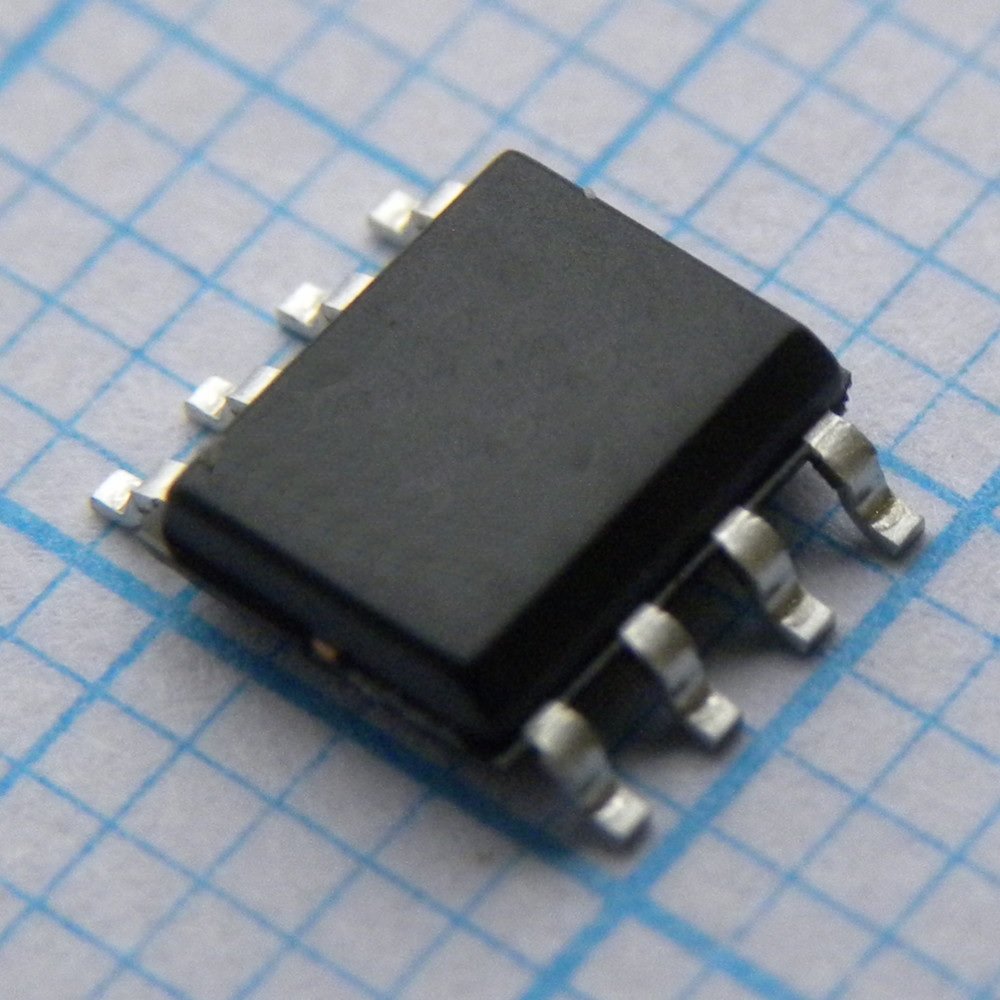

МИКРОСХЕМЫ SN75176BDR, дифференциальный шинный приемопередатчик Texas Instruments, корпус SOIC-8
У поставщика
ПроизводительTexas Instruments
У поставщиков
7 900 шт.
Норм. уп.: 100
Цены поставщиков
Склад 15
В наличии:4 900 шт
Срок поставки: до 10 дн.
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 12,81 |
Склад 12
В наличии:3 000 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 23,81 |
| от 100 | 17,96 |
Описание
Микросхема SN75176BDR от Texas Instruments — дифференциальный шинный приемопередатчик, предназначенный для работы в интерфейсах RS-485 и RS-422. Выполнена в компактном корпусе SOIC-8, что упрощает монтаж на плату. Обеспечивает надежную передачу данных на большие расстояния в условиях промышленных помех, поддерживая балансную линию связи. Применяется в системах автоматизации, промышленных сетях и контроллерах.
Технические характеристики
| Тип | RS-485/RS-422 transceiver |
| Ток | 70 mA |
| Тип монтажа | SMD for D package, THT for N package |
| Стандарты | EIA/TIA-422-B, RS-423-B, RS-485, ITU V.10, V.11, X.26, X.27 |
| Тип упаковки | SOIC-16 (D) or PDIP-16 (N) |
| Part numbers | SN65175, SN75175 |
| Корпус | SOIC-8 |
| Монтаж | SMD |
| Input sensitivity | ±200mV |
| Макс. ток питания | 70mA |
| Макс. напр. пит. | 5.25V |
| Мин. напр. пит. | 4.75V |
| Ном. напряжение питания | 5V |
| Темп. хранения | -65°C to 150°C |
| Input hysteresis typ | 50mV |
| Input resistance min | 12kΩ |
| Напряжение | 5 V |
| Low level output current | 16mA |
| High level output current | -400μA |
| Line input current at -7V | -0.8mA |
| Line input current at 12V | 1mA |
| Enable input clamp voltage | -1.5V at -18mA |
| Абс. макс. напряжение питания | 7V |
| Low level output voltage 8mA | 0.45V |
| High impedance output current | ±20μA |
| High level output voltage min | 2.7V |
| Low level output voltage 16mA | 0.5V |
| Operating temperature sn65175 | -40°C to 85°C |
| Operating temperature sn75175 | 0°C to 70°C |
| Output enable time to low max | 30ns |
| Output enable time to low typ | 19ns |
| Low level enable input current | -100μA |
| Output enable time to high max | 30ns |
| Output enable time to high typ | 13ns |
| Common mode input voltage range | -12V to 12V |
| High level enable input current | 20μA |
| Power dissipation d package 25C | 950mW |
| Power dissipation n package 25C | 1150mW |
| Output disable time from low max | 30ns |
| Output disable time from low typ | 22ns |
| Short circuit output current max | -15mA |
| Short circuit output current min | -85mA |
| Output disable time from high max | 35ns |
| Output disable time from high typ | 26ns |
| Propagation delay high to low max | 35ns |
| Propagation delay high to low typ | 25ns |
| Propagation delay low to high max | 35ns |
| Propagation delay low to high typ | 22ns |
| Differential input voltage absolute max | ±25V |
