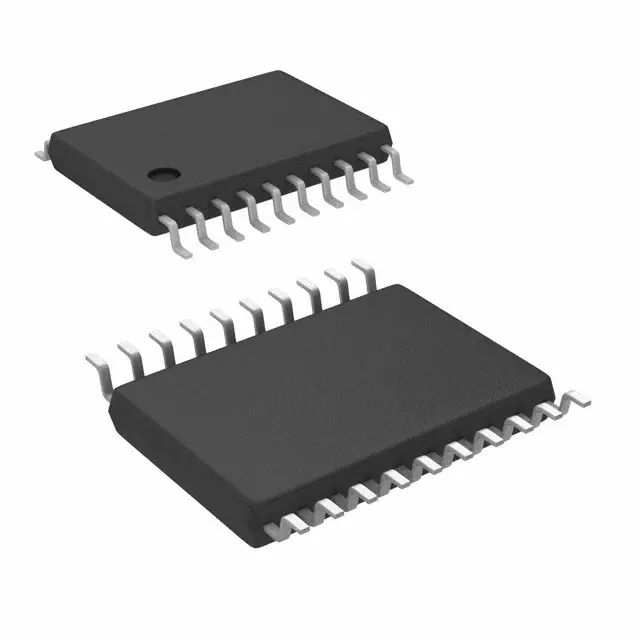

Логическая микросхема SN74LVC573APWR / TSSOP-20
У поставщика
ПроизводительTexas Instruments
КатегорияЛогические - Вентили и Инверторы
У поставщиков
6 950 шт.
Норм. уп.: 50
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 15срок до 10 дн.
Цена за шт25,09 ₽
Сумма1 254,50 ₽
В наличии6 950 шт
только упаковками по 50 штюрлицам и ИП
50 шт · Склад 15 · 1 254,50 ₽
Описание
Логическая микросхема SN74LVC573APWR от Texas Instruments представляет собой восьмиканальный D-триггер-защелку с тремя состояниями на выходе. Выполнена в компактном корпусе TSSOP-20. Микросхема предназначена для временного хранения и буферизации данных в цифровых системах, обеспечивая согласование сигналов между шинами. Отличается низким энергопотреблением благодаря технологии LVC и совместимостью с уровнями 3.3 В и 5 В.
Технические характеристики
| ESD (мм) | 200V |
| Тип | D-type transparent latch |
| Корпус | TSSOP |
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| Корпус | TSSOP-20 |
| Тип монтажа | SMD |
| Размер корпуса | 7.20x5.30mm |
| Кол-во выводов | 20 |
| Тип логики | D-Type Latch |
| Количество в упаковке | 2000 |
| Описание | Octal Transparent D-Type Latches With 3-State Outputs |
| Тип выхода | 3-State |
| Артикул | SN74LVC573APWR |
| Разрешение фиксации | Да |
| Логическое семейство | LVC |
| Код упаковки | PW |
| Пиковая температура MSL | 260C |
| Разрешение выхода | Да |
| Ток защелкивания | 250mA |
| Количество каналов | 8 |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 1.65V |
| Backdrive protection | Да |
| Mixed mode operation | Да |
| Макс. задержка распространения | 6.9ns |
| Тип. выброс выхода | >2V |
| Поддержка горячего подключения | Да |
| Допуск входного напряжения | 5.5V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Дребезг земли выхода, тип. | <0.8V |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Абс. макс. входное напряжение | 6.5V |
| Поддержка частичного отключения питания | Да |
| Абс. макс. выходное напряжение | 6.5V |
| Макс. напряжение питания | 6.5V |
| Количество контактов | 20 |
| Рабочая температура | -40 to 125 °C |
