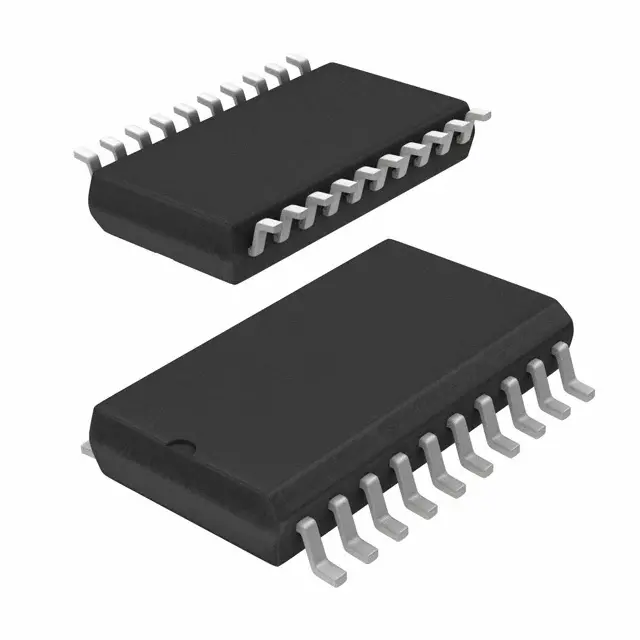

Микросхема SN74LVC573ADWR
У поставщика
У поставщиков
627 шт.
Норм. уп.: 2000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 2срок до 2 недель
Цена за шт32,45 ₽
Сумма324,50 ₽
В наличии50 шт
от 10 штюрлицам и ИП
от 20 — 31,60 ₽ (−3%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии577 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
продаётся от 15 штпри 15 — 65,81 ₽
10 шт · Склад 2 · 324,50 ₽
Описание
Микросхема SN74LVC573ADWR от Texas Instruments представляет собой восьмиканальный прозрачный регистр-защёлку с тремя состояниями на выходе. Выполнена по технологии LVC, что обеспечивает низкое энергопотребление и совместимость с напряжениями питания 3.3 В и 5 В. Применяется для временного хранения данных и управления шинами в цифровых системах.
Технические характеристики
| ESD (мм) | 200V |
| Корпус | SOIC |
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| Особенности | Octal transparent D-type latch, Live insertion, partial power down, backdrive protection (Ioff), Mixed-mode signal operation (5V input with 3.3V Vcc) |
| Количество в упаковке | 2000 |
| Тип выхода | 3-state |
| Логическое семейство | LVC |
| Корпус | SO20W |
| Пиковая температура MSL | 260C |
| Тип монтажа | SMD |
| Число бит | 8 |
| Кол-во выводов | 20 |
| Макс. вх. напр. | 5.5V |
| Размер корпуса | 12.80x7.50mm |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 1.65V |
| Мин. ток защелкивания | 250mA |
| Примечание | ИР33 |
| Макс. задержка распространения | 6.9ns (at 3.3V) |
| Напряжение выхода высокого Z, макс. | 6.5V |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Тип. выброс по земле выхода | <0.8V (at Vcc=3.3V, TA=25°C) |
| Описание (англ.) | OCTAL TRANSPARENT D-TYPE LATCHES WITH 3-STATE OUTPUTS |
| Тип. выброс VOH | >2V (at Vcc=3.3V, TA=25°C) |
| Количество контактов | 20 |
| Рабочая температура | Ind |
