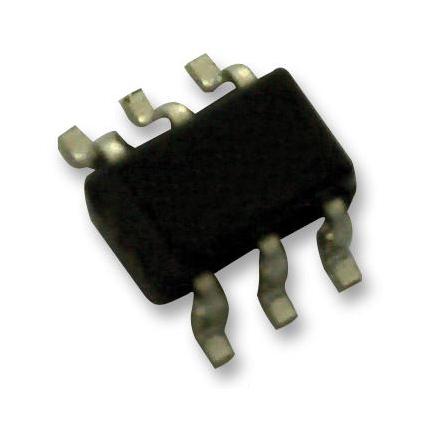

Логическая микросхема SN74LVC2G07DCKR / SOT-363
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы стандартной логики
У поставщиков
9 011 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:9 011 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 80 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,74 |
| от 134 | 8,10 |
| от 268 | 7,42 |
| от 536 | 6,75 |
| от 1 071 | 6,26 |
Описание
Логическая микросхема SN74LVC2G07DCKR от Texas Instruments представляет собой сдвоенный буфер с открытым стоком и повышенным выходным током. Выполнена в компактном корпусе SOT-363, что позволяет экономить место на плате. Предназначена для согласования уровней напряжений и управления нагрузками в цифровых схемах с низким энергопотреблением.
Технические характеристики
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| Корпус | SC70-6 |
| Тип монтажа | SMD |
| Кол-во выводов | 6 |
| Описание | Dual Buffer and Driver With Open-Drain Outputs |
| Тип выхода | Open-Drain |
| Артикул | SN74LVC2G07DCKR |
| Логическое семейство | LVC |
| Latch up current | 100mA |
| Input logic level | TTL/CMOS compatible |
| Макс. вх. напр. | 5.5V |
| Количество каналов | 2 |
| Макс. выходное напряжение | 5.5V |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Vih min 2 7 to 3 6v | 1.7V |
| Vih min 3 6 to 5 5v | 0.7*Vcc |
| Vil max 2 7 to 3 6v | 0.7V |
| Vil max 3 6 to 5 5v | 0.3*Vcc |
| Vih min 1 65 to 2 7v | 0.65*Vcc |
| Vil max 1 65 to 2 7v | 0.35*Vcc |
| Примечание | ЛП9 |
| Back drive protection | Да |
| Макс. задержка распространения | 3.7ns at 3.3V |
| Макс. ток покоя | 10µA |
| Output sink current max | 32mA |
| Package body dimensions | 2.00mm x 1.25mm |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Supports live insertion | Да |
| Typical undershoot vohv | >2V at 3.3V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Typical ground bounce volp | <0.8V at 3.3V |
| Supports partial power down | Да |
| Output drive current typical | 24mA at 3.3V |
| Описание (англ.) | BUFF/DVR DL NON-INV SC70 (6) |
| Рабочая температура | -40°C ~ 125°C |
| Количество контактов | 6 |
