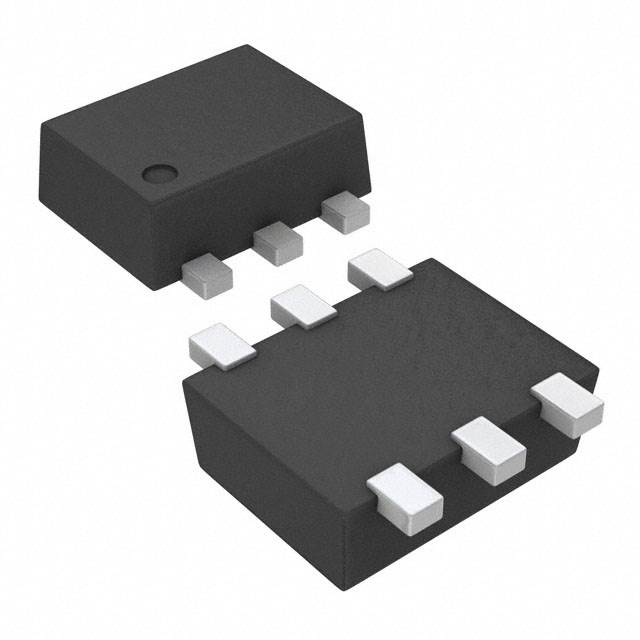

Логическая микросхема SN74LVC1T45DRLR / SOT-563
У поставщика
ПроизводительTexas Instruments
КатегорияЛогические - Преобразователи уровня
У поставщиков
1 214 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:1 214 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,39 |
| от 87 | 22,00 |
| от 174 | 20,03 |
| от 348 | 18,54 |
| от 695 | 17,42 |
Описание
Логическая микросхема SN74LVC1T45DRLR от Texas Instruments представляет собой одноразрядный двунаправленный преобразователь уровней напряжения. Компонент выполнен в компактном корпусе SOT-563 и предназначен для согласования логических сигналов между разными напряжениями питания. Микросхема обеспечивает автоматическое определение направления передачи данных, что упрощает проектирование интерфейсов в смешанных цифровых системах.
Технические характеристики
| Icc | 4 µA |
| Тип | Single-Bit Dual-Supply Bus Transceiver with Configurable Voltage Translation |
| Esd mm | 200 V |
| ESD (мм) | 200V |
| Esd cdm | 1000 V |
| Esd hbm | 2000 V |
| Package | SOT (6) |
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| Корпус | SOT-563 |
| Особенности | V_CC isolation, partial-power-down support, 3-state outputs, bidirectional voltage translation |
| Тип монтажа | SMD |
| Размер корпуса | 1.60mm x 1.20mm |
| Кол-во выводов | 6 |
| Body size x | 1.60 mm |
| Body size y | 1.20 mm |
| Артикул | SN74LVC1T45DRLR |
| Логическое семейство | LVC |
| Корпус | SOT563 |
| Output current | ±24 mA |
| Вых. ток | ±24mA at 3.3V |
| Data rate to 1v8 | 75 Mbps |
| Data rate to 2v5 | 140 Mbps |
| Data rate to 3v3 | 210 Mbps |
| Latch up current | 100 mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Data rate 3v3 to 5v | 420 Mbps |
| Supply voltage range | 1.65 V to 5.5 V |
| Max data rate to 1v8 | 75Mbps |
| Max data rate to 2v5 | 140Mbps |
| Max data rate to 3v3 | 210Mbps |
| Макс. ток покоя | 4µA |
| Max data rate 3v3 to 5v | 420Mbps |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | BUS TRANSCVR TRI-ST SOT-563 |
| Рабочая температура | -40В°C ~ 85В°C |
