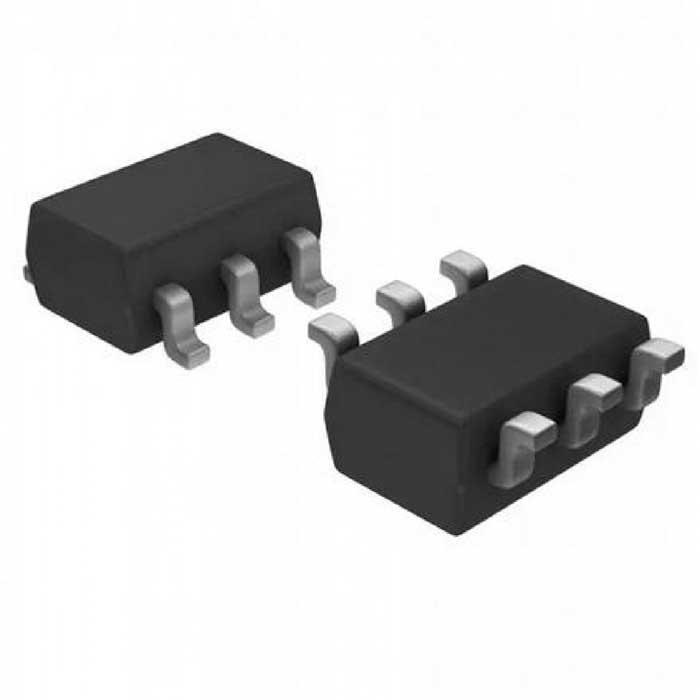

Микросхема SN74LVC1T45DBVR
У поставщика
У поставщиков
8 923 шт.
Норм. уп.: 100
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 5,59 |
| от 60 | 5,37 |
| от 120 | 5,19 |
| от 200 | 5,08 |
Цены поставщиков
Склад 2
В наличии:223 шт
Срок поставки: до 2 недель
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 5,59 |
| от 60 | 5,37 |
| от 120 | 5,19 |
| от 200 | 5,08 |
Склад 12
В наличии:8 700 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 4600 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,39 |
| от 100 | 6,70 |
| от 1 000 | 6,20 |
Описание
Микросхема SN74LVC1T45DBVR от Texas Instruments — это однобитный преобразователь уровня. Работает в диапазоне напряжений от 1.65 до 5.5 В, поддерживает двунаправленную передачу сигналов и выпускается в компактном корпусе SOT-23-6. Применяется в промышленной автоматике и портативных устройствах для согласования логических уровней.
Технические характеристики
| Тип | Логические - Преобразователи уровня |
| ESD (мм) | 200V |
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| Корпус | SOT-23 |
| Особенности | VCC isolation - if either VCC input is at GND, both ports are high-impedance, Partial-power-down mode (Ioff), Bidirectional voltage translation between 1.8V, 2.5V, 3.3V, and 5V nodes |
| Тип монтажа | SMD |
| Описание | Single-Bit Dual-Supply Bus Transceiver With Configurable Voltage Translation and 3-State Outputs |
| Артикул | SN74LVC1T45DBVR |
| Логическое семейство | LVC |
| Выводы корпуса | 6 |
| Latch up current | 100mA |
| Direction control | DIR input referenced to VCCA |
| Количество каналов | 1 |
| Размеры упаковки | 2.90mm x 1.60mm |
| Supply voltage vcca | 1.65V to 5.5V |
| Supply voltage vccb | 1.65V to 5.5V |
| Max data rate to 1v8 | 75Mbps |
| Max data rate to 2v5 | 140Mbps |
| Max data rate to 3v3 | 210Mbps |
| Выходной ток управления | ±24mA at 3.3V |
| Max data rate 3v3 to 5v | 420Mbps |
| Max quiescent current icc | 4µA |
