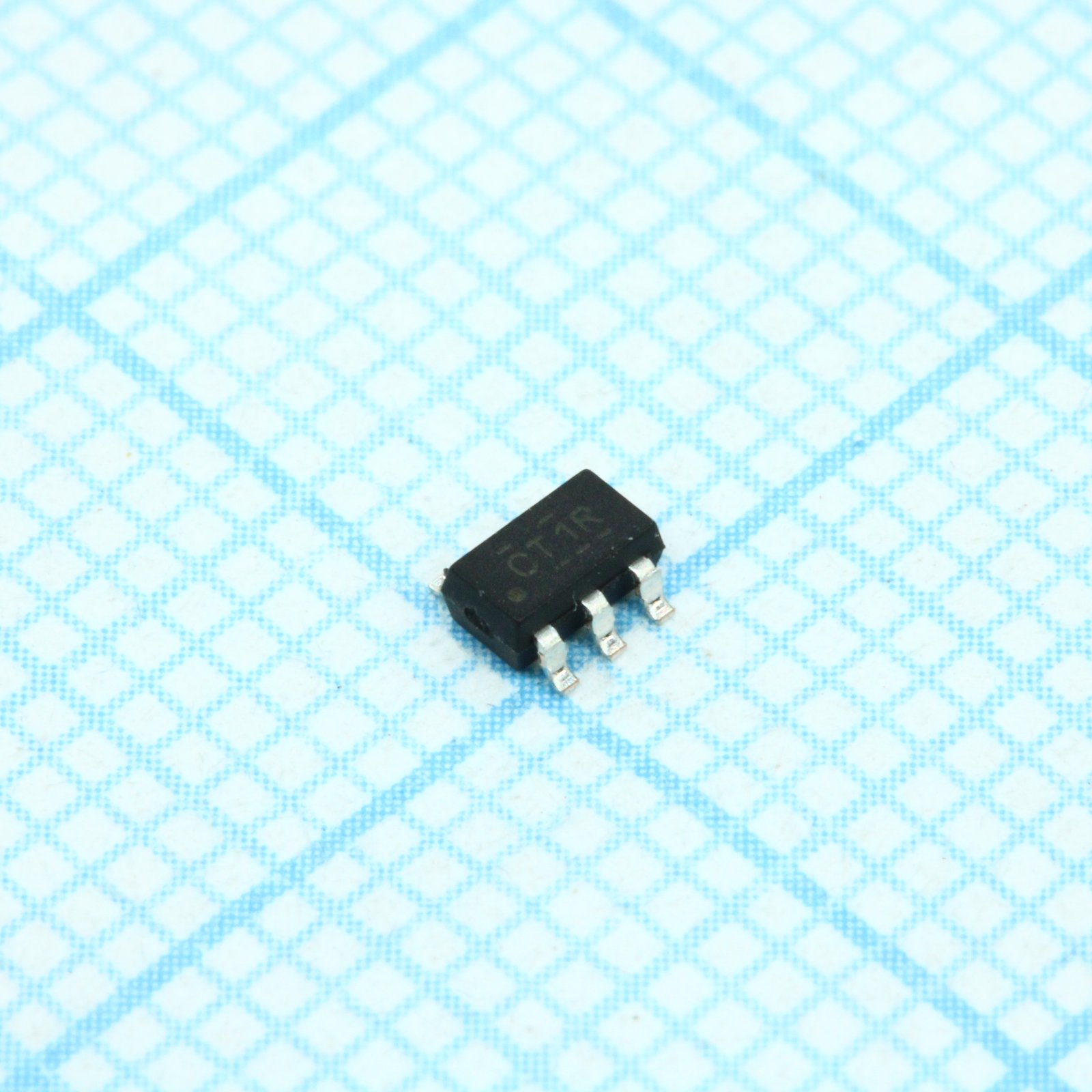

МИКРОСХЕМЫ SN74LVC1T45DBVR, микросхема стандартной логики Texas Instruments
У поставщика
ПроизводительTexas Instruments
КатегорияЛогические - Преобразователи уровня
У поставщиков
8 513 шт.
Норм. уп.: 22
Цены поставщиков
Склад 38
В наличии:6 113 шт.
Срок поставки: до 7 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,29 |
Склад 15
В наличии:2 400 шт
Срок поставки: до 13 дн.
Норм. уп.: 22
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 22 | 4,34 |
Описание
Микросхема стандартной логики SN74LVC1T45DBVR от Texas Instruments представляет собой одноразрядный двунаправленный преобразователь уровней. Компонент предназначен для согласования различных напряжений интерфейсов (например, 3.3 В и 5 В) в цифровых схемах. Отличается высокой скоростью переключения и низким энергопотреблением, что делает его идеальным для современных портативных устройств и систем с батарейным питанием.
Технические характеристики
| Icc | 4 µA |
| Контактов | 6 |
| Pin a | 3 |
| Pin b | 4 |
| Esd mm | 200 V |
| ESD (мм) | 200V |
| Тип | Level Translator |
| Esd cdm | 1000 V |
| Esd hbm | 2000 V |
| Package | SOT-23 (6) |
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| Icc max | 4µA |
| Корпус | SOT-23-6 |
| Pin dir | 5 |
| Pin gnd | 2 |
| Каналы | 1 |
| Особенности | VCC isolation feature, Partial-power-down mode operation, DIR input circuit referenced to VCCA, NanoFree package technology |
| I cc max | 4µA |
| Latch up | 100mA per JESD78 Class II |
| Тип монтажа | SMD |
| Pin vcca | 1 |
| Pin vccb | 6 |
| Размер корпуса | 2.90mm x 1.60mm |
| Направленность | Bidirectional |
| Кол-во выводов | 6 |
| Logic type | Noninverting bus transceiver |
| Body size x | 2.90 mm |
| Body size y | 1.60 mm |
| Описание | Single-Bit Dual-Supply Bus Transceiver With Configurable Voltage Translation and 3-State Outputs |
| Артикул | SN74LVC1T45DBVR |
| Применение | Personal Electronic, Industrial, Enterprise, Telecom |
| Производитель | Texas Instruments |
| Код упаковки | DBV |
| Тип монтажа | SMD |
| Output current | ±24 mA |
| Data rate to 1v8 | 75 Mbps |
| Data rate to 2v5 | 140 Mbps |
| Data rate to 3v3 | 210 Mbps |
| Latch up current | 100 mA |
| Latch up current | >100mA |
| Output drive 3v3 | ±24mA |
| Модель машины ЭСР | 200V |
| Размер корпуса | 2.90mm x 1.60mm |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Data rate 3v3 to 5v | 420 Mbps |
| Supply voltage range | 1.65 V to 5.5 V |
| Max data rate to 1v8 | 75Mbps |
| Max data rate to 2v5 | 140Mbps |
| Max data rate to 3v3 | 210Mbps |
| Выходной ток управления | ±24mA |
| Диапазон питания | 1.65V to 5.5V |
| Max data rate 3v3 to 5v | 420Mbps |
| Supply voltage vcca max | 5.5V |
| Supply voltage vcca min | 1.65V |
| Supply voltage vccb max | 5.5V |
| Supply voltage vccb min | 1.65V |
| Esd charged device model | 1000V |
| Макс. темп. перехода | 150°C |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
